Vybíráme rozměr lišty na kabely

Praktická otázka, kterou všichni řeší při zakrývání kabelů: Jak velká kabelová lišta bude stačit? Z důvodu množství kombinací rozměrů lišt a průměrů kabelů neexistuje jediná správná odpověď. K tomu se ještě občas pletou pojmy jako průřez vodiče, průměr kabelu a průřez lišty. Uděláme si v tom pořádek jednou pro vždy. Sestavili jsme tabulku, se kterou vždy vyberete elektroinstalační lišty správných rozměrů. Nevynechali jsme ani instalační kanály s variabilním uspořádáním vnitřního prostoru.

Ušetřete čas, peníze i starosti

Neztrácejte čas a energii hledáním v sortimentu lišt. Tabulka níže vám ušetří tolik času, že zbyde i na dočtení tohoto článku. Výběr instalační lišty optimálních rozměrů vám ušetří peníze i starosti. Protože zbytečně velká lišta je výdaj navíc a naopak příliš malá lišta znesnadňuje instalaci kabelů.



Stačí znát průměr kabelu

Směrodatný je orientační průměr kabelů a jejich počet, podle kterých najdete v tabulce nejlépe odpovídající elektrikářské lišty Kopos. Při plánování místa pro uložení kabelů je průměr kabelu užitečnější než průřez vodiče, protože kabel obsahuje více izolovaných vodičů "žil" plus výplň a plášť. Většina profesionálních výrobců instalačních kabelů, například výrobce Prakab či Solarix udává orientační průměr kabelu.



Nechte si rezervu

Při volbě lišty se doporučuje využít zhruba 60% vnitřního prostoru lišty. To je z důvodu snadného ukládání kabelů do lišt a rezervy pro ohyb kabelů v místě, kde kabelová trasa zatáčí (obvykle do pravého úhlu). Myslete na to, že je lepší mít kolem kabelu vzduchovou mezeru než kabely příliš natěsnané jeden na druhém.



Tabulka instalačních lišt Kopos podle kabelů

Příklady kabelů Orientační průměr kabelu Počet kabelů Optimálně vyhovující lišty Kopos

Ethernetové kabely Cat5E

CYKYLo (rozměry ekvivalentní s obdélníkem 5x13 mm)

ø 6 mm 1 LH 15x10, LV 11x10, LZ 15x12, LZK 15x12
2 LV 18x13, LHD 17x17, LHD 20x10, LO 35
3 LHD 20x20, LHD 25x15
4 LHD 32x15
5 LP 35, LO 50
6 LV 40x15, LHD 30x25, LHD 40x20

CYKY 2x1,5

CYKY 3x1,5

Ethernetové kabely Cat6

Koaxiální kabely

ø 7 mm 1 LV 18x13, LH 15x10, LHD 17x17, LHD 20x10, LZ 15x12, LZK 15x12
2 LV 24x22, LO 50
3 LHD 20x20, LHD 25x15, LP 35
4 LV 40x15, LHD 30x25, LHD 40x20, LR 30
5 LV 40x15, LHD 30x25, LHD 40x20, LR 30
6 LHD 50x20

CYKY 2x2,5

CYKY 4x1,5

Ethernetové kabely Cat6A, Cat7, Cat7A

ø 8 mm 1 LV 18x13, LHD 17x17, LZ 15x12, LZK 15x12
2 LV 24x22, LHD 20x20, LHD 25x15, LO 50
3 LV 40x15, LHD 30x25, LHD 40x20, LP 35
4 LV 40x15
5 LHD 50x20, LR 30, LE 40
6 LO 75

CYKY 3x2,5

CYKY 4x2,5

CYKY 5x1,5

ø 9 mm 1 LV 24x22, LHD 17x17, LP 35
2 LV 40x15, LHD 40x15
3 LHD 50x20, LE 40
4 LR 30, LO 75, LE 60, LE 80
5 LHD 40x40
6 LHD 40x40

CYKY 2x6

CYKY 3x4

CYKY 5x2,5

CYKY 7x1,5

ø 10 mm 1 LV 24x22, LHD 25x15, LP 35
2 LV 40x15, LHD 30x25, LHD 40x20
3 LHD 50x20, LR 30, LO 75, LE 60
4 LE 80
5 LHD 40x40
6 LE 100

CYKY 3x6

CYKY 4x4

CYKY 7x2,5

ø 11 mm 1 LV 40x15, LHD 25x15, LP 35
2 LHD 30x25, LHD 40x20, LR 30, LO 75, LE 40, LE 60
3 LE 80
4 LHD 40x40
5 LHD 40x40
6 LP 80x25, LPK 80x25, LE 100

CYKY 4x6

CYKY 5x4

ø 12 mm 1 LV 40x15, LHD 40x20, LP 35, LE 40
2 LHD 30x25, LR 30, LO 75, LE 60
3 LHD 40x40, LE 80, LE 100
4 LP 80x25, LPK 80x25
5 LP 80x25, LPK 80x25
6 LH 60x40

Tabulka obsahuje nejčastěji používané lišty Kopos LV, LH, LHD, LZ, LZK, LP, LPK, LR, LO, LE spolu s nejčastějšími průměry silových a datových instalačních kabelů. Pokud hledáte lištu pro jiné počty či průměry kabelů, můžete si potřebný prostor v liště vypočítat: počet kabelů vynásobte průměrem kabelu umocněným na druhou a vydělte číslem 0,6. Tím získáte minimální vnitřní plochu (průřez) lišty při využití 60% prostoru. Speciálně, pro jeden plochý kabel CYKYLo 3x1,5 nebo 3x2,5 doporučujeme použít lištu LHD 20x10. Pro více kabelů CYKYLo 3x2,5 a 3x1,5 můžete pro výběr správné lišty kabel nahradit obdélníkem velikosti 5x13 mm.

K vyšší bezpečnosti, zejména ve školkách a školách, se doporučuje instalovat bezhalogenové lišty. Plastový materiál bez halových prvků (halogenidů) je pro člověka mnohem bezpečnější. Běžné plasty mohou při požáru či zvýšené teplotě uvolňovat jedovaté halové prvky. S bezhalogenovými termoplasty máte 100% jistotu, že neobsahují tyto škodlivé látky.


Tabulka instalačních kanálů Kopos podle kabelů


Prázdný kanál

Příklady kabelů Orientační průměr kabelu Počet kabelů Optimálně vyhovující kanály Kopos

CYKY 3x2,5

CYKY 4x2,5

CYKY 5x1,5

ø 9 mm 12 EKD 80x40EKE 60x60
16 EKD 100x40
18 EKD 120x40
22 EKE 100x60PK 90x55
30 PK 110x65PK 120x55
38 PK 130x65EKE 140x60

CYKY 4x6

CYKY 5x4

ø 12 mm 9 EKD 80x40EKE 60x60PK 90x55
14 EKD 100x40PK 90x55
16 EKD 120x40EKE 100x60
20 PK 120x55
28 EKE 140x60PK 130x65
38 PK 160x65EKE 180x60

CYKY 2x16

CYKY 4x10

ø 16 mm 4 EKD 80x40EKE 60x60
6 EKD 120x40PK 90x55
8 EKE 100x60PK 110x65PK 120x55
10 PK 130x65
12 EKE 140x60PK 160x65
15 EKE 180x60

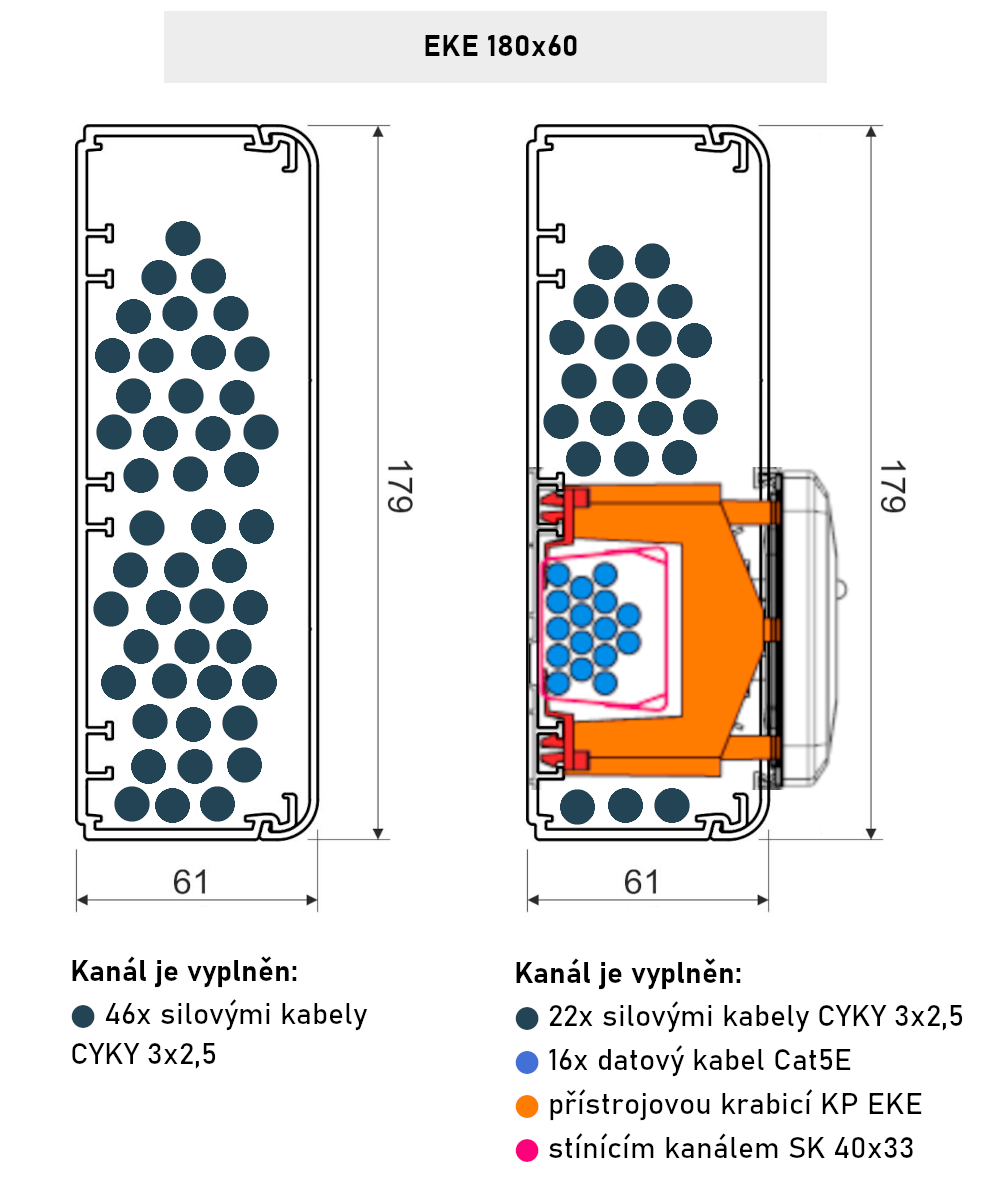

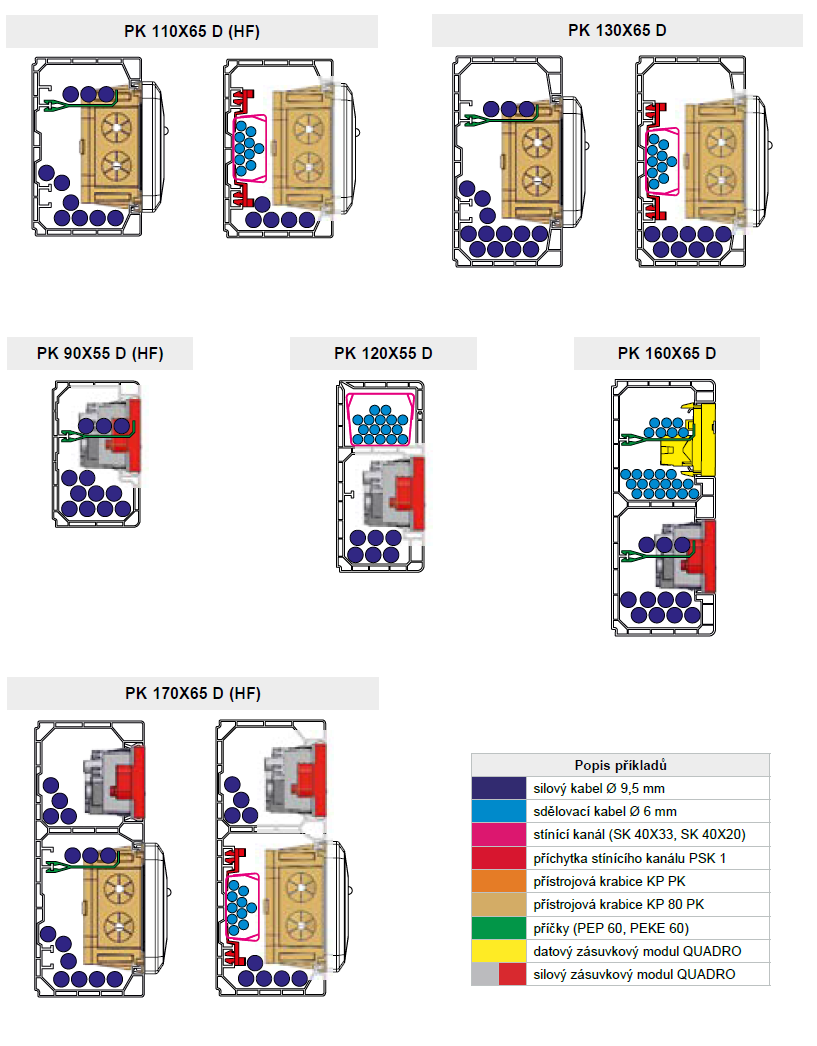

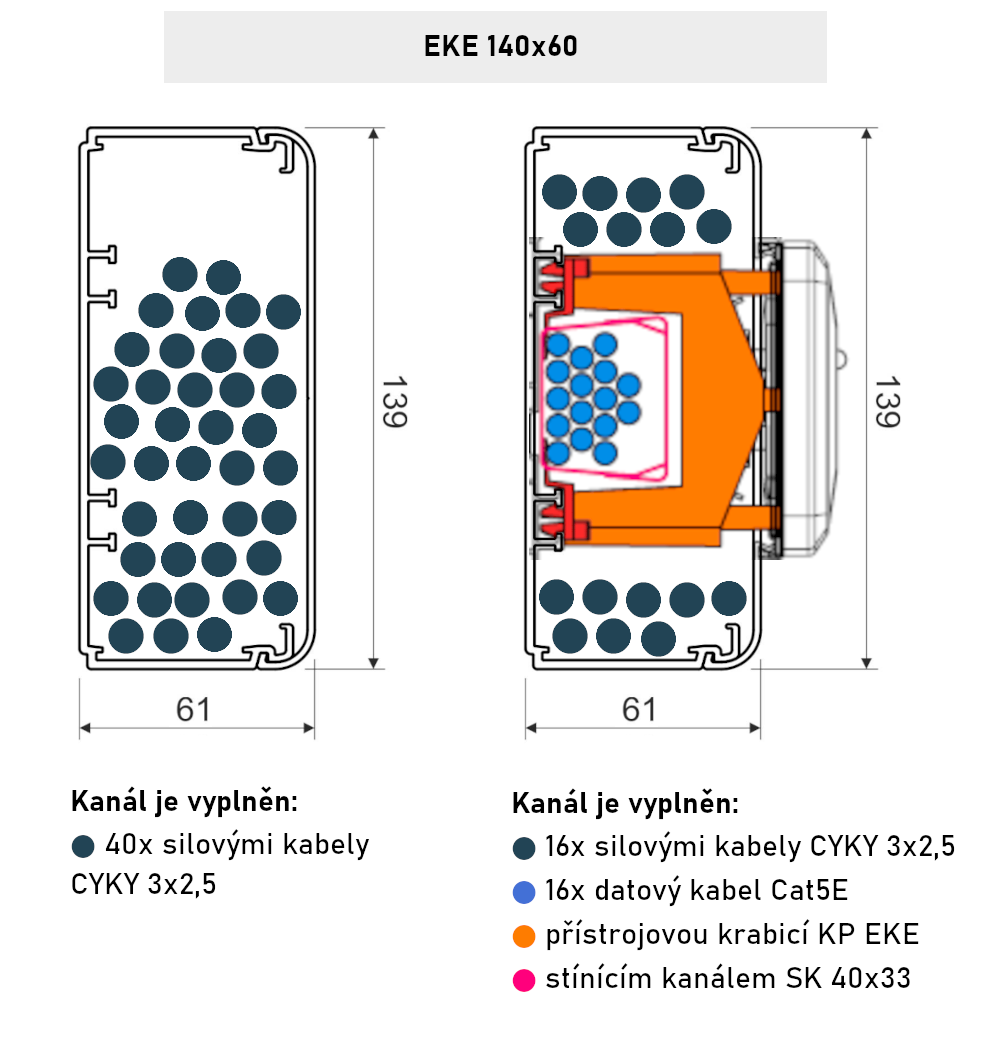

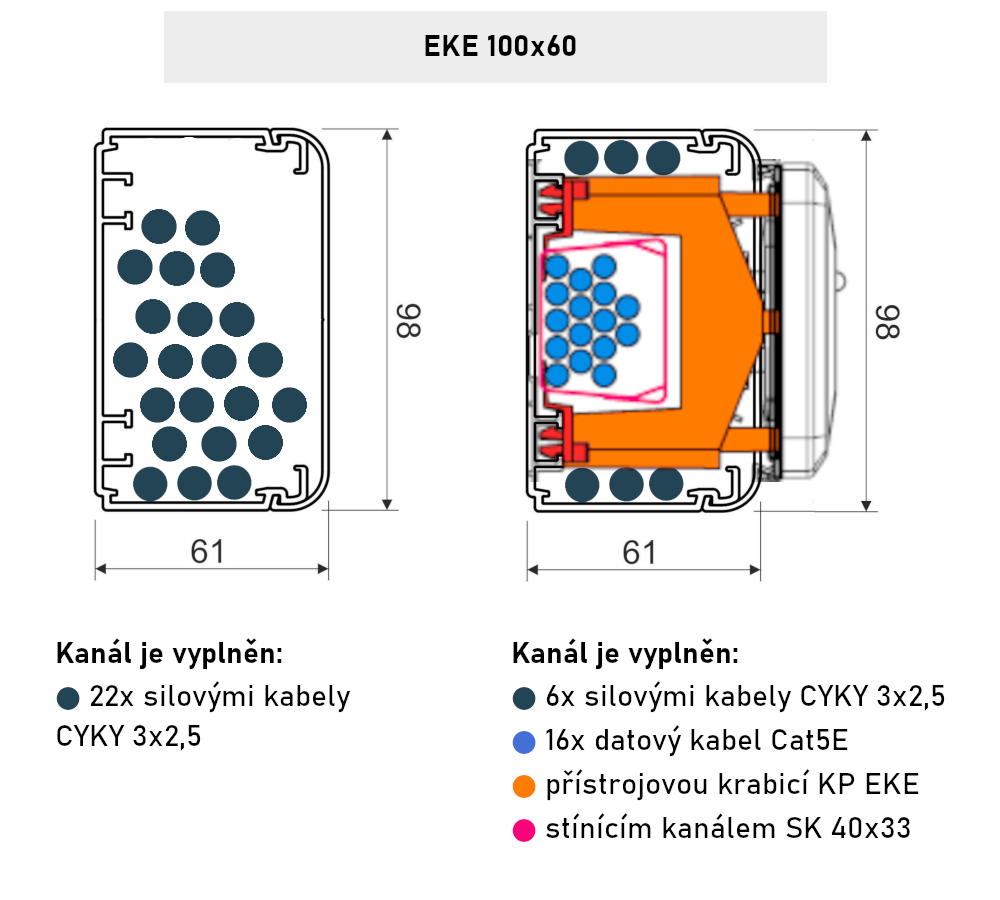

Instalační kanály Kopos lze vybavit řadou doplňků, které do lišt instalovat nelze. Například přístrojovou krabicí pro zásuvky libovolných výrobců a designů, plastovou přepážkou oddělující přehledně různé skupiny kabelů nebo stínícím kanálem k elektromagnetickému odstínění rušení mezi silovými a datovými kabely. Některé větší kanály již obsahují dvě oddělené komory - jedna komora pro zásuvky a druhá pro vedení kabelů. Názorné představení variability a využití místa kanálů Kopos EKE a PK s instalovanými dolpňky poskytují obrázky.

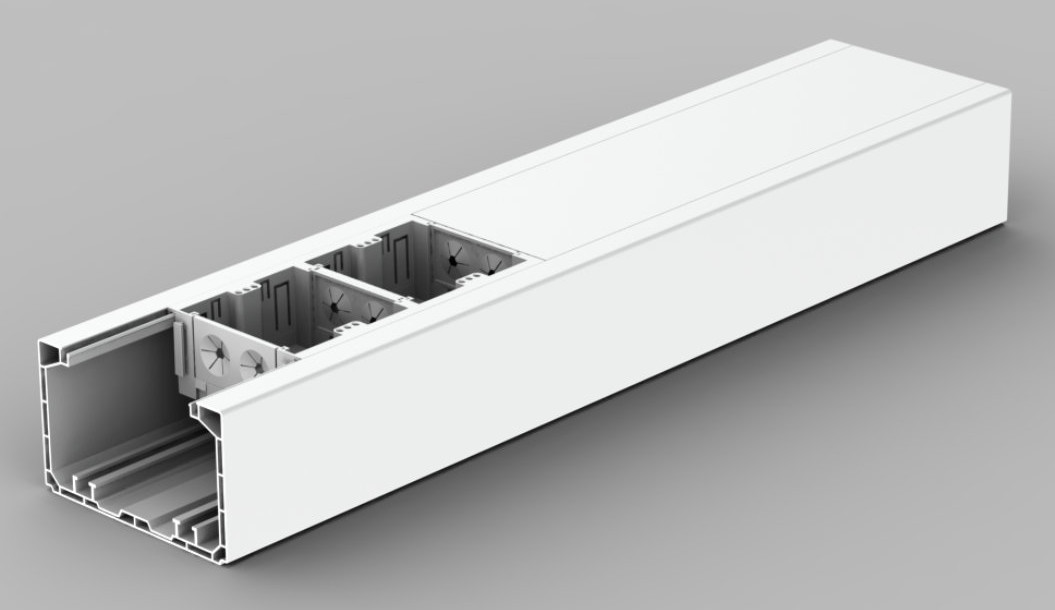

Kanál s přístrojovou krabicí

K montáži zásuvky, vypínače a libovolných instalačních přístrojů do kanálu lze použít přístrojovou krabici. Ze sortimentu Kopos můžete vybrat tři přístrojové krabice do kanálu.

  • KP 80 PK (rozměry 80x71x37) pro kanály PK..,
  • KP PK (rozměry 71x75x60) pro kanály PK.. vhodná i pro dvojzásuvku,
  • KP EKE (rozměry 71x75x55) pro kanály EKE...

Kanály EKD.. a EKE 60x60 jsou bez možnosti instalace přístrojů.

Pamatujte, že přístrojové krabice snižují v celém kanálu maximální počet kabelů. Protože s instalovanou krabicí či jinou překážkou v kanálu, lze vést kabely pouze kolem krabice. Při výběru vždy respektujte vnitřní rozměry kanálu, přístrojové krabice a přístroje spolu s instalovanými kabely uvnitř kanálu a rezervou.



Stínící kanály

Stínící kanály SK jsou plechové vložky dovnitř kanálu EKE 100x60, PK 110x65 a větších. Slouží k oddělení a odstínění datových kabelů od silových kabelů.

TIP: Chcete-li kanál vybavit stínícím kanálem a zároveň přístrojem s větší montážní hloubkou, například zásuvky s přepěťovou ochranou, můžete použít pouze nižší stínící kanál SK 40x20.

Příklady kabelů Orientační průměr kabelu Počet kabelů Optimálně vyhovující stínící kanály Kopos

Ethernetové kabely Cat6

Koaxiální kabely

ø 7 mm 8 SK 40x20
10 SK 40x33

Ethernetové kabely Cat6A, Cat7, Cat7A

ø 8 mm 6 SK 40x20
8 SK 40x33

K vyšší bezpečnosti, zejména ve školkách a školách, se doporučuje instalovat bezhalogenové kanály. Plastový materiál bez halových prvků (halogenidů) je pro člověka mnohem bezpečnější. Běžné plasty mohou při požáru či zvýšené teplotě uvolňovat jedovaté halové prvky. S bezhalogenovými termoplasty máte 100% jistotu, že neobsahují tyto škodlivé látky.



Zdroje: Kopos, NKT, Prakab, Solarix.
