Přepěťová ochrana

Přepěťová ochrana na DIN lištu a svodiče bleskových proudů jsou bezpečnostní prvky. Užitečná ochrana pro datové rozvody a multimediální rozvodnice.




Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič přepětí

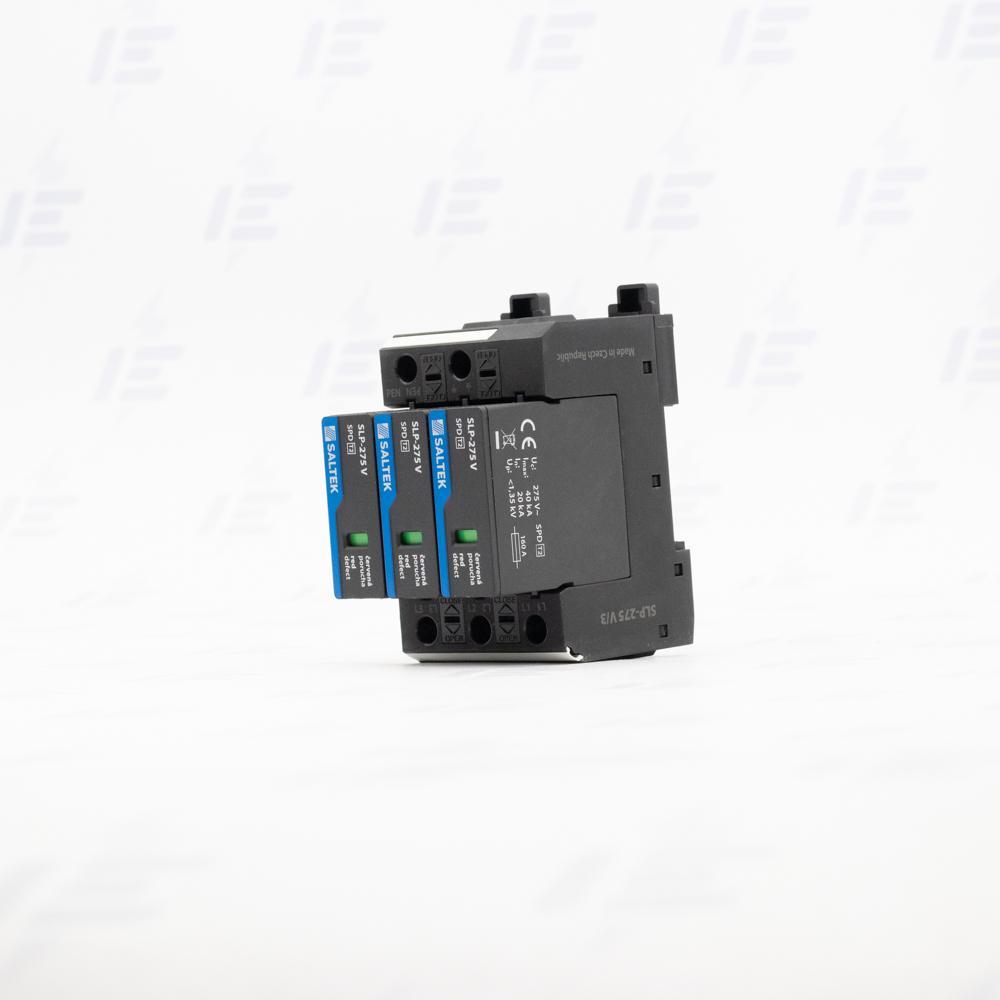

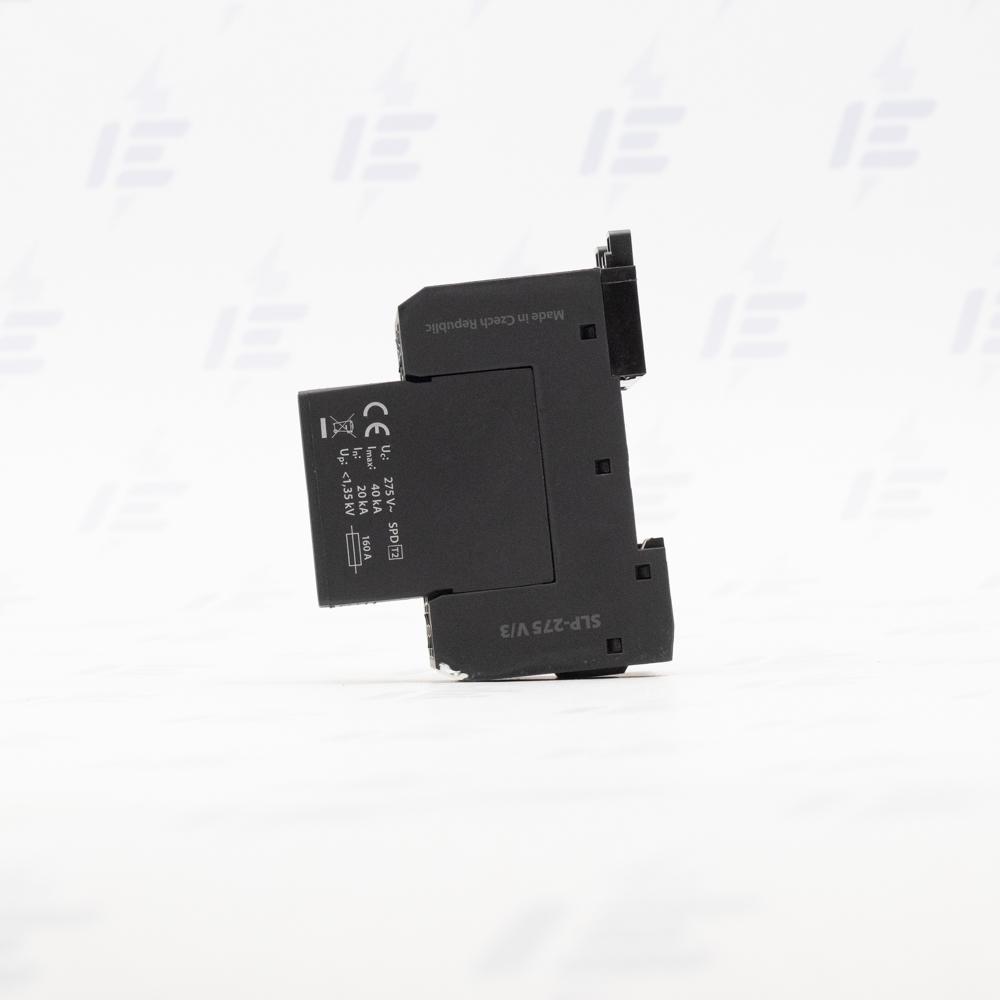

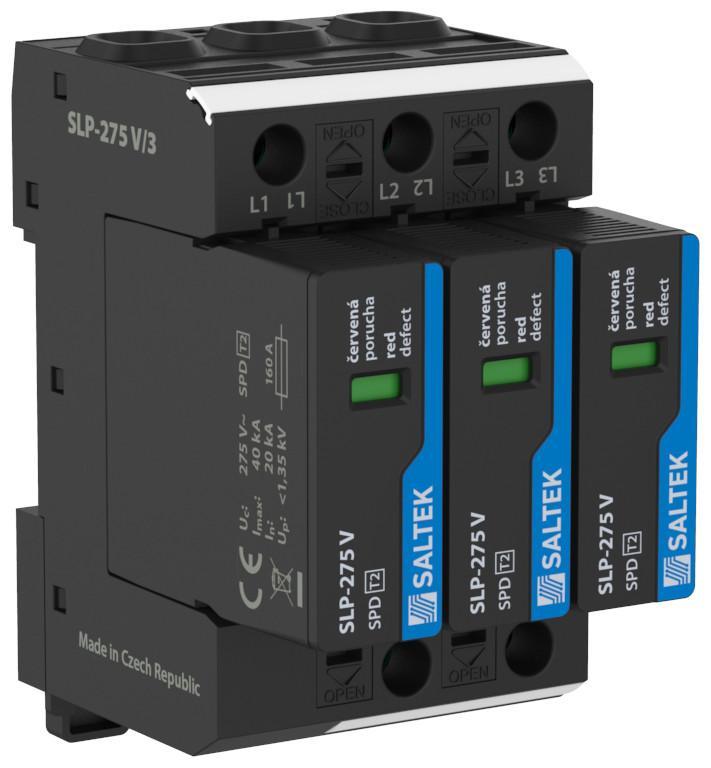

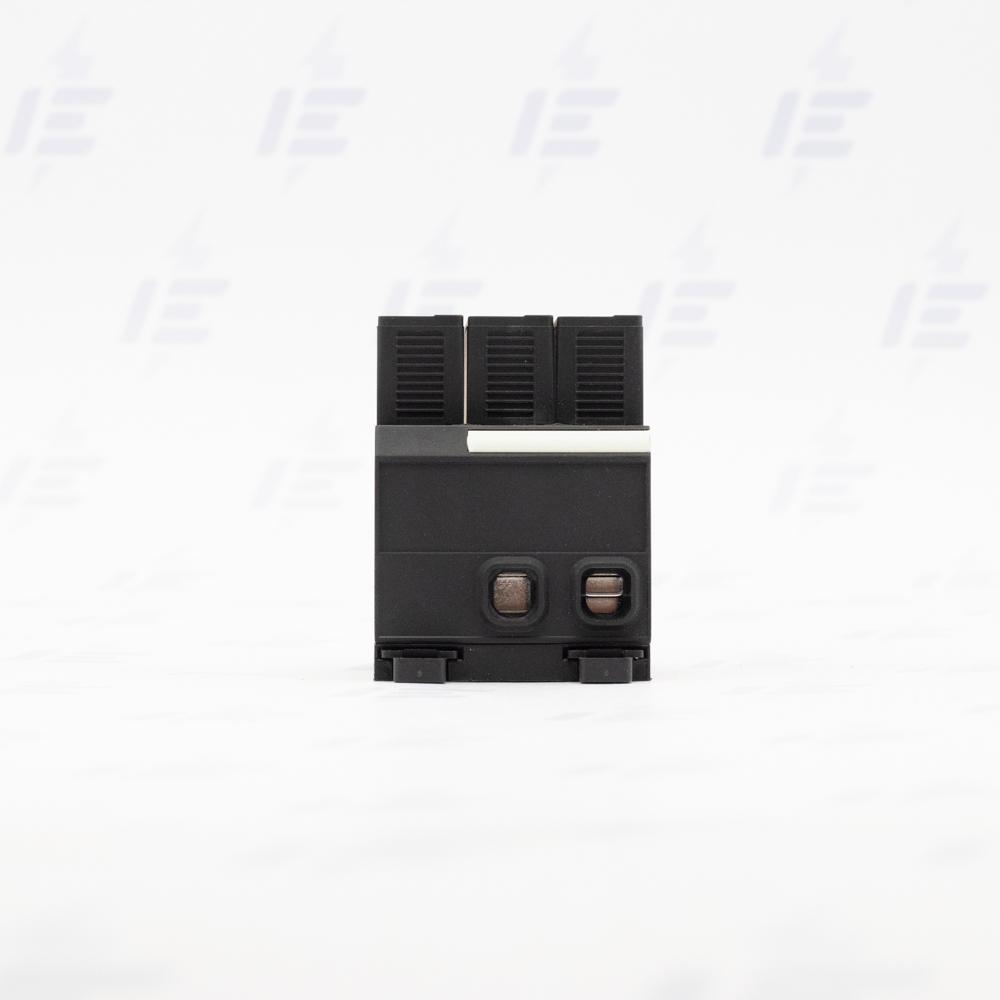

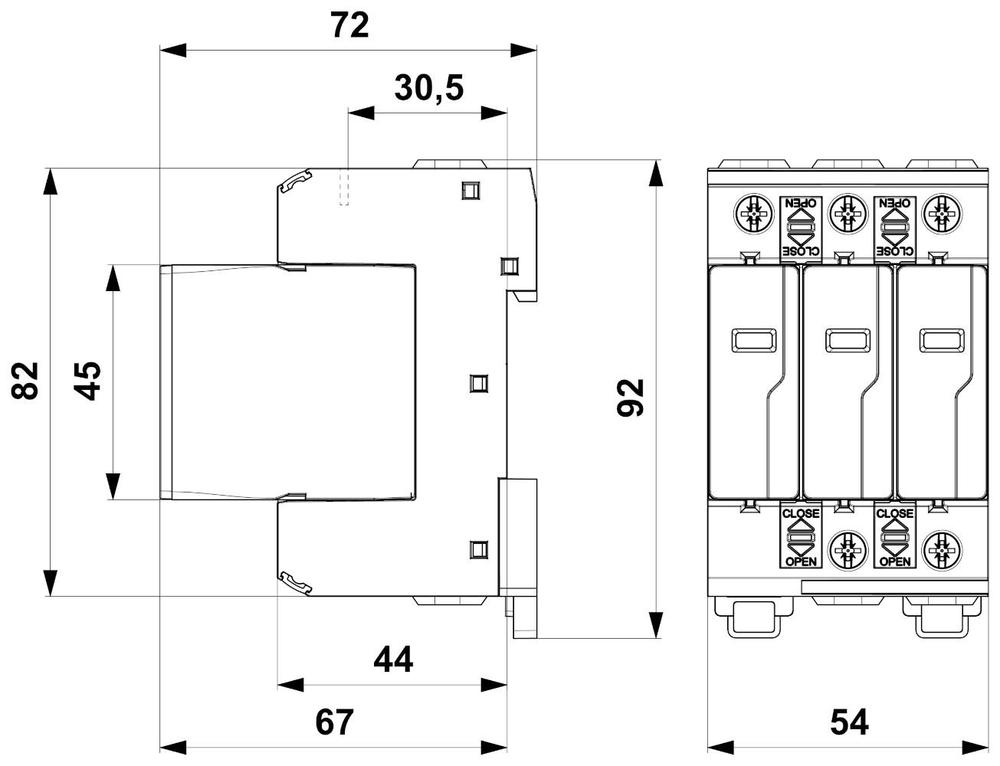

SLP-275 V/3

svodič přepětí

2 199.71
Skladem: 2 ks

Sleva 18% svodič přepětí

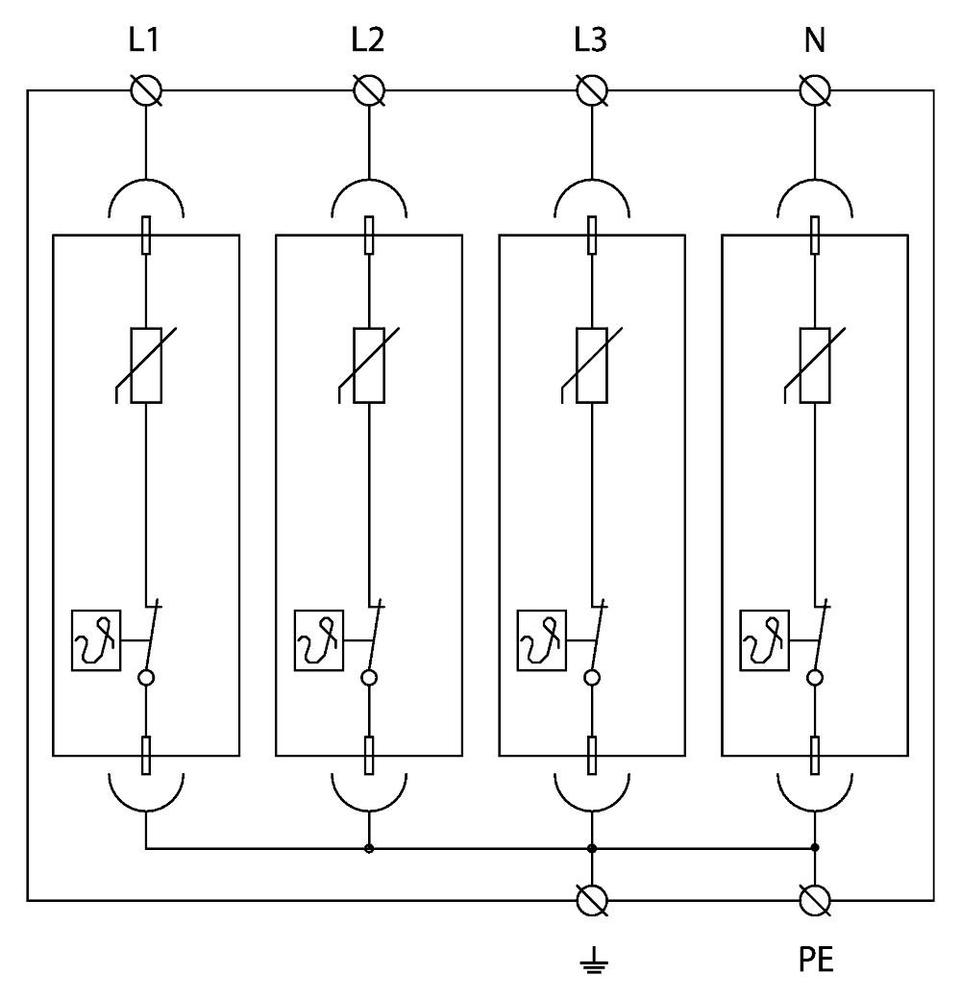

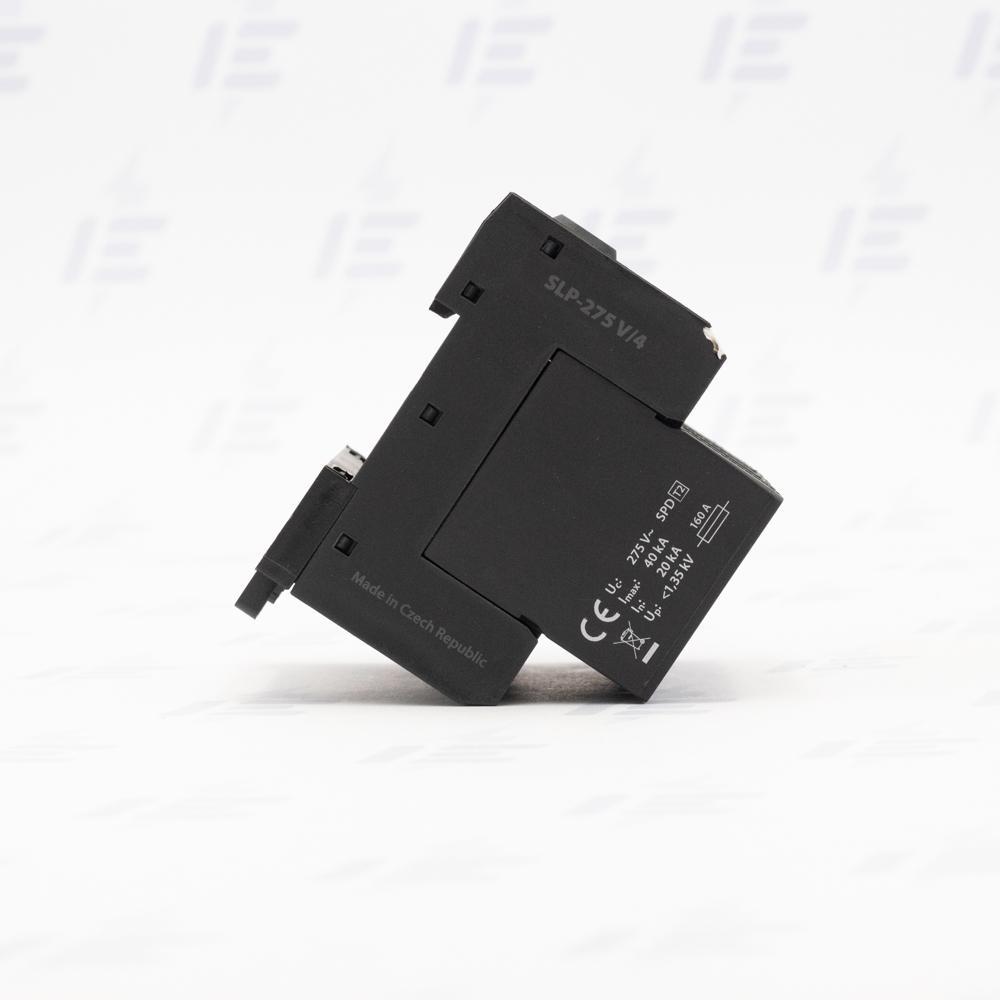

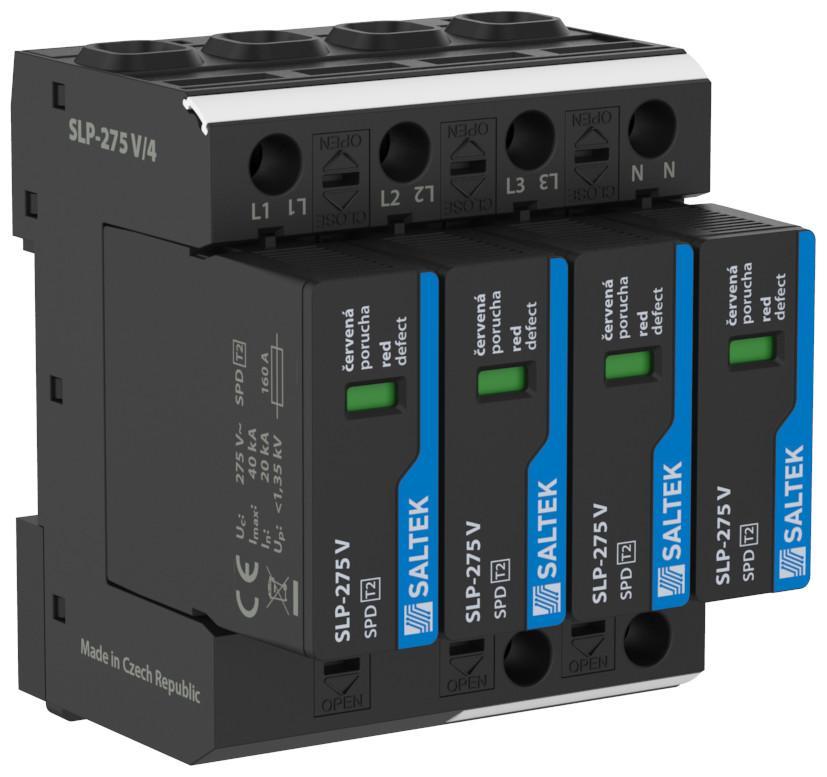

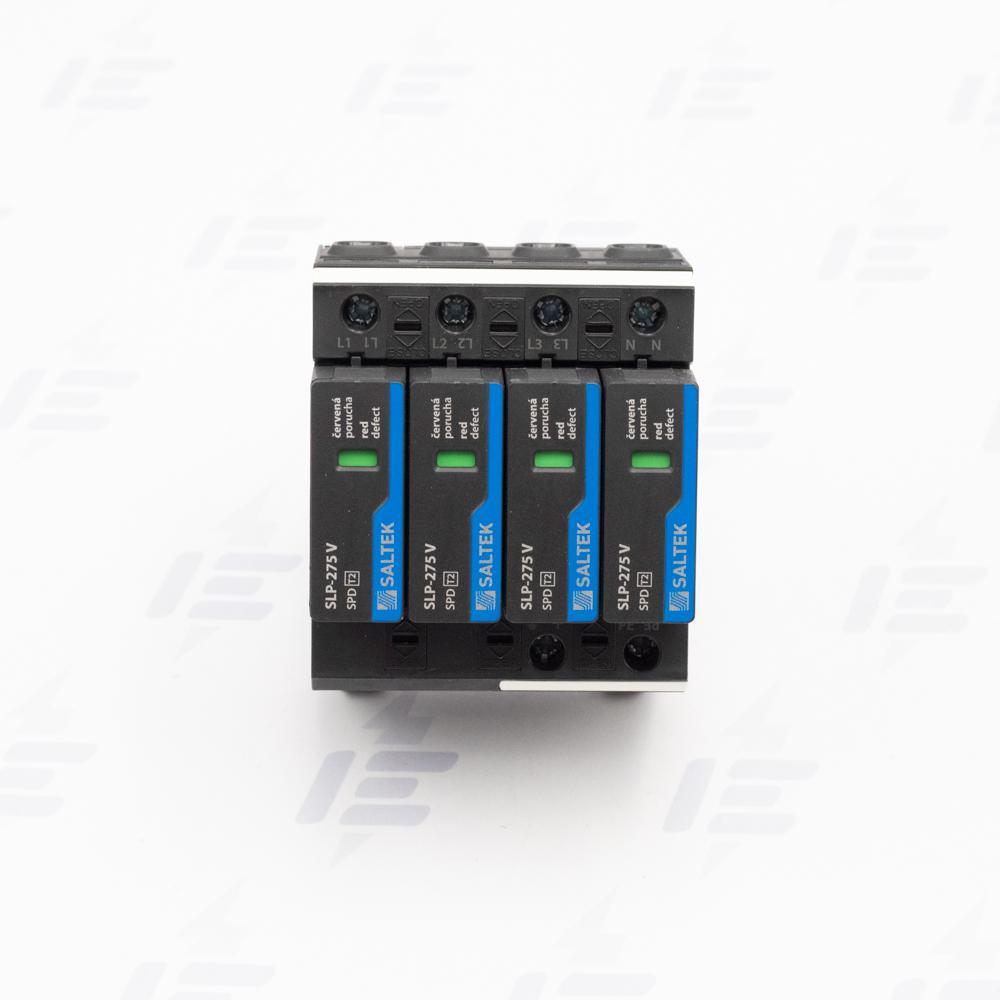

SLP-275 V/4

svodič přepětí

2 856.54
Skladem: 2 ks

Sleva 18% náhradní modul pro SLP-275 VB…

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí







Sleva 18% náhradní N-PE modul pro SLP-275 V/…

Sleva 18% přepěťová ochrana s vf filtrem

Sleva 18% přepěťová ochrana s vf filtrem

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% svodič bleskových proudů a přepětí

Sleva 18% Svodič bleskových proudů
FLP-SG50 V/1

Svodič bleskových proudů

4 497.64
Skladem: 0 ks




Sleva 18% svodič přepětí
SLP-275 V/3+1

svodič přepětí

3 269.30
Skladem: 0 ks

Modulární přístroj k ochraně proti přepětí a svodič bleskových proudů

Přepěťové ochrany - hromy a blesky nemají šanci

Nestačí hromosvod?

Funkce bleskosvodu (nesprávně hromosvod) je chránit budovu od atmosférického elektrického výboje tím, že svede energii z přímého úderu blesku do země. Proč tedy investovat do přepěťové ochrany?

Každá budova s bleskosvodem by měla mít přepěťovou ochranu alespoň T2!

Bleskosvod je vystaven nejen přímému úderu blesku, ale také nepřímému úderu blesku (skrz uzemnění či jinou část budovy) a neustálým atmosférickým vlivům. Z těchto příčin vzniká na hromosvodu různé přepětí, jehož část se může snadno dostat i do rozvodů. Přepěťové ochrany a svodiče bleskových proudů poskytují ochranu proti veškerému přepětí.

3 důvody, proč vybavit hlavní rozvaděč přepěťovou ochranou

  • Ochrana při úderu blesku do budovy
  • Ochrana při nepřímém úderu blesku v okolí budovy
  • Ochrana proti přepětí z rozvodné elektrické sítě

Jak funguje přepěťová ochrana?

Přepěťová ochrana SPD (Surge Protection Device), hovorově "přepěťovka", detekuje hladinu napětí mezi dvěma vodiči, L-N a N-PE. Pokud napětí přesáhne pracovní napětí, nejčastěji 260V až 280V AC, tak přepěťová ochrana okamžitě rozepne obvod. Toto rozepnutí se odehraje v krátké době odezvy, řádově jednotky až stovky nanosekund. Díky tomu nestihne přepětí zničit zařízení, která jsou připojena za přepěťovou ochranou.

Funkcí přepěťové ochrany je tedy ochrana spotřebičů, citlivých zařízení a elektroniky proti přepětí. Ochranný prvek uvnitř přepěťové ochrany bývá varistor nebo starší řešení pomocí jiskřiště. Výhodou varistoru je jeho rychlost, reaguje do 25 ns. Jiskřiště se používá ve svodiči bleskových proudů, kde bezpečně likviduje elektrický oblouk vysokoenergetického přepětí.

Kam instalovat svodič bleskových proudů?

Hlavní ochranný prvek svodiče bleskových proudů tvoří jiskřiště, hovorově bleskojistka. Konstrukce je většinou vícedílná a skládá se ze základny a výměnných jednorázových modulů s optickou signalizací stavu. Svodič bleskových proudů se instaluje co nejblíže rozhraní chráněného a nechráněného prostředí, to znamená u vstupu přívodního kabelu do objektu, většinou v přípojkových skříních, nebo hlavním elektroměrovém rozvaděči.

Důležité typy přepěťové ochrany:

  • typ T1 je hrubá ochrana při přímém úderu blesku
  • typ T2 je jemná ochrana při nepřímém úderu blesku a dalšímu přepětí
  • typ T3 je doplňková ochrana proti přepětí od spínání výkonových zařízení
  • typ DC PV je ochrana pro stejnosměrné aplikace a fotovoltaické systémy (FVE)

Kombinovaná ochrana T1+T2 chrání kompletně proti vnějšímu atmosférickému přepětí a je doporučovaná pro všechny domovní elektroinstalace. Instalujte je do hlavního rozvaděče.

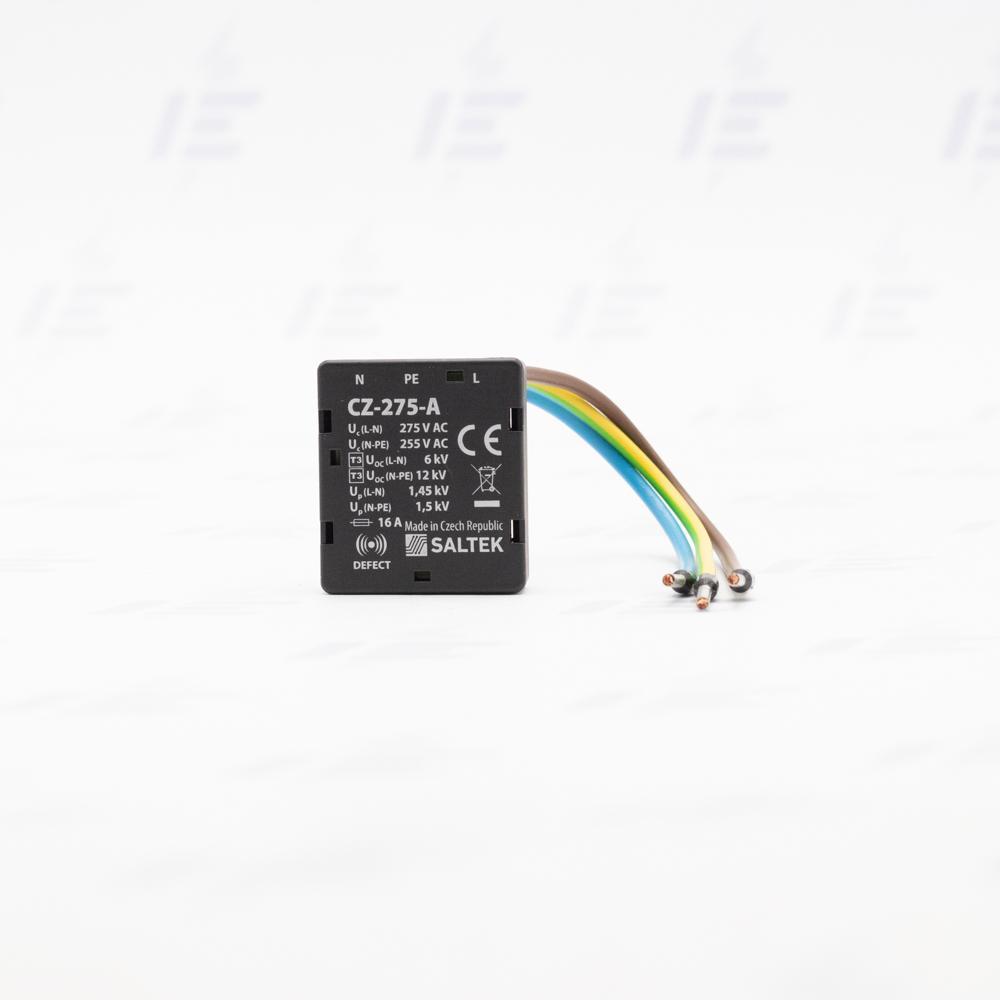

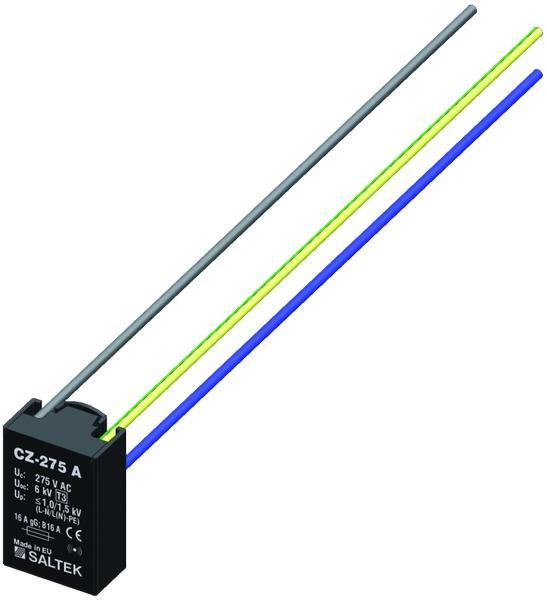

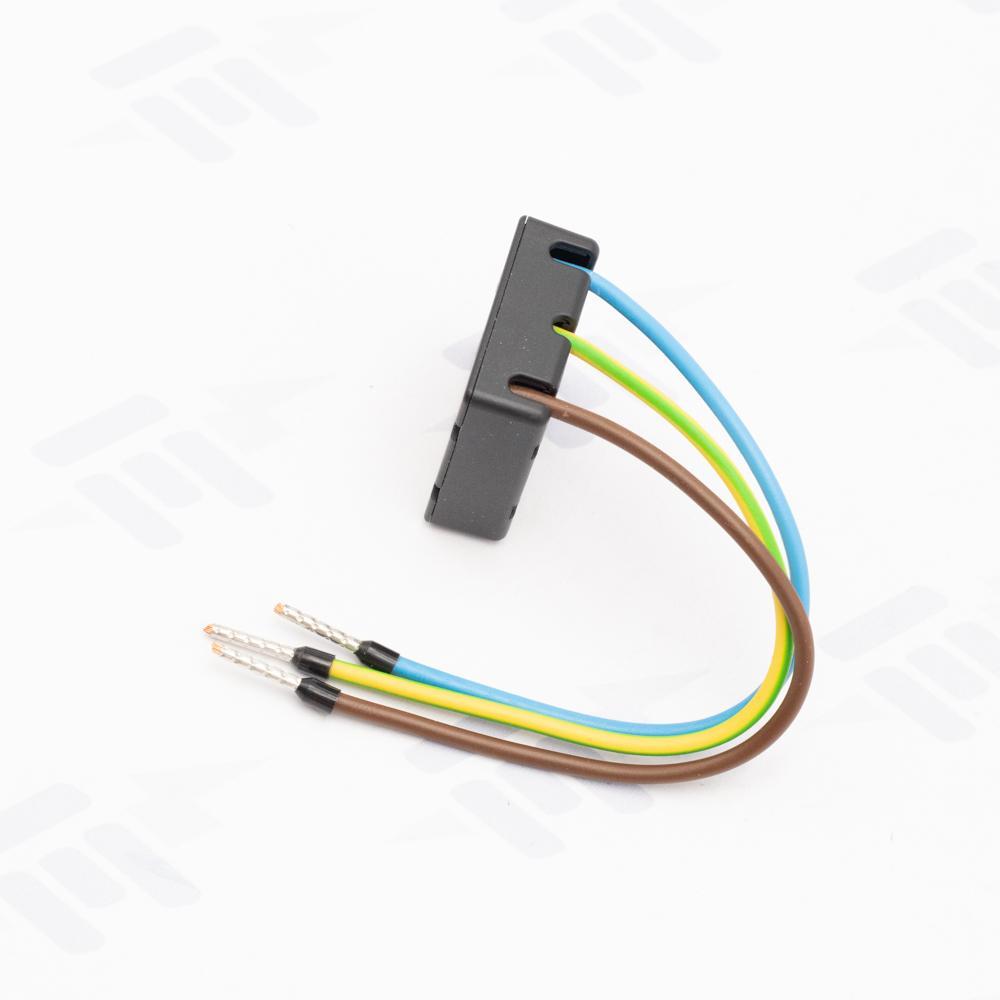

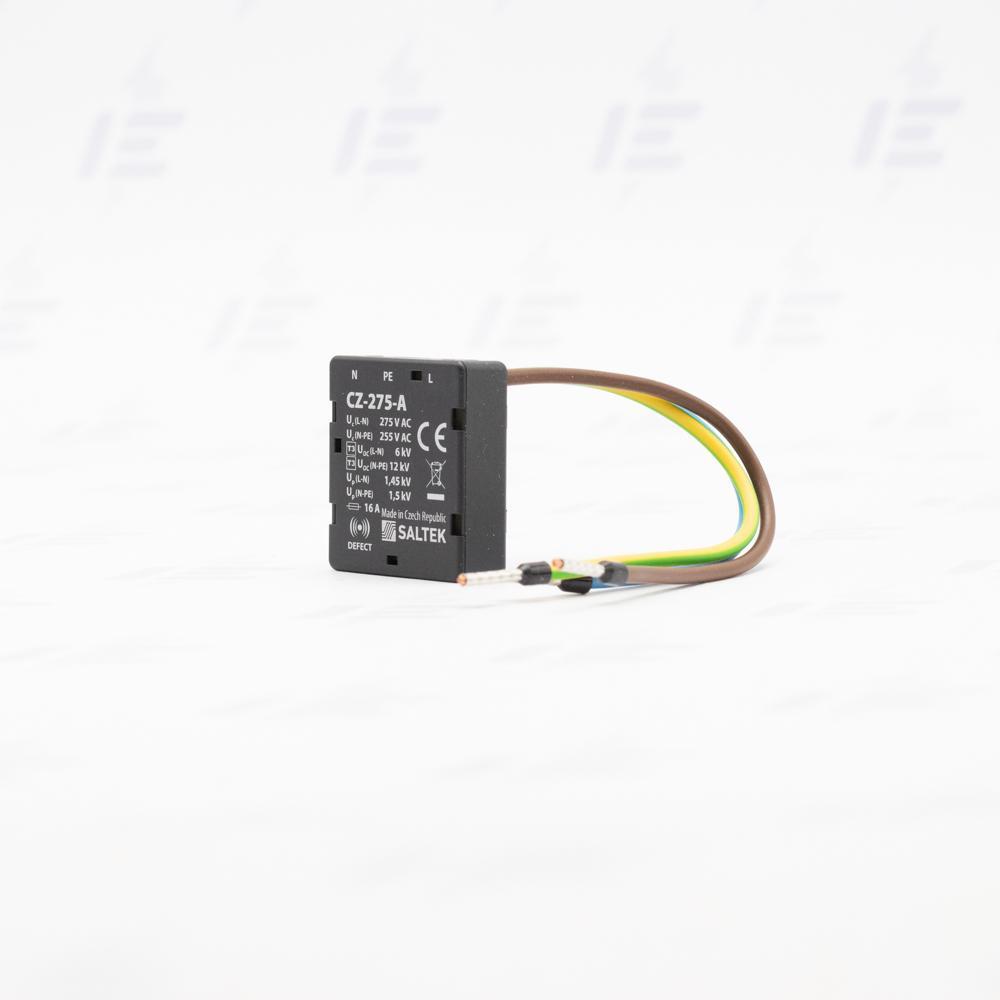

Typ T3 je doplňková ochrana a instaluje se obvykle před citlivá či drahá elektronická zařízení, např. servery a fotovoltaické panely. Nejčastěji je můžete spatřit v zásuvkách s přepěťovou ochranou.

Přepěťové ochrany pro FVE chrání drahé komponenty domácích i průmyslových fotovoltaických elektráren proti atmosférickému a indukovanému přepětí. Jsou uzpůsobeny pro stejnosměrným napětí 1000 V DC nebo vyšší. Poznáte je zpravidla podle označení DC PV nebo FV.

Přehled produktových řad přepěťových ochran

Vždy pro vás vybíráme kvalitní svodiče bleskových proudů a přepěťové ochrany od prověřených výrobců Saltek, EATON, ABB, OEZ a dalších. V našem sortimentu přepěťových ochran najdete:

  • typy T1, T2, T1+T2 v modulovém provedení
  • typ DC PV v modulovém provedení
  • doplňkové T3 v zásuvkovém provedení

Saltek řada SPD pro nízké napětí

Výrobce Saltek dodává sofistikovanou 3.stupňovou ochranu proti přepětí a bleskovým proudům.

Univerzální ochrana, svodiče bleskových proudů a přepětí. Červené výměnné moduly.

  • SPD T1, SPD T1 + T2.
  • Pro sítě TN, TT.
  • Jiskřiště 50 kA.
  • Impulzní proud: 12,5 kA nebo 25 kA.
  • S/bez dálkové signalizace.

Saltek řada SPD pro fotovoltaiku a DC

Svodiče bleskových proudů a přepětí pro stejnosměrné sítě, obzvláště fotovoltaické instalace. Doporučená ochrana solárních panelů. Žluté výměnné moduly.

  • Typy SPD PV typ 1 a typ 2.
  • Provozní napětí až 1500 V DC.
  • S/bez dálkové signalizace.

EATON řada SPBT12 xPole

Přístroj SPBT12 poskytuje ochranu před krátkodobým přepětím způsobeným přímým úderem blesku pro budovy v ochranné hladině LPL III a IV podle normy ČSN EN 62305.

Tam, kde je již instalovaná vnější jímací soustava, je běžně vyžadován také vnitřní systém ochrany před bleskem. Pro tyto případy je kombinace typů 1+2 tím nejlepším řešením.

  • SPD typ T1+T2 podle normy ČSN EN 61643-11.
  • Úroveň ochrany před bleskem III a IV podle ČSN EN 62305.
  • Maximální přípustné provozní napětí (UC): 280 VAC.
  • Dostupné s již nainstalovanou propojovací lištou pro snadnou a rychlou instalaci k dalším přístrojům.
  • Provedení počtu pólů: L-(SU) N, N-space unit, 1+NPE, 2p, 3p, 4p, 3+1p.

ABB řada OVR

OVR Typ T1 v provedení:

  • Pro sítě: TNC/TT(L-N)-TNS nebo TNS-TT nebo TT (N-PE) / TNS (N-PE).
  • 1, 3, 4 fázové provedení.
  • Jmenovité napětí Un: 230 V.
  • Maximální trvalé pracovní napětí Uc: 255 V.
  • Impulzní proud: 25 kA nebo 50 kA.
  • Maximální celkový impulzní proud: 25 kA, 50 kA, 100 kA.

OVR Typ T1+T2 v provedení:

  • Pro sítě: TT (L-N) / TNS / TNC, TT (L-N) / TNS / TNC / IT(230), TT (N-PE) / TNS (N-PE), TNC, TNS / TT.
  • 1, 3, 4 fázové provedení.
  • Jmenovité napětí Un: 230 V, 400 V.
  • Maximální trvalé pracovní napětí Uc: 255, 440 V.
  • Impulzní proud: 12,5 a 25 kA.
  • Maximální celkový impulzní proud: 25 kA, 50 kA, 100 kA.

OEZ řada Minia SBVC

Svodiče bleskových proudů určené pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „střední ohrožení instalace“.

  • Typ T1 + T2.
  • Pro síť TN-C 1p, 3p.
  • Pro síť TN-S, TT 1+1p, 3+1p.
  • Svodič bleskových proudů a přepětí do 12,5 kA (10/350 μs).
  • Součtové jiskřiště SVBC-50-N
  • S dálkovou signalizací varianty značené S.
