Proudové chrániče

Víte, že proudová ochrana před úrazem elektřinou je povinná v blízkosti vody? Nabízíme proudové chrániče a chráničojističe výrobců ABB, EATON, OEZ.


Sleva 44% F204 A-40/0,03
2CSF204101R1400

F204 A-40/0,03

1 957.30
Skladem: 52 ks




Sleva 44% DS201 B16 AC30
2CSR255080R1165

DS201 B16 AC30

1 308.94
Skladem: 19 ks



Sleva 44% F204 A-25/0,03
2CSF204101R1250

F204 A-25/0,03

1 859.64
Skladem: 29 ks

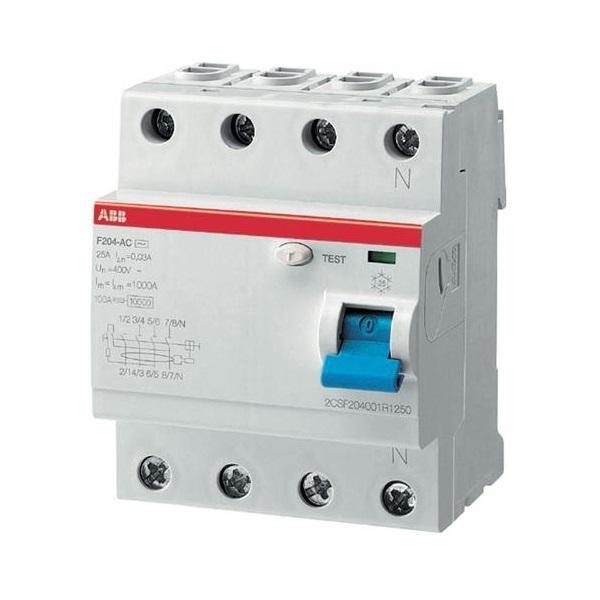

Sleva 44% F204 AC-25/0,03
2CSF204001R1250

F204 AC-25/0,03

1 112.26
Skladem: 27 ks




Sleva 44% DS201 B16 A30
2CSR255180R1165

DS201 B16 A30

1 308.94
Skladem: 12 ks

Sleva 41% F204 AC-40/0,1
2CSF204001R2400

F204 AC-40/0,1

1 450.64
Skladem: 22 ks





Sleva 44% F202 AC-25/0,03
2CSF202001R1250

F202 AC-25/0,03

1 011.88
Skladem: 19 ks



Sleva 41% DS201 B10 A30
2CSR255180R1105

DS201 B10 A30

1 377.83
Skladem: 8 ks


Sleva 41% DS201 M B16 A30
2CSR275180R1165

DS201 M B16 A30

1 504.90
Skladem: 7 ks




Sleva 44% F204 AC-40/0,03
2CSF204001R1400

F204 AC-40/0,03

1 223.48
Skladem: 13 ks


Sleva 41% DS201 B10 AC30
2CSR255080R1105

DS201 B10 AC30

1 377.83
Skladem: 6 ks

Sleva 41% F204 A-63/0,03
2CSF204101R1630

F204 A-63/0,03

3 092.61
Skladem: 12 ks


Modulární přístroje s funkcí proudové ochrany, "fíčko"

Neunikne ani ampér

Nabízíme proudové chrániče v provedení RCCB nebo RCBO od spolehlivých výrobců ABB, OEZ, EATON. Proudová ochrana RCD nebo FI (zkratka Residual-Current device, FI-Schalter) jsou vedle jističe, obloukové ochrany a přepěťové ochrany důležitým prvkem bezpečné elektroinstalace. Chrání zejména před úrazem elektrickým proudem a vznikem požáru. V neposlední řadě dokáží rozpoznat vadu v elektroizolaci a zabránit tak unikání proudů do neživých částí. Proudové chrániče podléhají normám EN61008 a EN61009.

Rychlý přehled reziduálních proudů

Pro střídavý proud běžných spotřebičů použijte typ AC (nebo typ A). Příklady běžných spotřebičů:

  • Mikrovlnná trouba
  • Rychlovarná konvice
  • Elektrické topení
  • Elektrický kotel
  • Vnitřní osvětlení
  • Venkovní osvětlení
  • Stolní okružní pila
  • Čerpadlo bazénu

Pro pulzující, stejnosměrný proud bílé a černé elektroniky a střídavý proud použijte jen typ A. Příklady bílé a černé elektroniky:

  • Myčka
  • Klimatizace
  • Počítač
  • Fén
  • LED osvětlení
  • Pračka
  • Sušička

Proudový chránič či proudová ochrana je elektrické zařízení, které zabezpečuje a odpojuje elektrický okruh v případě úniku elektrického proudu do kostry a neživých částí (porucha izolace, úraz elektrickým proudem nepřímým dotykem). Funkce proudového chrániče je porovnávání proudu tekoucího ve fázi L s proudem v nulovém vodiči N. V případě odlišných proudů ve fázi L a nulovém vodiči N muselo dojít k úniků proudu jinou cestou (např. přes ochranný vodič PE, poruchu v izolaci) proudový chránič odpojí elektrický okruh. Správná detekce reziduálních (unikajících) proudů není triviální, zvláště pro složitější elektrická zařízení (spotřebiče). Proto se proudové chrániče dělí na typy AC, A, F, B, B+ podle typu správně detekovatelného reziduálního proudu.

Proudové chrániče se používají jako doplněk k jističům, které chrání vedení a připojený spotřebič proti zkratu. Jističe vypínají obvod až při proudech řádově přesahující hodnoty, které jsou pro člověka smrtelné. Pro ochranu lidského zdraví a života se proto do instalace doplňují proudové chrániče, které odpojí zdroj proudu, pokud mimo okruh unikne proud o velikosti několik málo desítek miliampér. Toto velmi rychlé odpojení ochrání člověka, který by byl ve vážném ohrožení života, před zraněním.

Ve většině domácností se proudové chrániče zatím používají spíše omezeně, jen pro některé obvody. V nových instalacích je však použití chráničů povinné pro zapojení koupelen, neboť v nich je největší riziko takové poruchy s fatálními následky (např. když fén spadne do vany). Další riziková místa s vysokým nebezpečím úrazu elektrickým proudem jsou zahrady, okolí bazénů, vlhké sklepy a prádelny. Širší použití proudových chráničů by výrazně snížilo počty neštěstí zaviněných zásahem elektrického proudu, ke kterým každoročně dochází.

Proudové chrániče (RCCB, zkratka Resudial-Current Circuit Breaker) podléhají normě ČSN EN61008, proudové chrániče s jističem, tedy vestavěnou nadproudovou ochranou (RCBO, zkratka Residual-Current Breaker with Overcurrent Breaker) podléhají normě ČSN EN61009.

Parametry proudových chráničů přehledně

  • Konstrukce:
    • Modulární přístroj na DIN lištu do rozvaděčů a rozvodnic
    • Zásuvka s proudovou ochranou
  • Funkce:
    • RCCB - proudová ochrana
    • RCBO - kombinace proudová ochrana s nadproudovou ochranou (chránič + jistič)

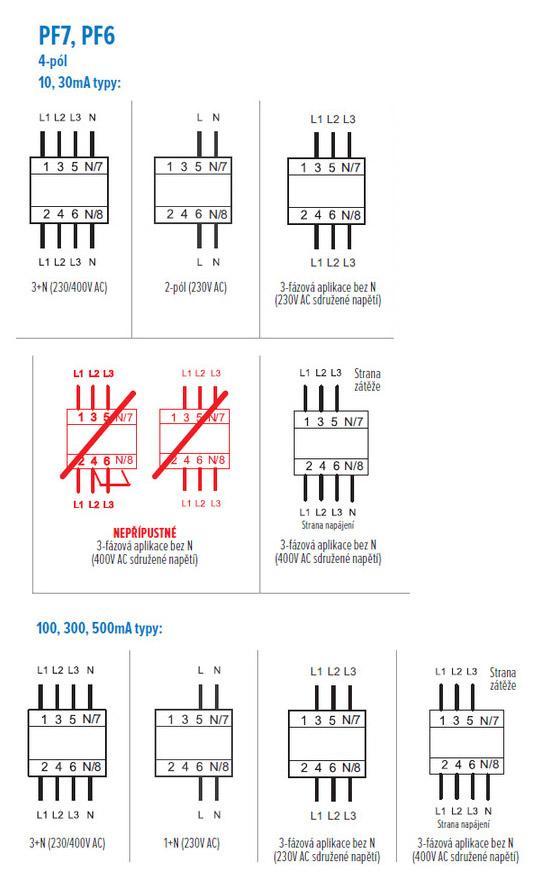

  • Počet pólů:
    • Dvoupólový chránič se značí 1N či 1+N, s připojením vodičů L N. Používaný pro jednofázové aplikace.
    • Čtyřpólový chránič se značí 3N či 3+N s připojením vodičů L1 L2 L3 N. Používaný pro třífázové aplikace.
  • Typ reziduálního proudu:
    • Typ AC - detekuje sinusové reziduální proudy (jednoduché domácí spotřebiče)
    • Typ A - detekuje sinusové i pulzující a stejnosměrné reziduální proudy (většina domácích spotřebičů a elektroniky)
  • Jmenovitý proud: Maximální provozní proud. Obdobný parametr jako u jističů.
  • Vypínací charakteristika se uvádí pouze pro RCBO. Rozdíly vyp.charakteristik jsou rozhodující pro krátkodobé překročení jmenovitých proudů trvající méně než 1s. Tuto vlastnost upřesněje každý výrobce v grafu charakteristiky *:
    • Charakteristika B - vypne při proudu 3x až 5x násobku jmenovitého proudu.
    • Charakteristika C - vypne při proudu 5x až 10x násobku jmenovitého proudu. To znamená vyšší odolnost proti proudovým rázům.
  • Vypínací schopnost též proudová odolnost: Maximální proud který je zařízení odpojit. *:
    • 6 kA - přístroj se řadí většinou do koncové elektroinstalace, například jako dodatečná ochrana.
    • 10 kA - přístroj lze zařadit i na přívod, do hlavního rozvaděče, nebo v průmyslových aplikacích.

* analogický parametr jako u jističů.
