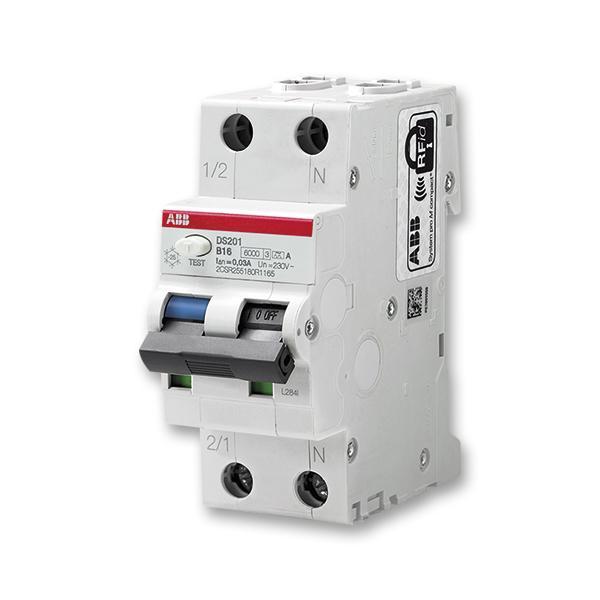

2CSR255180R1105 DS201 B10 A30
Jednofázový jističochránič ABB DS201, jmenovitý proud 10A, reziduální proud 30mA typ A, vypínací schopnost 6 kA, charakteristika B, pro střídavé napětí 230V/400V AC. ABB 2CSR255180R1105
Info o produktu
Číslo zboží
- 4A800095
Výrobce
- ABB
Kód výrobce
- 2CSR255180R1105
EAN
- 8012542066118
Podrobné informace k produktu 2CSR255180R1105
DS201 B10 A30
Jednofázový chránič s nadproudovou ochranou „kombík“ z řady instalačních jističochráničů ABB DS200 do 32 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B nebo C. Zajišťuje ochranu proti úrazu elektrickým proudem a ochranu proti přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky normy ČSN EN 61009-1 ed.3, ČSN EN 61009-2-1.
Proudový chránič citlivý na reziduální proudy typu A je doporučovaný, detekuje spolehlivě pulzující stejnosměrné i střídavé proudy. Lze jej použít pro většinu spotřebičů a zařízení, například: myčka, pračka, sušička, LED svítidla, počítače, chytré spotřebiče, mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, okružní pila, čerpadlo bazénu. Avšak pro tepelná čerpadla, oběhová čerpadla a klimatizace lépe vyhovuje speciální typ F. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.
Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.
Technické parametry
- System pro M Compact s instalací na lištu DIN.
- Řada DS201, 2019
- Počet modulů: 2
- Jmenovitý proud: 10 A
- Vypínací charakteristika: B
- Jmenovitá zkratová vypínací schopnost: 6 kA
- Jmenovitý reziduální proud: 30 mA
- Typ: A
- Možnost dovybavit příslušenstvím: Ano
- Indikátor polohy kontaktů: Ano
- Jmenovité napětí: 230/400 V AC
- Jmenovitá frekvence: 50/60 Hz
- Stupeň krytí: IP20
- Teplota okolí: -25…+55 °C
- Skladovací teplota: -40…+70 °C
- Připojení tuhého/slaněného Cu vodiče: max. 25 mm²
- Připojení pružného Cu vodiče: max. 25 mm²
- Utahovací moment: 2,8 Nm
- Max. průřez přípojnic: 10 mm²
- Montážní poloha: libovolná
- Napájecí strana: libovolná
- Rozměry (VxHxŠ): 85x69x35 mm
- Splňuje normu: ČSN EN 61009-1, ČSN EN 611009-2-1
Hmotnost: | 0,2 |
---|---|
Typ produktu: | proudový kombi chránič RCBO |
Počet pólů: | 2 |
Funkce ochrany: | nadproudová |
Funkce ochrany: | reziduální proudy |
Jmenovitý proud: | 10 A |
Jmenovité napětí: | 230/400 V AC |
Počet fází: | 1 |
Vypínací schopnost: | 6 kA |
Typ reziduálního proudu: | A |
Reziduální proud: | 30 mA |
Typ propojovacích kontaktů: | pin |
Modulová šířka: | 1 |
Vypínací charakteristika: | B |
Stupeň krytí : | IP 20 |
