Propojovací lišty a svorky

K propojení řady jističů, proudových chráničů a modulárních přístrojů jsou určeny hřebenové propojovací lišty. Pro rozšíření slouží připojovací svorky.

Zobrazit více
Propojení jističů: vidličky nebo piny?
Prop. lišta S-3L-1000/10, kolík (jazýček), 3pól., 63A, rozteč 17,8mm

Prop. lišta S-3L-1000/10, kolík (jazýček), 3pól., 63A, rozteč 17,8mm

516 .13 Kč / ks
Hřebenová propojovací lišta S-3L-1000/10 je 3pólová s jazýčkovými kontakty L1-L2-L3. Délka 1m (57 kontaktů), proud 63A, průřez 10mm². Eleman 1000046
Skladem (7 ks)
Sleva 0%
Svorka připojovací AS/25-GN, vidlička, krytá, 6-25mm2, 100A /2010103

Svorka připojovací AS/25-GN, vidlička, krytá, 6-25mm2, 100A /2010103

45 .39 Kč / ks
Původní cena: 45 .40 Kč (0.00 % sleva)
Skladem (7 ks)
PS1/60

PS1/60

392 .67 Kč / ks
Skladem (5 ks)
PS4/12NA

PS4/12NA

493 .05 Kč / ks
Skladem (5 ks)
PS3/60

PS3/60

572 .77 Kč / ks
Propojovací lišta, přípojnice, ABB PS3/60, třífázová, řazení L1-L2-L3, 60 kontaktů tvaru jazýček (pin), max.proud 63A, průřez 10mm². ABB 2CDL230001R1060
Skladem (3 ks)
Prop. lišta G-L1+N-L2+N-L3+N-1000/16 P, vidlička, 4pól., 80A, rozteč 17,8mm

Prop. lišta G-L1+N-L2+N-L3+N-1000/16 P, vidlička, 4pól., 80A, rozteč 17,8mm

1 723 .10 Kč / ks
Propojovací lišta G-L1+N-L2+N-L3+N-1000/16 P je 4 pólová s vidličkovými kontakty L1-N-L2-N-L3-N. Délka 1m (54 kontaktů), proud 80A, průřez 16mm². Eleman 1000363
Skladem (3 ks)
Sleva 0%
Prop. lišta S-L1+N-L2+N-L3+N-1000/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

Prop. lišta S-L1+N-L2+N-L3+N-1000/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

2 248 .23 Kč / ks
Původní cena: 2 248 .23 Kč (0.00 % sleva)
Hřebenová propojovací lišta S-L1+N-L2+N-L3+N-1000/16 je 4pólová s jazýčkovými kontakty L1-N-L2-N-L3-N. Délka 1m (54 kontaktů), proud 80A, průřez 16mm². Eleman 1003721
Skladem (3 ks)
Propojovací lišta 1m, 3-pól, In=63A, 10mm2

Propojovací lišta 1m, 3-pól, In=63A, 10mm2

513 .96 Kč / ks
Hřebenová fázová lišta EATON GVK-10/3P-3TE je 3pólová L1-L2-L3, 57 kontaktů vidlička pro šroub M5-M6. Délka 1m, proud 63A, průřez 10mm². EATON EP-501073
Skladem (2 ks)

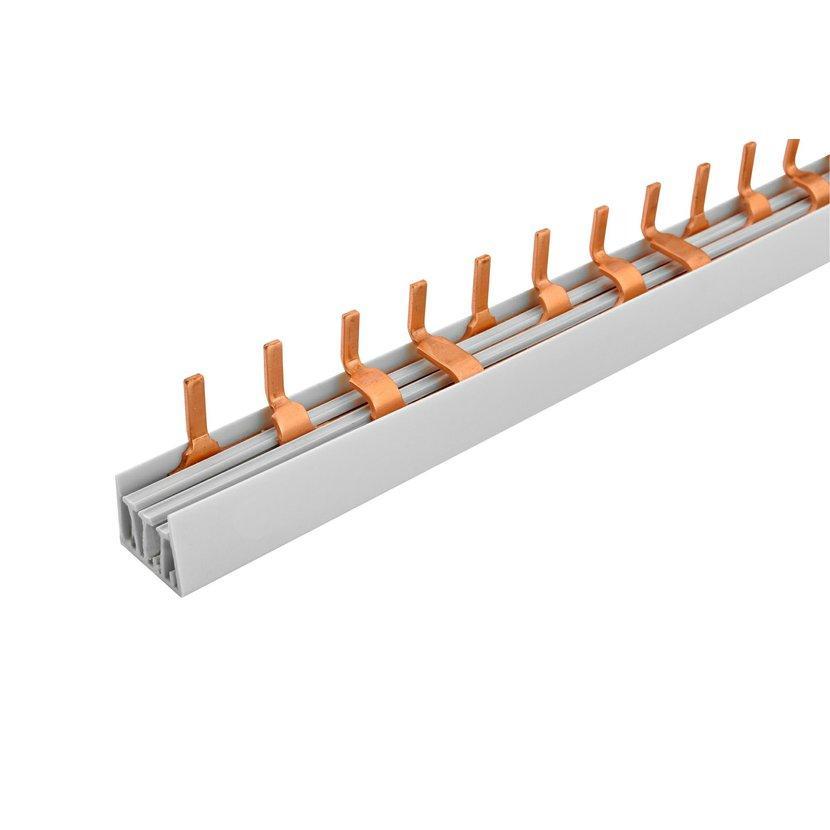

Prop. lišta G-4L-1000/16, vidlička, 4pól., 80A, rozteč 17,8mm

Prop. lišta G-4L-1000/16, vidlička, 4pól., 80A, rozteč 17,8mm

1 378 .25 Kč / ks
Hřebenová propojovací lišta G-4L-1000/16 je 4pólová L1-L2-L3-N, 56 kontaktů vidlička pro šroub M5-M6. Délka 1m, proud 80A, průřez 16mm². Eleman 1000362
Externě skladem (72 ks)
Prop. lišta S-4L-210/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

Prop. lišta S-4L-210/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

343 .70 Kč / ks
Hřebenová propojovací lišta S-4L-210/16 je 4pólová s jazýčkovými kontakty L1-L2-L3-N. Délka 210mm (12 kontaktů), proud 80A, průřez 16mm². Eleman 1000367
Externě skladem (5 ks)
PSc-END

PSc-END

29 .52 Kč / ks
Na objednávku
PSc 1/120/10 N

PSc 1/120/10 N

2 037 .16 Kč / ks
Jednofázová přípojnice PSc 1/120/10 N pro přístroje DS300C
Na objednávku
PSc 3/120/10 N

PSc 3/120/10 N

2 952 .40 Kč / ks
Třífázová přípojnice PSc 3/120/10 N pro přístroje DS300C
Na objednávku

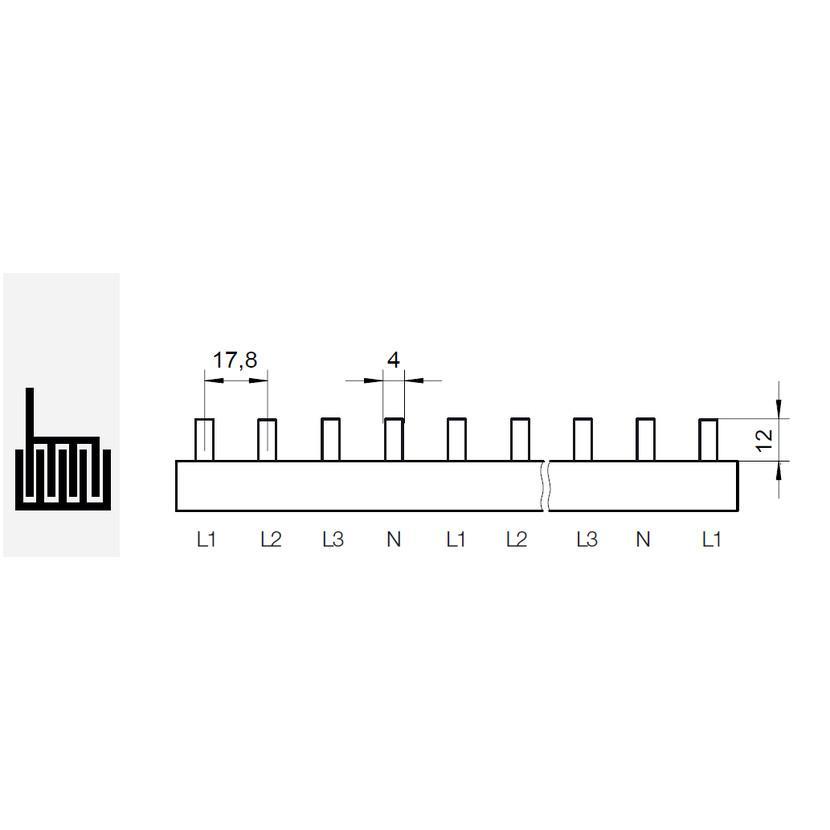

Prop. lišta S-4L-1000/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

Prop. lišta S-4L-1000/16, kolík (jazýček), 4pól., 80A, rozteč 17,8mm

942 .59 Kč / ks
Hřebenová propojovací lišta S-4L-1000/16 je 4pólová s jazýčkovými kontakty L1-L2-L3-N. Délka 1m (56 kontaktů), proud 80A, průřez 16mm². Eleman 1100095
Externě skladem (13 ks)

Hřebenové propojovací lišty a svorky

V této kategorii naleznete nabídku příslušenství k modulovým přístrojům. Zejména "hřebeny" hřebenové přípojnice neboli propojovací lišty pro jističe, proudové chrániče a další modulové přístroje. Také ochranné a koncové krytky k těmto lištám. Dále propojky a další propojovací a pomocný materiál předních výrobců.

Jak vybrat propojovací lištu

Typ kontaktů:

  • Jazýčkové (PIN) kompatibilní s ABB, OEZ, Bonega, speciální jazýčkové pro přístroje Noark
  • Vidličkové (FORK) kompatibilní s EATON, SEZ, Hager, FTG

Počet fází a řazení:

  • 1-fázová řazení L1-L1...
  • 2-fázová řazení L1-N-L1... nebo L1-x-L1-N-L1...
  • 3-fázová řazení L1-L2-L3-L1...
  • 4-fázová řazení L1-N-L2-N-L3-N-L1... nebo L1-x-L2-x-L3-x-L1-N-L2-N-L3-N-L1...

Počet kontaktů (délka) lišty:

  • 12 kontaktů - 21 cm
  • 57 kontaktů - 100 cm
  • 60 kontaktů - 105 cm

Průřez vodiče (proudová odolnost):

  • 10 mm² (max. 63 A)
  • 16 mm² (max. 80 A)

Tvar profilu:

  • tvar "T" centrální kontakty
  • tvar "h" boční kontakty
  • tvar "L" boční kontakty zahnuté

Jak zkrátit propojovací lištu

Hřebenovou propojovací lištu potřebujete obvykle zkrátit na přesnou délku podle konkrétní aplikace v rozvodnici. Správné uříznutí propojovací lišty není těžké, ale chce praxi. Budete potřebovat úhlovou brusku "flexu", štípací nůžky na plast či pilku a pilník na začištění otřepů kovových částí. Nakonec je důležité nasadit na konce lišty plastové koncové krytky pro dodržení bezpečnosti. Všechny úpavy provádí kvalifikovaná osoba.
