BF-U-3S-5/120-D125 Rozvodnice třístupňová, POD omítku, bílé dveře, N/PE svorkovnice, Hl=125mm, 5 řad, 120 modulů

Rozvodnice Eaton BF-U-3S-5/120-D125 představuje nejnovější generaci třístupňových rozvodnic pod omítku určených pro domovní i komerční elektroinstalace. Díky inovativní třístupňové konstrukci – ochranná vana, montážní rám s DIN lištami a krycí rám s dveřmi – přináší tato řada vyšší komfort při montáži, lepší ochranu během stavebních prací a větší flexibilitu při zapojování.

Konstrukce a provedení

Těleso rozvodnice tvoří ocelová vana s instalační hloubkou 125 mm, která zajišťuje dostatek prostoru pro vedení kabelů i připojení vodičů.

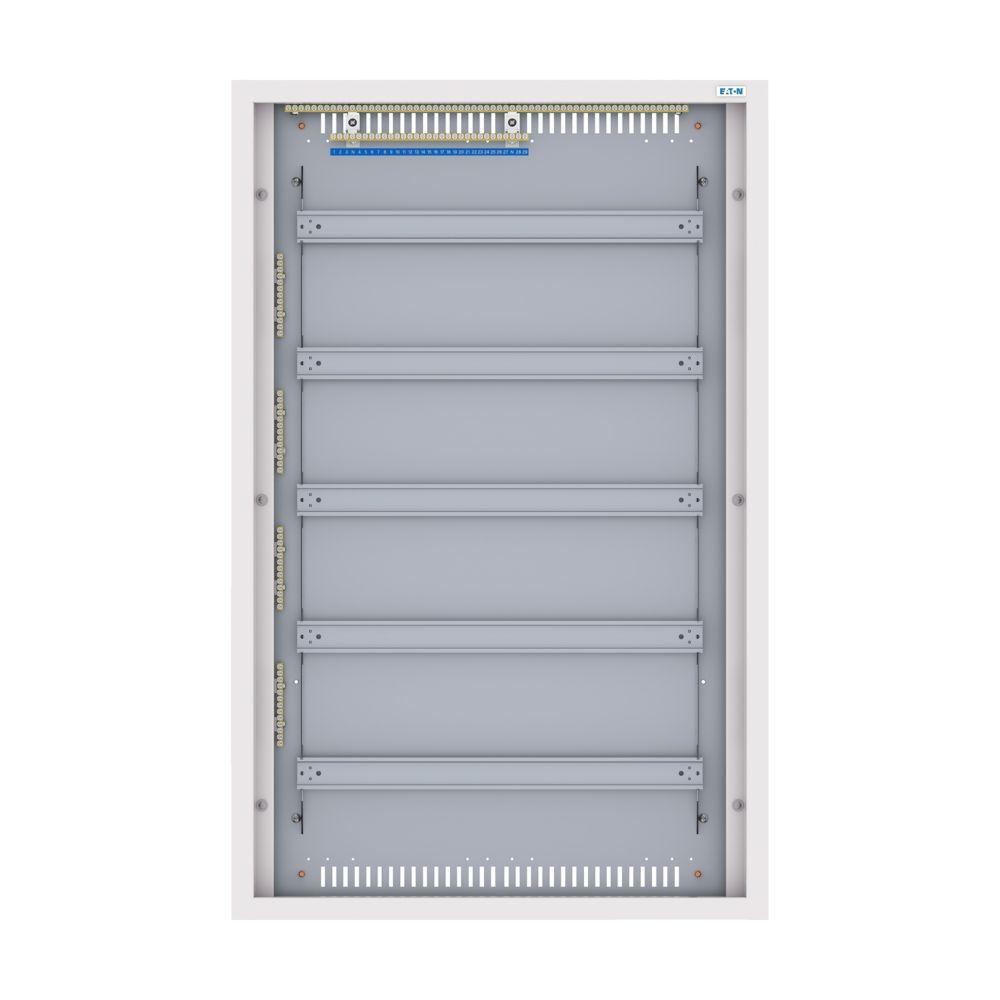

Vnitřní montážní rám s DIN lištami je vyjímatelný, což umožňuje pohodlnou předmontáž přístrojů mimo stěnu – například v dílně nebo rozvaděčové přípravě.

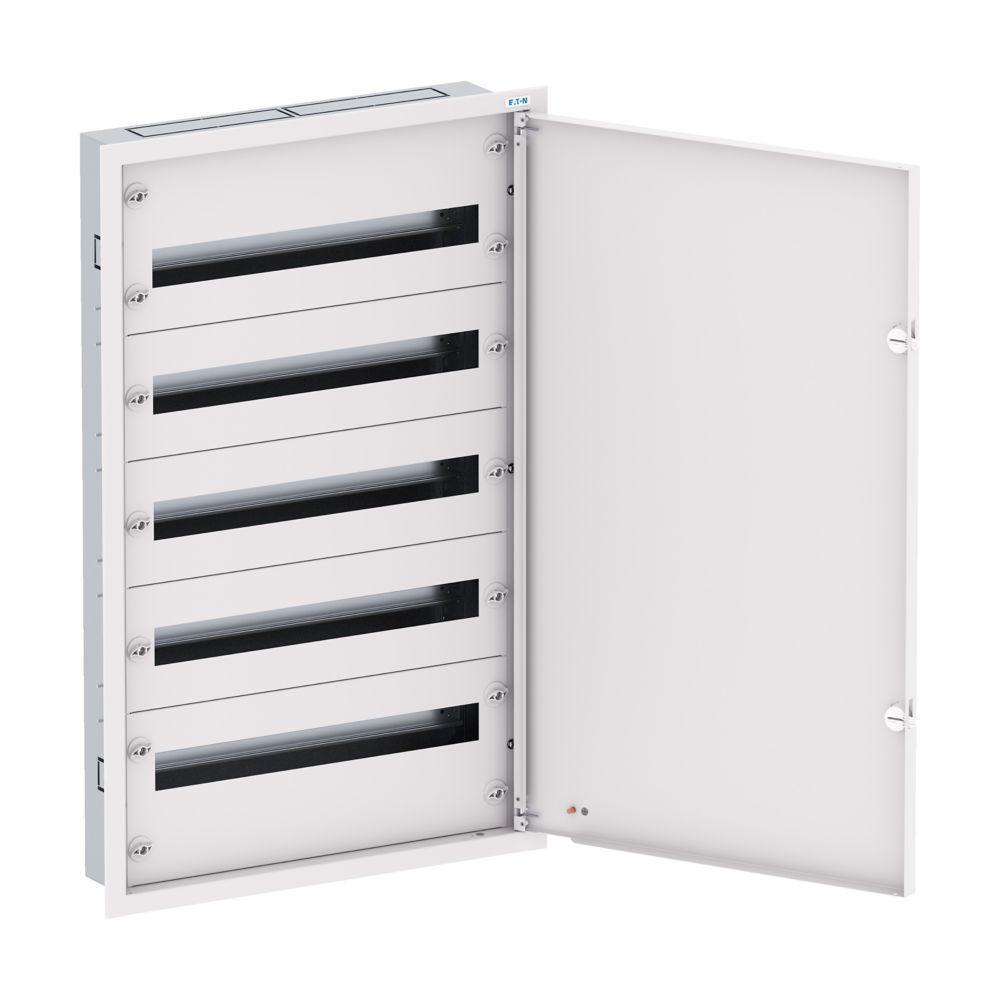

Po dokončení elektroinstalačních prací se rám jednoduše vloží zpět do vany a doplní se krycí rám s ocelovými dveřmi v bílé barvě RAL 9016.
Dveře jsou přehazovací (otevírání vlevo/vpravo) a lze je volitelně doplnit zámkem na klíč.
Rozvodnice je kompletně kovová, opatřená uzemněním a práškovým lakem pro dlouhou životnost.

Technické parametry

Rozvodnice Eaton BF-U-3S-5/120-D125 nabízí 5 řad s kapacitou celkem 120 modulů, což umožňuje instalaci jističů, chráničů, stykačů a dalších modulárních přístrojů.
Rozvodnice má krytí IP30, třídu ochrany I a mechanickou odolnost IK07–IK08 (dle provedení dveří).
Součástí dodávky jsou nulová a ochranná svorkovnice (N a PE), uzemňovací vodič a montážní sada.
Vstupní a výstupní otvory pro kabeláž jsou předlisované a umožňují snadné vyražení bez nutnosti vrtání.

• Délka/hloubka produktu: 125 mm
• Výška výrobku: 918 mm
• Šířka výrobku: 587.5 mm
• Jmenovité napětí AC: 415 V AC
• Jmenovitá frekvence kontaktů: 50 Hz
• Počet modulů v řadě: 24
• Počet řad: 5
• Typ svorky: Šroubové svorky
• Svorky N:2 × 25 mm² + 27 × 16 mm² + extra N = 8 × 25 mm² + 36 × 16 mm²
• Svorky PE:2 × 25 mm² + 58 × 16 mm²
• Provozní teplota prostředí: −5 °C – +40 °C

Možnosti a příslušenství

Rozvodnice řady Eaton BF-U-3S lze doplnit o děrované montážní desky pro instalaci multimediálních prvků – např. routerů, switchů nebo datových modulů. Díky tomu lze kombinovat silové i slaboproudé části v jednom rozvaděči. Rozvodnice je vhodná pro montáž pod omítku nebo do dutinových (sádrokartonových) příček, což ji činí ideální volbou pro moderní domovní rozvody, byty, rodinné domy, kanceláře i menší komerční objekty.

Klíčové vlastnosti

• Třístupňová konstrukce: vana, rám s DIN lištami, krycí rám s dveřmi
• Ocelové provedení, hloubka 125 mm, krytí IP30
• Vyjímatelný rám – snadná předmontáž přístrojů
• Přehazovací dveře (levé/pravé otevírání)
• Plné ocelové dveře v bílé barvě RAL 9016
• Dodáváno se svorkovnicemi N/PE a montážním příslušenstvím
• Certifikace dle ČSN EN 61439-3
