Rozvodnice KLV, pod omítku, plech.dveře, šroubová svorkovnice, řad 3, modulů 42

1 156.97
956,18 Kč bez DPH
Skladem 10 ks

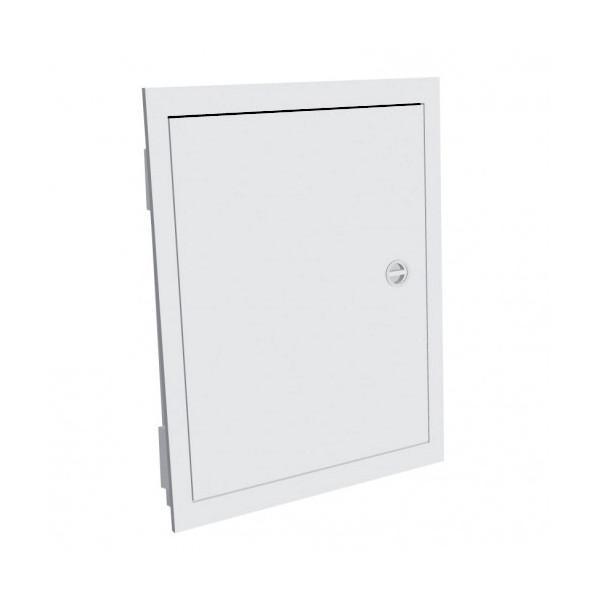

Eaton KLV-36UPS-F 178818 Rozvodnice KLV, pod omítku, plech.dveře, šroubová svorkovnice, řad 3, modulů 42

Info o produktu

Číslo zboží
  • 6ED00382
Výrobce
  • Eaton
Kód výrobce
  • KLV-36UPS-F
EAN
  • 4015081741472
Twitter Facebook

Podrobné informace k produktu KLV-36UPS-F

Rozvodnice KLV, pod omítku, plech.dveře, šroubová svorkovnice, řad 3, modulů 42

Podrobnosti o produktu rozvodnice KLV-36UPS-F Eaton 178818

Produktová řada rozvodnic Eaton KLV je vhodným řešením pro domovní a podobné instalace se jmenovitým proudem do 63 A a zkratovým proudem do 10 kA. Tyto rozvodnicové skříně nabízí provedení pod omítku a do dutých stěn s krytím IP30 a třídou ochrany II, jsou to tedy plně izolovaná zařízení. Byly odzkoušeny jako úplný kryt dle normy ČSN EN 60670-24.

Domovní rozvodnice KLV jsou vyvinuty a vyráběny dle nejnovějších norem ČSN EN 62208 ed.2 a ČSN EN 60670-24, které definují nároky na prázdné skříně pro rozváděče nízkého napětí a úplné kryty. Rozvodnice byly otestovány na Elektrotechnickém zkušebním ústavu dle normy ČSN EN 61439-3. Novinkou této produktové řady je 5-řadé provedení, které doplňuje stávající sortiment 1 až 4-řadých rozvodnic.

Při montáži do dutých stěn (např. sádrokarton) nutno použít úchytky HWBFS.

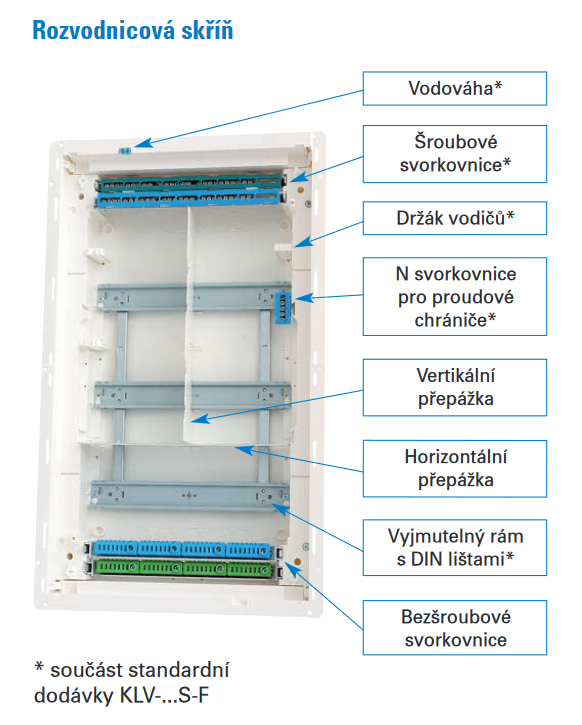

Souhrn vlastností:

  • Zapuštěná rozvodnice pro přístroje na DIN lištu
  • Vnitřní prostor 36+6 modulů (3 x 12+2)
  • Instalace pod omítku / do dutých stěn
  • Obsahuje svorkovnice N a PE
  • Snadná montáž bez nástrojů
  • Nadstandardní prostor pro vodiče u svorkovnic
  • Plastová vana, oceloplechové dveře
  • Plechové dveře s rámem v bílé barvě RAL 9016

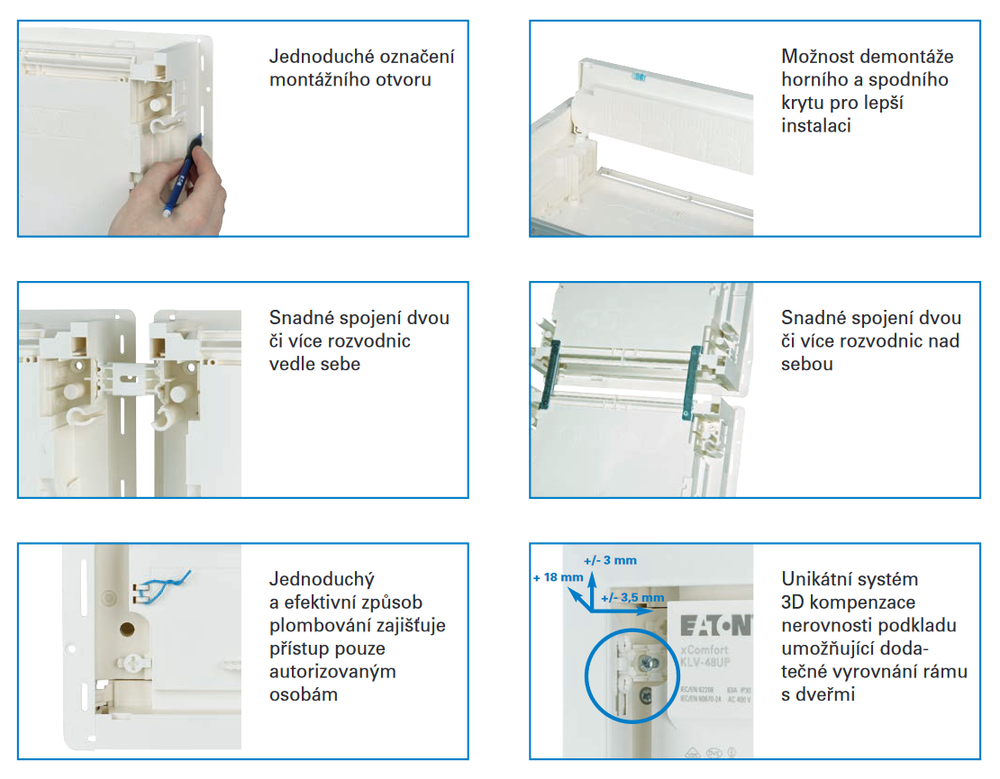

  • Unikátní 3D systém vyrovnání nerovností povrchu
  • Rám obsahuje praktickou vodováhu pro vyrovnání
  • Součástí balení jsou: dveře z ocelového plechu s dveřním rámem, vana, montážní rám s přístrojovými lištami, svorkovnici N a PE, montážní úchytky pro rám s dveřmi, montážní návod, popisovací tabulky.

Technické parametry

  • Montáž: Vestavná
  • Počet modulů: 36+6
  • Počet řad: 3
  • Svorkovnice: Ano, 1x N + 1x PE
  • Počet svorek: 25x 0,75-16 mm² (N) a 25x 0,75-16 mm² (PE)
  • Rozměry skříně [mm]: 315 x 559 x 87,5
  • Celkové rozměry (včetně rámu) [mm]: 359 x 589 x 96,5
  • Barva: bílá
  • Materiál dveří: oceloplech
  • Materiál skříně: plast
  • Jmenovité napětí: 400 V
  • Jmenovitý proud: 63 A
  • Zkratová odolnost: 10 kA
  • Stupeň krytí: IP 30
  • Třída ochrany: II
  • Možnost vybavit dveře zámkem: Ano
  • Normy: ČSN EN 60670-24 Úplný kryt
Parametry produktu
Hmotnost: 4,2
Typ produktu: rozvaděče pod omítku
Montáž: zapuštěná
Počet modulů: 42
Výbava: s N/PE svorkovnicí, DIN lišta
Výbava: s N/PE svorkovnicí, DIN lišta
Provedení dveří: neprůhledné
Materiál: ocelový plech
Stupeň krytí: IP 30
Barva: bílá RAL 9016
