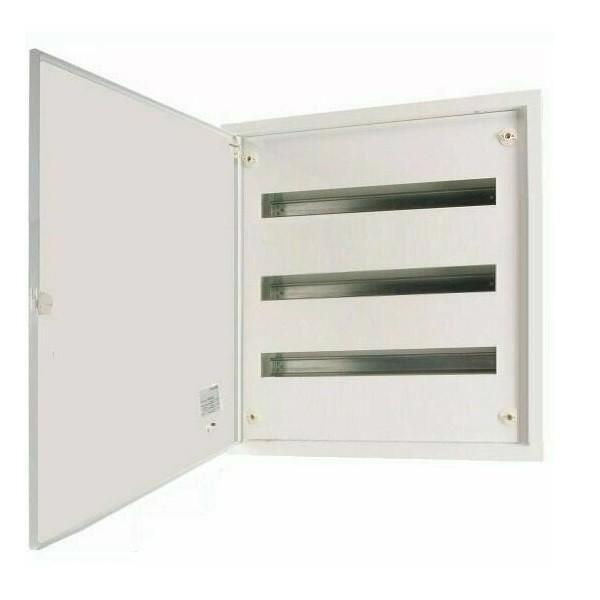

BF-U-3/72-C Rozvodnice, POD omítku, bílé dveře, N/PE svorkovnice, 3 řady, 72 modulů

Eaton BF-U-3/72-C 283048 Rozvodnice, POD omítku, bílé dveře, N/PE svorkovnice, 3 řady, 72 modulů

3 826.11
3 162,08 Kč bez DPH
Skladem 1 ks
ks

Info o produktu

Číslo zboží
  • 6EB00050
Výrobce
  • Eaton
Kód výrobce
  • BF-U-3/72-C
EAN
  • 4015082830489
Twitter Facebook

Podrobné informace k produktu BF-U-3/72-C

Rozvodnice, POD omítku, bílé dveře, N/PE svorkovnice, 3 řady, 72 modulů

Podrobnosti o produktu rozvodnice BF-U-3/72-C Eaton 283048

Produktová řada velkoobsahových rozvodnic Eaton BF je vhodným řešením pro domovní, rezidenční i komerční instalace se jmenovitým proudem do 160 A a napětím 415 V AC. Tyto ocelové rozvodnicové skříně BF-U se vyznačují elegantním plochým designem a nabízí vestavnou montáž pod omítku a do dutých stěn s instalační hloubkou pouhých 127 mm. Poskytují stupeň krytí IP30 a třídu ochrany I (s uzemněním).

Jednostupňové ocelové rozvodnice BF-U poskytují dostatek prostoru pro pohodlné vedení kabelů a zapojování vodičů, což je výhodné především pro aplikace s vyššími proudy. Díky širokému rozsahu příslušenství jsou rozvodnice velmi variabilní. Umožňují např. montáž výkonových jističů až do 160 A, horizontální oddělení jednotlivých prostorů uvnitř rozváděče nebo montáž kabelových kanálů. Na výběr je rovněž velké množství svorkovnic a svorkovnicových bloků pro montáž na DIN lištu.

Jednostupňové ocelové velkoobsahové rozvodnice BF jsou vyvinuty a vyráběny dle normy ČSN EN 62208. Rozvodnice byly otestovány na Elektrotechnickém zkušebním ústavu dle normy ČSN EN 61439-3.

Souhrn vlastností:

  • Skříň i dveře z ocelového plechu
  • Montáž pod omítku, barevné provedení bílá RAL 9016 (nebo šedá RAL 7035)
  • Jednostupňové řešení s vyjímatelným rámem s DIN lištami
  • Montážní hloubka 127 mm
  • Prostor pro 72 modulů a dostatek místa pro vodiče
  • Vzdálenost mezi DIN lištami 150 mm umožňuje komfortní vedení vodičů, montáž propojovacích systémů či umožňuje montáž kab. kanálů
  • Dveře plné (nebo prosklené, mechanická odolnost IK07)
  • Možnost změny strany zavírání dveří pravá / levá
  • Oceloplechové krycí desky se samozemnícími uzávěry
  • Plastový otočný zámek, může být zaměněn za zámek s klíčem
  • Předlisované otvory nahoře a dole pro přívod kabelů - 24 TE v řadě: předlisovaný relief 4x (88x46 mm)
  • Rám s DIN lištami může být volitelně upraven pro instalaci montážní desky
  • Šroubové svorkovnice N/PE součástí
  • Součástí balení jsou: skříň, dveře, montážní rám s přístrojovými lištami, svorkovnice N a PE.

Technické parametry

  • Montáž: Vestavná
  • Počet modulů: 72
  • Počet řad: 3
  • Modulová šířka: 24
  • Svorkovnice: Ano, 1x N a 1x PE
  • Počet svorek: 2x( 2x 25 mm² + 43x 16 mm² )
  • Rozměry skříně [mm]: 496 x 570 x 127
  • Celkové rozměry (včetně rámu) [mm]: 588 x 620 x 136
  • Barva: bílá RAL 9016
  • Materiál dveří: oceloplech
  • Materiál skříně: oceloplech
  • Jmenovité napětí: 415 V AC
  • Jmenovitý proud: 125 / 160 A
  • Stupeň krytí: IP 30
  • Mechanická odolnost: IK 07
  • Třída ochrany: I
  • Možnost vybavit dveře zámkem: Ano
  • Normy: ČSN EN 62208, ČSN EN 61439-3
Parametry produktu
Hmotnost: 10,8
Typ produktu: rozvaděče pod omítku
Montáž: zapuštěná
Počet modulů: 72
Výbava: s N/PE svorkovnicí, DIN lišta
Výbava: s N/PE svorkovnicí, DIN lišta
Provedení dveří: neprůhledné
Materiál: ocelový plech
Stupeň krytí: IP 30
Barva: bílá RAL 9016
