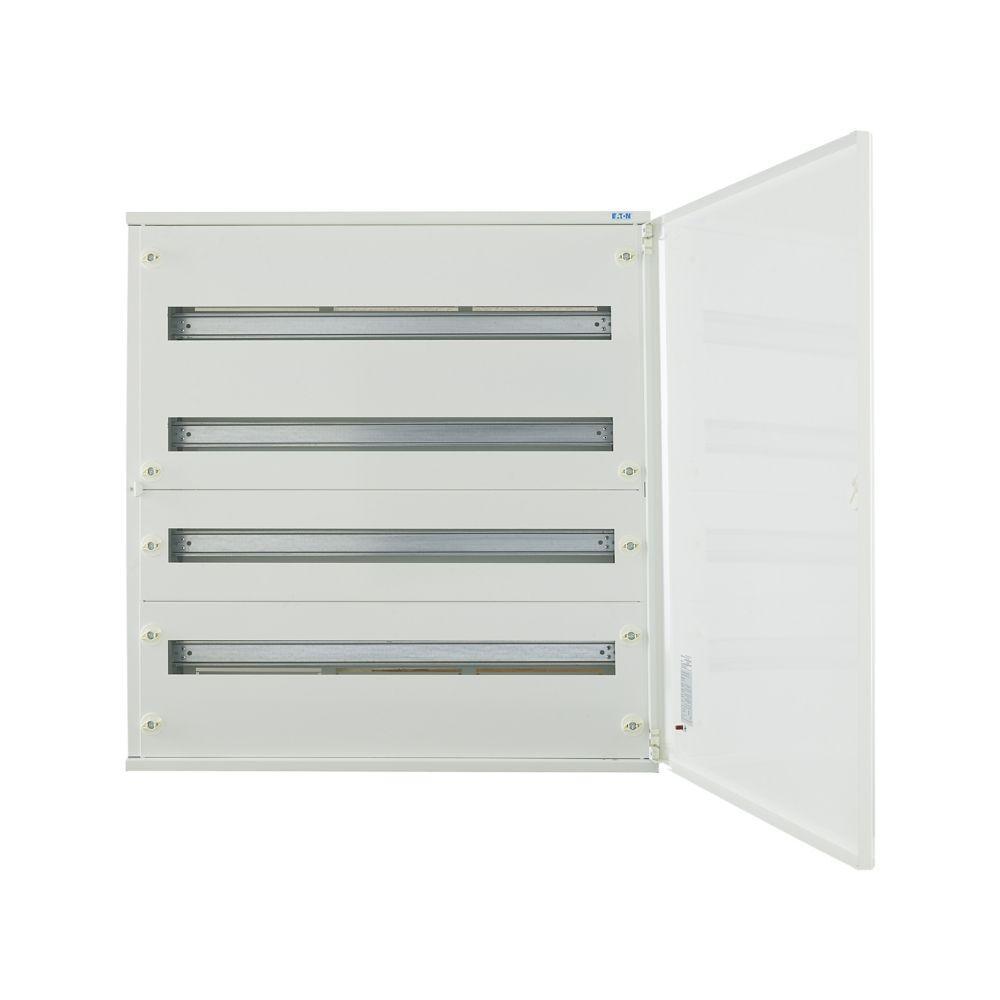

BF-O-4/96-C Rozvodnice, NA omítku, bílé dveře, N/PE svorkovnice, 4 řady, 96 modulů
Eaton BF-O-4/96-C 283032 Rozvodnice, NA omítku, bílé dveře, N/PE svorkovnice, 4 řady, 96 modulů
Info o produktu
Číslo zboží
- 6EB00014
Výrobce
- Eaton
Kód výrobce
- BF-O-4/96-C
EAN
- 4015082830328
Podrobné informace k produktu BF-O-4/96-C
Rozvodnice, NA omítku, bílé dveře, N/PE svorkovnice, 4 řady, 96 modulů
Podrobnosti o produktu rozvodnice BF-O-4/96-C Eaton 283032
Produktová řada velkoobsahových rozvodnic Eaton BF je vhodným řešením pro domovní, rezidenční i komerční instalace se jmenovitým proudem do 160 A a napětím 415 V AC. Tyto ocelové rozvodnicové skříně BF-O se vyznačují elegantním plochým designem a nabízí povrchovou montáž na omítku a velký prostor hloubky 140 mm. Poskytují stupeň krytí IP30 a třídu ochrany I (s uzemněním).
Jednostupňové ocelové rozvodnice BF-U poskytují dostatek prostoru pro pohodlné vedení kabelů a zapojování vodičů, což je výhodné především pro aplikace s vyššími proudy. Díky širokému rozsahu příslušenství jsou rozvodnice velmi variabilní. Umožňují např. montáž výkonových jističů až do 160 A, horizontální oddělení jednotlivých prostorů uvnitř rozváděče nebo montáž kabelových kanálů. Na výběr je rovněž velké množství svorkovnic a svorkovnicových bloků pro montáž na DIN lištu.
Jednostupňové ocelové velkoobsahové rozvodnice BF jsou vyvinuty a vyráběny dle normy ČSN EN 62208. Rozvodnice byly otestovány na Elektrotechnickém zkušebním ústavu dle normy ČSN EN 61439-3.
Souhrn vlastností:
- Skříň i dveře z ocelového plechu
- Montáž na omítku, barevné provedení bílá RAL 9016 (nebo šedá RAL 7035)
- Jednostupňové řešení s vyjímatelným rámem s DIN lištami
- Hloubka skříně 140 mm
- Prostor pro 96 modulů a dostatek místa pro vodiče
- Vzdálenost mezi DIN lištami 150 mm umožňuje komfortní vedení vodičů, montáž propojovacích systémů či umožňuje montáž kab. kanálů
- Dveře plné (nebo prosklené, mechanická odolnost IK07)
- Možnost změny strany zavírání dveří pravá / levá
- Oceloplechové krycí desky se samozemnícími uzávěry
- Plastový otočný zámek, může být zaměněn za zámek s klíčem
- Přívod kabelů přes propichovací přírubu 2K (nahoře) nebo kabelové průchodky (dole)
- Rám s DIN lištami může být volitelně upraven pro instalaci montážní desky
- Šroubové svorkovnice N/PE součástí
- Součástí balení jsou: skříň, dveře, montážní rám s přístrojovými lištami, svorkovnice N a PE, kabelové průchodky.
Technické parametry
- Montáž: Nástěnná
- Počet modulů: 96
- Počet řad: 4
- Modulová šířka: 24
- Svorkovnice: Ano, 1x N a 1x PE
- Počet svorek: 2x( 2x 25 mm² + 43x 16 mm² )
- Celkové rozměry [mm]: 543 x 750 x 140
- Barva: bílá RAL 9016
- Materiál dveří: oceloplech
- Materiál skříně: oceloplech
- Jmenovité napětí: 415 V AC
- Jmenovitý proud: 125 / 160 A
- Stupeň krytí: IP 30
- Mechanická odolnost: IK 07
- Třída ochrany: I
- Možnost vybavit dveře zámkem: Ano
- Normy: ČSN EN 62208, ČSN EN 61439-3
Hmotnost: | 12,4 |
---|---|
Typ produktu: | rozvaděče na omítku |
Montáž: | nástěnná |
Počet modulů: | 96 |
Výbava: | s N/PE svorkovnicí, DIN lišta |
Výbava: | s N/PE svorkovnicí, DIN lišta |
Provedení dveří: | neprůhledné |
Materiál: | ocelový plech |
Stupeň krytí: | IP 30 |
Barva: | bílá RAL 9016 |
