Jističe

Potřebujete nadproudovou ochranu pro celý okruh nebo jeden spotřebič? Vybírejte jističe včetně příslušenství. S výrobci ABB, EATON, OEZ máte jistotu.

Sleva 44% S203-B25
2CDS253001R0255

S203-B25

343.17
Skladem: 26 ks


Sleva 44% Jistič PL6, char C, 1-pólový, Icn=6kA, In=6A

Sleva 44% S201-B20
2CDS251001R0205

S201-B20

134.28
Skladem: 24 ks


Sleva 5% RETROFIT  KT3
RETROFIT KT3

RETROFIT KT3

206.22
Skladem: 24 ks



Sleva 44% S201-C16
2CDS251001R0164

S201-C16

132.93
Skladem: 22 ks

Sleva 44% S201M-B25
2CDS271001R0255

S201M-B25

207.53
Skladem: 21 ks


Sleva 5% RETROFIT  KT1
RETROFIT KT1

RETROFIT KT1

138.51
Skladem: 21 ks

Sleva 44% S203M-B20
2CDS273001R0205

S203M-B20

543.92
Skladem: 20 ks

Sleva 23% Jistič
LTE-10B-1

Jistič

111.80
Skladem: 20 ks

Sleva 23% Jistič
LTN-20B-1

Jistič

250.63
Skladem: 19 ks

Sleva 23% Jistič
LTE-20B-1

Jistič

183.54
Skladem: 18 ks

Sleva 44% S201M-B20
2CDS271001R0205

S201M-B20

195.32
Skladem: 17 ks

Sleva 44% S203-B10
2CDS253001R0105

S203-B10

329.61
Skladem: 17 ks

Sleva 23% Jistič
LTN-2B-1

Jistič

394.11
Skladem: 17 ks

Sleva 41% S203-C25
2CDS253001R0254

S203-C25

455.47
Skladem: 16 ks

Sleva 23% Jistič
LTE-16B-1

Jistič

108.08
Skladem: 16 ks

Sleva 41% S201-C10
2CDS251001R0104

S201-C10

139.92
Skladem: 15 ks



Sleva 23% Jistič
LTE-16C-1

Jistič

181.68
Skladem: 15 ks

Sleva 23% Jistič
LTN-16B-1

Jistič

165.84
Skladem: 15 ks

Sleva 41% S201M-C6
2CDS271001R0064

S201M-C6

242.73
Skladem: 14 ks


Sleva 41% S203M-B16
2CDS273001R0165

S203M-B16

502.59
Skladem: 13 ks

Sleva 41% S203M-B10
2CDS273001R0105

S203M-B10

562.55
Skladem: 13 ks

Sleva 41% S203-C20
2CDS253001R0204

S203-C20

422.63
Skladem: 13 ks


Sleva 41% S203M-C16
2CDS273001R0164

S203M-C16

696.77
Skladem: 12 ks

Modulární přístroje s funkcí nadproudové ochrany

Základní jištění každé fáze

Poskytujeme široký sortiment jističů včetně příslušenství. Jednofázové, třífázové, hlavní jističe nebo "kombíky" se všemi charakteristikami a pro všechny proudy. Odebírejte jističe prvotřídních výrobců ABB, OEZ, Eaton.

Proč jistič?

Jistič najdeme v každé rozvodnici a "pojistkové skříni". To z něj činí nejčastější modulový přístroj. Proč? Při přetížení nebo zkratu jistič automaticky rozpojí elektrický obvod a tím chrání obsluhu před úrazem elektrickým proudem a elektrické zařízení před poškozením.

Jističe zajišťují

  • Bezpečné a automatické rozpojení obvodu při zkratu
  • Bezpečné a automatické rozpojení obvodu při nadproudu
  • Ruční rozpojení obvodu
  • Ruční spojení obvodu, tzv. "nahození jističe"

Jistič je povinný!

Jistič, mezinárodně značený MCB (miniature circuit breaker), je modulový přístroj s funkcí nadproudové ochrany. Jeho instalaci ošetřují normy ČSN 33 2000-4-47 "Ochrana proti nadproudům" a ČSN 33 2000-4-473 "Opatření k ochraně proti nadproudům". V elektroinstalacích je jistič povinný, coby hlavní jistič před elektroměrem a pak jistič pro každý elektrický okruh.

Funkce jističe

Instalační modulové jističe (zkratka MCB znamená mini circuit breaker) obsahují tepelnou a elektromagnetickou spoušť. Díky tomu poskytují ochranu proti nadproudu, zkratu a přetížení okruhu.

Pro ovládání jsou vybaveny páčkou s/bez možností uzamčení a indikátorem stavu (červená/zelená). Drobné ale užitečné vylepšení je popisové pole, okénko, pro štítek s názvem jištěného okruhu. Díky tomu poskytují ochranu proti nadproudu až zkratu a přetížení okruhu.

Kdo obsluhuje jistič?

Obsluhovat jistič může laik. Jeho instalaci a výměnu ale svěřte elektrikáři.

Kdo vybírá, instaluje jistič?

Jističe se vybírají hlavně podle elektrotechnických parametrů a kompatibility s ostatními modulovými přístroji. Výpočet parametrů jističe závisí na spotřebičích a velikosti okruhu. To provádí projektant či odborník. Instalaci jističe provede elektrikář a revizní technik provede revizní zkoušku.

Jak zvolit jmenovitý proud?

Jmenovitý proud se určuje zhruba podle spotřeby spotřebičů v okruhu. Musí se myslet i na kapacitní a indukční zátěže tak aby jistič "nevyhazoval" při každém zapnutí elektromotoru, svářečky nebo velkého počtu LED svítidel v hale.

Samozřejmostí je výběr mezi jednofázovými a třífázovými jističi. Jistič musí chránit každnou fázi elektrické sítě.

Parametry jističů přehledně

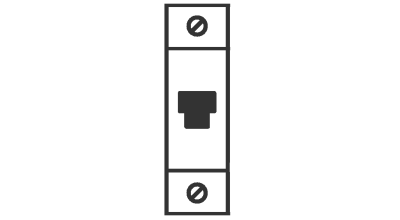

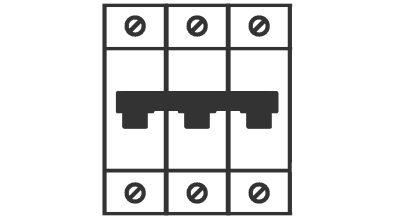

  • Počet pólů je počet připojených fází, které jsou jištěny a ovládány společnou páčkou. Jednofázové jističe jsou 1pólové (1P), třífázové jsou 3pólové (3P). Kombinovaný jističochránič má o jeden pól navíc.
  • Jmenovitý proud je mezní hodnota proudu, např. 16 A, od které jistič vypne. Citlivost či rychlost vypnutí záleží na charakteristice.
  • Vypínací (zkratová) odolnost udává maximální elektrický proud, při kterém jistič pracuje správně, dokáže rozpojit (např. 6 kA). Hlavní třífázový jistič (elektroměrový) musí mít zkratovou odolnost nejméně 10 kA.
  • Charakteristika rozlišuje časový průběh vypnutí a odolnost vůči proudovým rázům a spínacím proudům. Platí, že čím vyšší proud, tím rychleji jistič reaguje a vypne. Při nízkém překročení jmenovitého proudu mu to trvá déle. Charakteristiky jsou B, C, D, K, Z.
    • B - jistič vypíná při 3 až 5 násobku jmenovitého proudu a jsou vhodné pro zařízení bez proudových špiček. Nejčastěji v domácnostech.
    • C - jistič vypíná při 5 až 10 násobku jmenovitého proudu a jsou doporučené pro jištění cirkulárky, míchačky, svářečky nebo velkého počtu LED svítidel. Použití v dílně, na stavbách, v halách či na schodištích.
    • D - jistič vypíná až při 10 až 20 násobku jmenovitého proudu a používají se k jištění transformátorů, výkonných ponorných čerpadel v průmyslu a podobně.
    • K - jistič vypíná při 10 až 14 násobku jmenovitého proudu. Nazývají se jističe pro těžké rozběhy, protože jsou vhodné k odjištění motorů velkých záběrů.
    • Z - jistič vypíná velmi rychle, při 2 až 3 násobku jmenovitého proudu. Proto jsou vhodné pro ochranu citlivé elektroniky a kabelů s vysokou impedancí.
  • Jmenovité provozní napětí je elektrické napětí, které je důležité pro zkratovou odolnost (např. 230/400V AC 50-60Hz).
  • Stupeň krytí udává stupeň elektrické izolace vůči vniknutí předmětů, prachu a vodě (typicky IP 20).

Jak by vypadal svět bez jističů?

Bez jističů a jejich nadproudové ochrany by se při každém proudovém přetížení mohli zničit spotřebiče i kabely. Vlivem tepla se izolace pálí a to může vést až k požáru. V lepším případě byste museli vyměnit "jen" hlavní pojistku a možná pojistky ve spotřebičích a spálené kabely. Takový by byl svět bez jističů.

Proto jsme rádi, že již v roce 1923 vynalezl Hugo Stotz první jistič. Samočinné odpojení a manuální nahození umožňovalo opakované použití, na rozdíl od tavných pojistek. Tím se odstartovala revoluce v elektroinstalaci.
