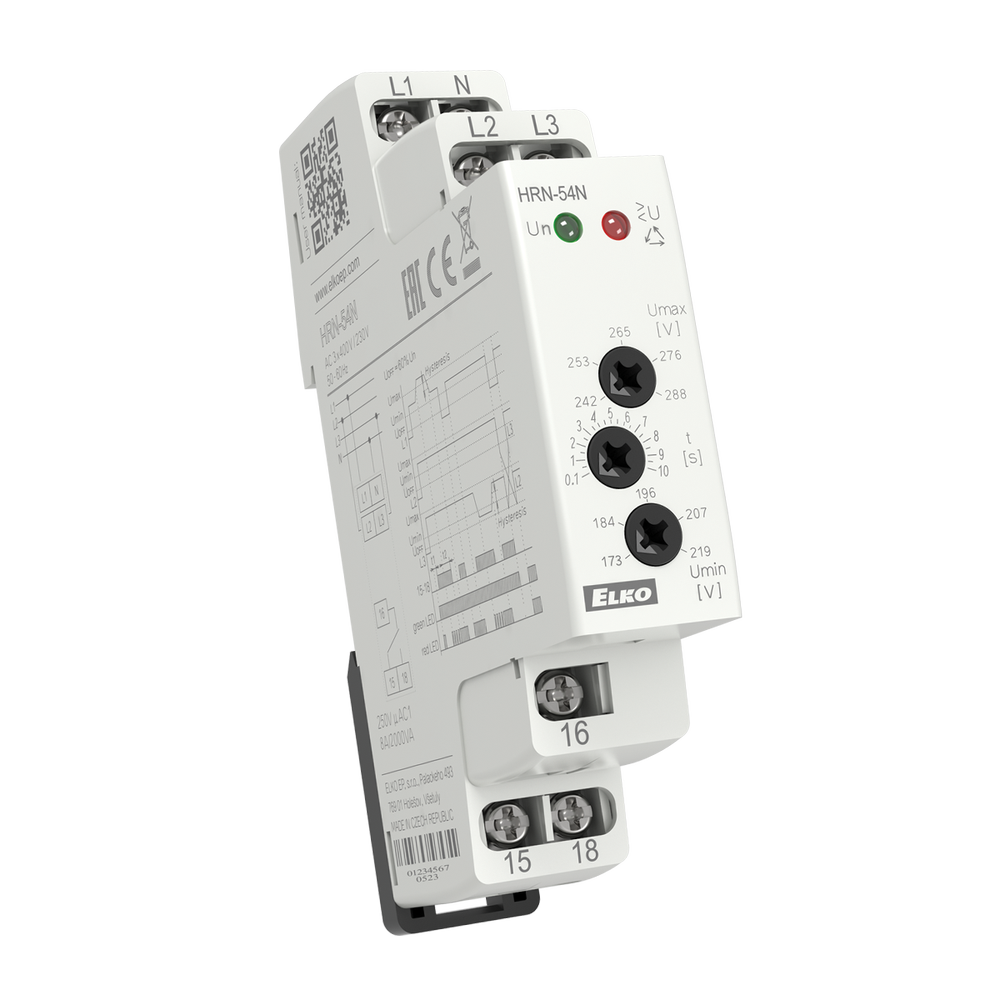

HRN-54N Hlídací napěťové relé v 3F s nastavitelnými úrovněmi

Relé v 3-fázové síti hlídá velikost fázových napětí. Lze nastavit dvě nezávislé úrovně napětí pro samostatné sledování podpětí a přepětí. Za normálních podmínek zůstává výstupní kontakt sepnutý, pokud se napětí pohybuje v rámci nastavených úrovní, červená LED nesvítí. Pokud napětí překročí nebo klesne pod nastavené úrovně, výstupní kontakt se rozepne a červená LED se rozsvítí, aby signalizovala chybový stav (během zpoždění bliká). Pokud hlídané napětí klesne pod 60 %Un (dolní úroveň UOFF, výpadek fáze), výstupní kontakt se okamžitě rozepne bez zpoždění reakce (t2) a červená LED indikuje chybový stav jako v předchozím případě. Pokud dojde k výpadku fáze během probíhající zpožděné reakce, výstupní kontakt se okamžitě rozepne.

HRN-54N: napájení L1, L2, L3-N, tzn. že relé hlídá i přerušení nulového vodiče (odlišnost od HRN-54, které díky napájení ze všech tří fází je schopno provozu i při výpadku jedné z fází)

HRN-54: Díky napájení ze všech tří fází je relé schopno provozu i při výpadku jedné z fází. (odlišnost od HRN-54N, které je napájeno L1, L2, L3-N, tzn. že relé hlídá i přerušení nulového vodiče)
