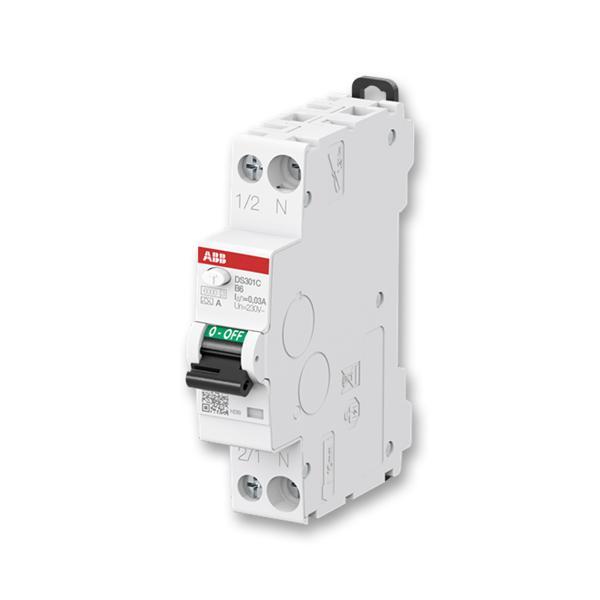

2CSR255163R1165 DS301C B16 A30

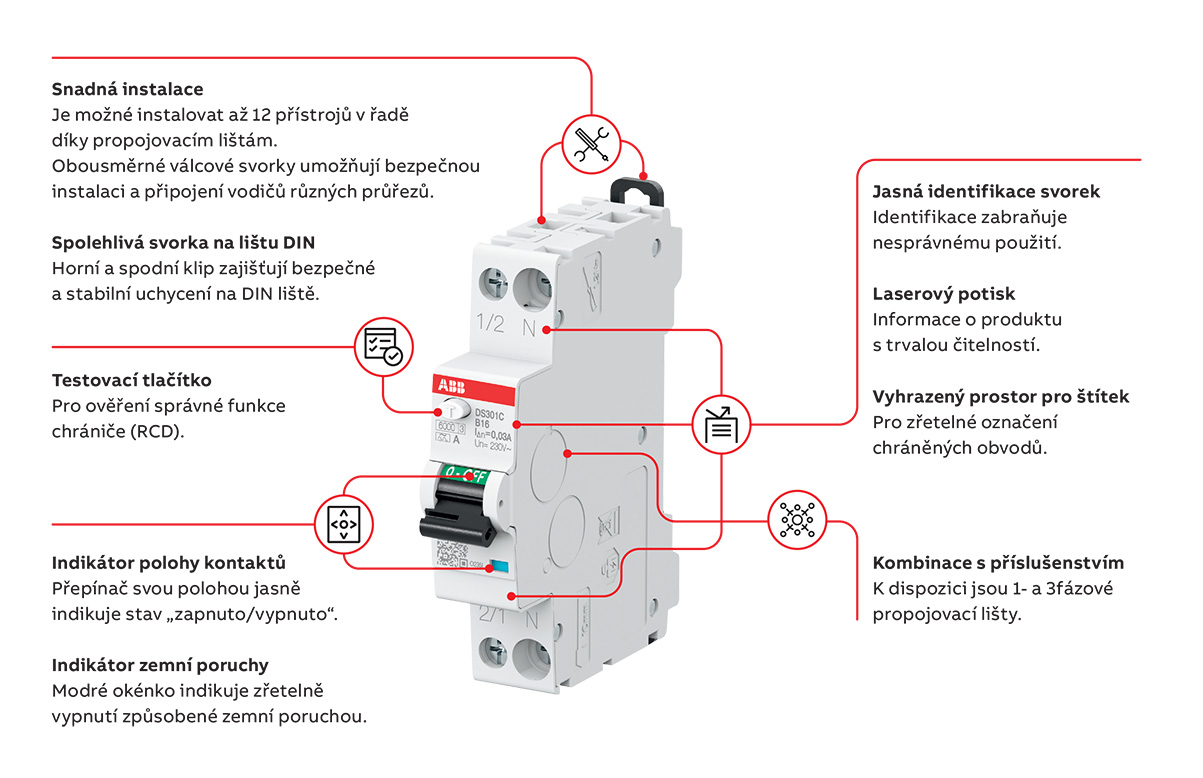

Kompaktní jednofázový chránič s nadproudovou ochranou „kombík“ s šířkou pouze 1 modul z řady instalačních jističochráničů ABB DS301C do 20 A ve dvoupólovém provedení, se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B. Zajišťuje ochranu proti úrazu elektrickým proudem, přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, zmíněná malá šířka, bezpečné svorky po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1, ČSN EN 61009-2-1.

Proudový chránič citlivý na reziduální proudy typu A je doporučovaný, detekuje spolehlivě pulzující stejnosměrné i střídavé proudy. Lze jej použít pro většinu spotřebičů a zařízení, například: myčka, pračka, sušička, LED svítidla, počítače, chytré spotřebiče, mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, okružní pila, čerpadlo bazénu. Avšak pro tepelná čerpadla, oběhová čerpadla a klimatizace lépe vyhovuje speciální typ F. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

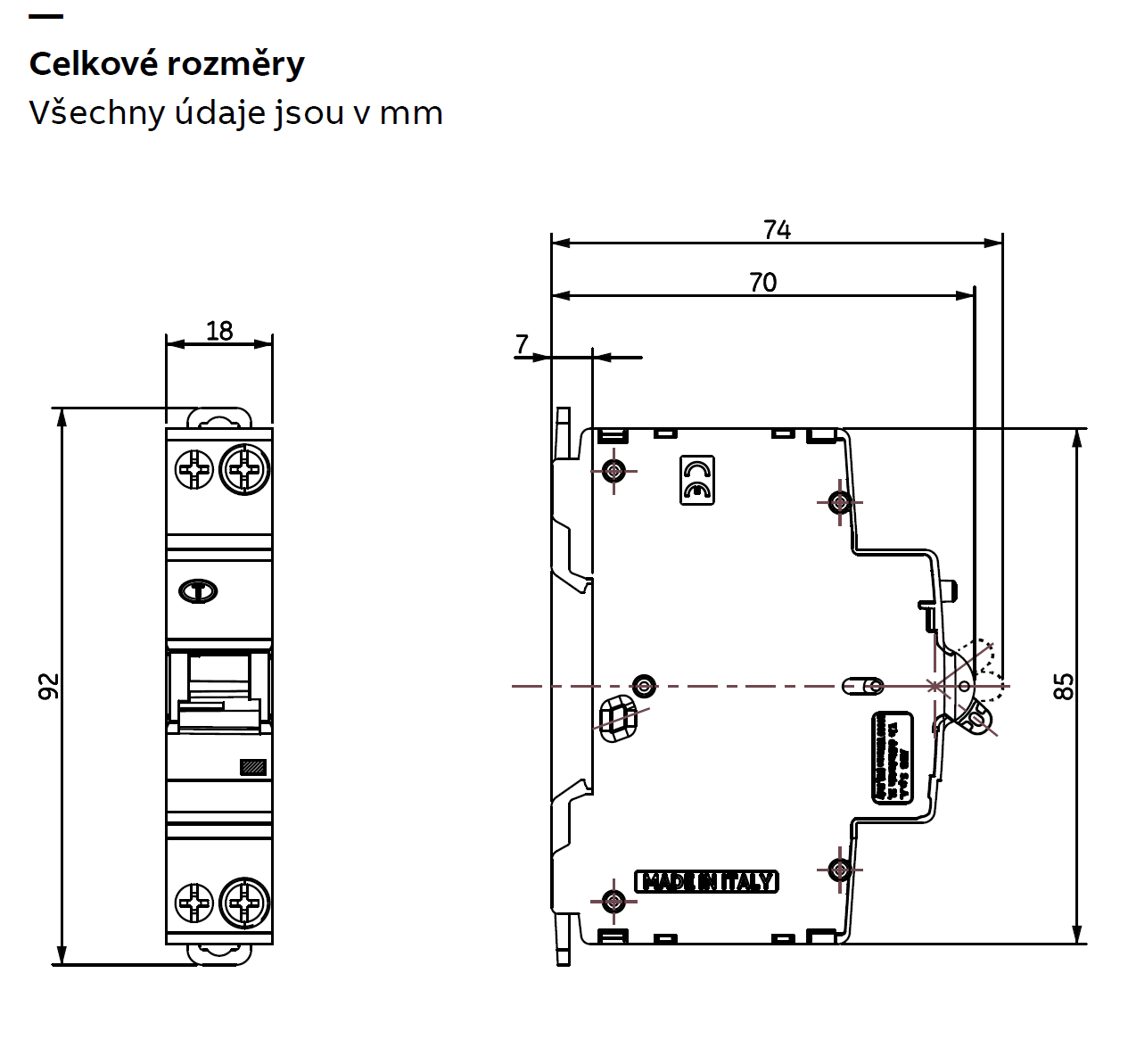

Rozměry jednomodulového kombichrániče ABB DS301C

Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

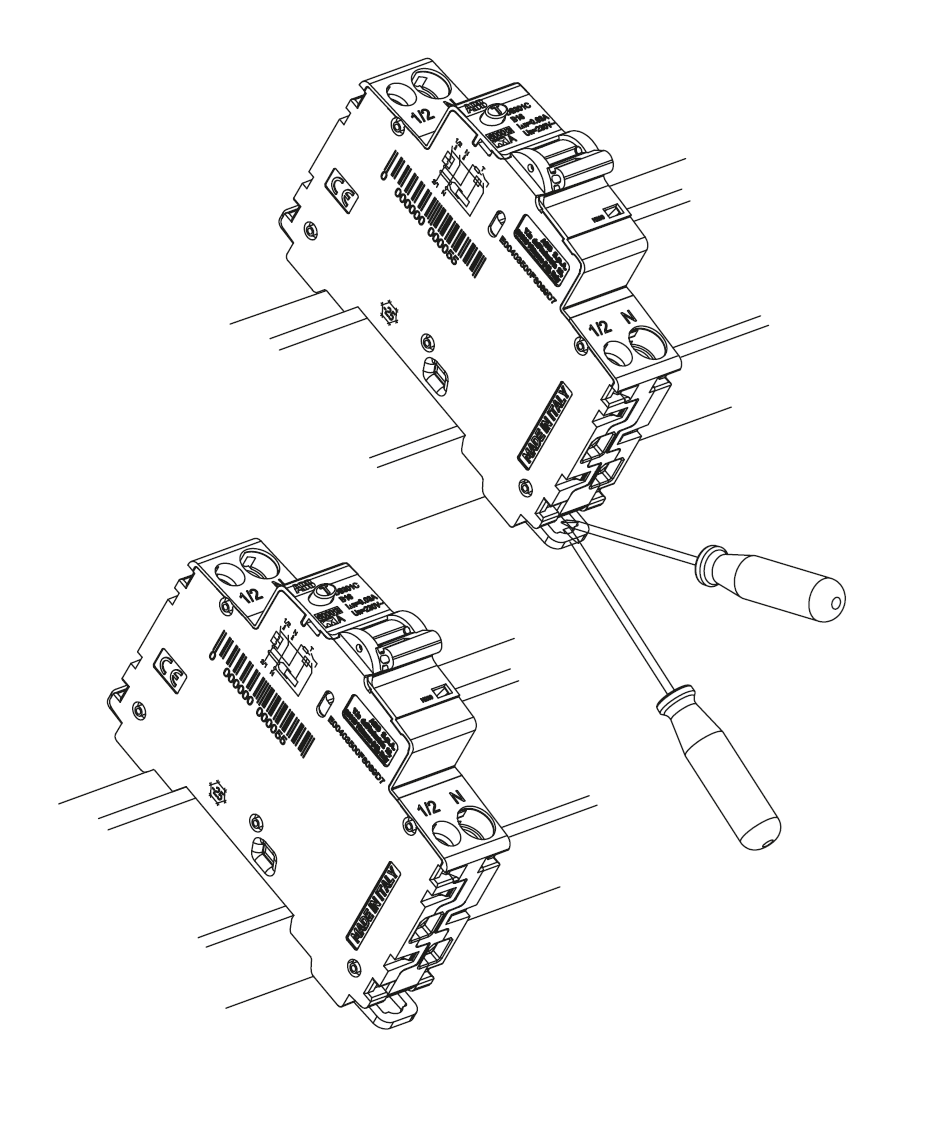

Instalace kombichrániče DS301C na DIN lištu

Jednoduchá a intuitivní instalace - pomocí šroubováku stáhnete klip ve spodní části, nakloníte přístroj, zadní horní prohlubeň umístíte na vrchní část lišty, posunete spodní část DS301C směrem k DIN liště a vyjmete šroubovák z klipu – zařízení je nyní nainstalováno.

Technické parametry

• Jmenovitý proud: 16 A
• Počet modulů/pólů: 1 (1P+N)
• Vypínací charakteristika: B
• Jmenovitá zkratová vypínací schopnost: 6 kA
• Jmenovitý reziduální proud: 30 mA
• Typ: A
• Možnost dovybavit příslušenstvím: Ne
• Indikátor polohy kontaktů: Ano
• Indikátor zemní poruchy: Ano
• Jmenovité napětí: 230/240 V AC
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP 20
• Teplota okolí: –25 °C až +55 °C
• Skladovací teplota: –40 °C až +70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 16 mm²
• Připojení pružného Cu vodiče: max.16 mm²
• Utahovací moment: 1,2 N∙m
• Max. průřez přípojnic: 10 mm²
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Rozměry (V × H × Š): 85 × 69 × 35 mm
