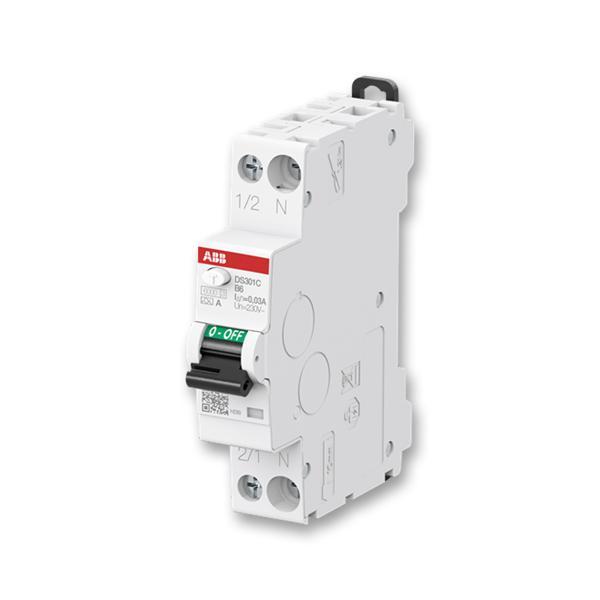

Kompaktní jednofázový jističochránič ABB DS301C, šířka 1modul, jmenovitý proud 16A, reziduální proud 30mA typ AC, vypínací schopnost 6 kA, charakteristika B, pro střídavé napětí 230V/400V AC. ABB 2CSR255063R1165

1 424.53
1 177,30 Kč bez DPH
Skladem 0 ks
ks

Info o produktu

Číslo zboží
  • 4A800185
Výrobce
  • ABB
Kód výrobce
  • 2CSR255063R1165
EAN
  • 8012542360650
Twitter Facebook

Podrobné informace k produktu 2CSR255063R1165

DS301C B16 AC30

Kompaktní jednofázový chránič s nadproudovou ochranou „kombík“ s šířkou pouze 1 modul z řady instalačních jističochráničů ABB DS301C do 20 A ve dvoupólovém provedení, se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B. Zajišťuje ochranu proti úrazu elektrickým proudem, přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, zmíněná malá šířka, bezpečné svorky po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1, ČSN EN 61009-2-1.

Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

  • Jmenovitý proud: 16 A
  • Počet modulů/pólů: 1 (1P+N)
  • Vypínací charakteristika: B
  • Jmenovitá zkratová vypínací schopnost: 6 kA
  • Jmenovitý reziduální proud: 30 mA
  • Typ: AC
  • Možnost dovybavit příslušenstvím: Ne
  • Indikátor polohy kontaktů: Ano
  • Indikátor zemní poruchy: Ano
  • Jmenovité napětí: 230/240 V AC
  • Jmenovitá frekvence: 50/60 Hz
  • Stupeň krytí: IP 20
  • Teplota okolí: –25 °C až +55 °C
  • Skladovací teplota: –40 °C až +70 °C
  • Připojení tuhého/slaněného Cu vodiče: max. 16 mm²
  • Připojení pružného Cu vodiče: max.16 mm²
  • Utahovací moment: 1,2 N∙m
  • Max. průřez přípojnic: 10 mm²
  • Montážní poloha: libovolná
  • Napájecí strana: libovolná
  • Rozměry (V × H × Š): 85 × 69 × 35 mm
Parametry produktu
Hmotnost: 0,11
Typ produktu: proudový kombi chránič RCBO
Počet pólů: 2
Funkce ochrany: reziduální proudy + nadproud
Jmenovitý proud: 16 A
Jmenovité napětí: 230/400 V AC
Počet fází: 1
Vypínací schopnost: 6 kA
Typ reziduálního proudu: AC
Reziduální proud: 30 mA
Stupeň krytí : IP 20
Modulová šířka: 1
Typ propojovacích kontaktů: pin
Vypínací charakteristika: B
