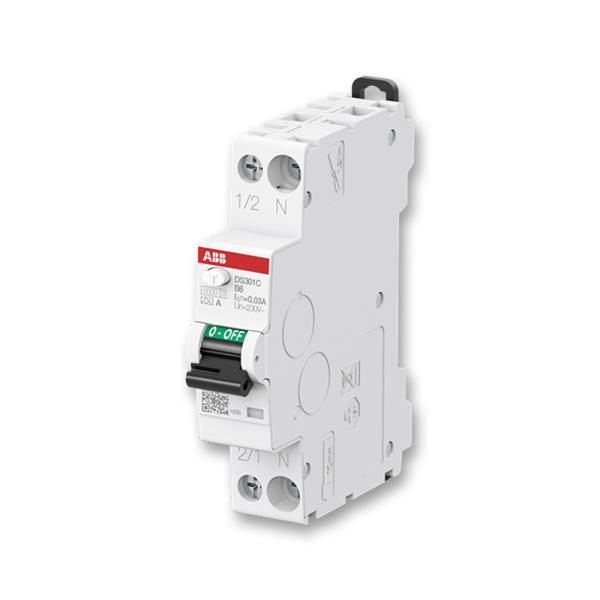

Kompaktní jednofázový chránič s nadproudovou ochranou „kombík“ s šířkou pouze 1 modul z řady instalačních jističochráničů ABB DS301C do 20 A ve dvoupólovém provedení, se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B. Zajišťuje ochranu proti úrazu elektrickým proudem, přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, zmíněná malá šířka, bezpečné svorky po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1, ČSN EN 61009-2-1.
Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.
Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.
Technické parametry
- Jmenovitý proud: 10 A
- Počet modulů/pólů: 1 (1P+N)
- Vypínací charakteristika: B
- Jmenovitá zkratová vypínací schopnost: 6 kA
- Jmenovitý reziduální proud: 30 mA
- Typ: AC
- Možnost dovybavit příslušenstvím: Ne
- Indikátor polohy kontaktů: Ano
- Indikátor zemní poruchy: Ano
- Jmenovité napětí: 230/240 V AC
- Jmenovitá frekvence: 50/60 Hz
- Stupeň krytí: IP 20
- Teplota okolí: –25 °C až +55 °C
- Skladovací teplota: –40 °C až +70 °C
- Připojení tuhého/slaněného Cu vodiče: max. 16 mm²
- Připojení pružného Cu vodiče: max.16 mm²
- Utahovací moment: 1,2 N∙m
- Max. průřez přípojnic: 10 mm²
- Montážní poloha: libovolná
- Napájecí strana: libovolná
- Rozměry (V × H × Š): 85 × 69 × 35 mm
