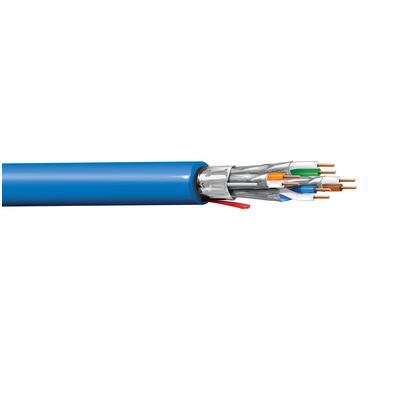

2201ENH Kabel dat.BELDEN F/FTP Cat.6A LSOH

Ethernetový instalační kabel CAT6A F/FTP LSOH je používaný ve veřejných prostorách a profesionálních oblastech, například v akademických institucích, grafických studiích a zdravotnictví. Určen pro horizontální instalace s vyšší bezpečností. Vysokorychlostní kategorie 6A nejlépe vyhovuje vysoké rychlosti do 10 Gbps a šířce pásma 500 MHz. Kabel podporuje protokoly 10GBASE-T, WiFi 6 a PoE 802.3bt s výkonem 100W a nižší. Kabel má stínění fólií kolem celku i každého páru FTP vhodné pro uložení samostatně i souběžně s dalším vedením bez vyššího elektromagnetického rušení. Třída hořlavosti je standardní Eca. Materiál pláště je bezhalogenový s nízkým vývinem kouře LSOH. Kabel vyhovuje normám ISO/IEC 11801-1, IEC 61034-2, EN 50173-1, IEC 60332-1-2, ANSI/TIA 568.2-D.

Porovnání vlastností CAT6A F/FTP LSOH

Kategorie: 5E , 6 , 6A , 7 , 7A

Maximální rychlost: 2,5Gbps , 5Gbps , 10Gbps

Protokoly: 2.5GBASE-T , 5GBASE-T , 10GBASE-T

Šířka pásma: 100 MHz , 250 MHz , 500 MHz , 1000 MHz

Vhodné pro WiFi standard: WiFi 4 , WiFi 5 , WiFi 6

Napájení po internetu PoE: 802.3af 15,4W , 802.3at 30W , 802.3bt 60W , 802.3bt 100W

Stínění: UTP , FTP , STP , SSTP, FFTP

Materiál pláště: PVC , PE , LSOH , LSOHFR

Třída hořlavosti: Fca , Eca , Dca , Cca , B2ca

Vysoce rychlá a spolehlivá kategorie 6A je k dispozici v několika variantách: se stíněním párů STP, stínění párů a celkové stínění fólií FFTP, materiál pláště venkovní PE / snížený kouř při hoření, bezhalogenový LSOH / oheň retardující LSOH B2ca. Pro všechny prvky sítě (kabely, datové zásuvky, patch panely,..) je doporučeno používat stejnou kategorii. Stíněnou kabeláž je třeba vždy uzemnit, zpravidla na obou koncích. Proto používejte stejný typ stínění kabelu i konektoru RJ45.

Technické parametry

• Kategorie: CAT 6A
• Podporované protokoly: 10GBASE-T a nižší
• Stínění: FFTP (F/FTP) fólie kolem celku i každého páru
• Šířka pásma: 500 MHz
• Typ a průměr vodiče: měděný drát AWG 23
• Izolace a průměr vodiče s izolací: PE 1,32 mm
• Materiál pláště: LSOH bezhalogenový, nízký vývin kouře
• Třída reakce na oheň CPR: Eca
• Barva pláště: modrá
• Průměr kabelu: 7,0 mm
• Informativní váha: 48 kg/km
• NVP (poměr rychlosti signálu k rychlosti světla): 77 %
• Delay skew (max. rozdíl zpoždění signálu mezi páry): ≤45 ns/100 m
• Provozní teplota: -30 °C až 60 °C

Nehořlavost a bezpečnost kabelu Belden LSOH Eca

Materiál pláště LSOH
LSOH ("low smoke, zero halogen") označuje kabely bezhalogenové s nízkým vývinem kouře, které výrazně snižují riziko otravy kouřem při požáru a tím zvyšují bezpečnost především na veřejných místech. Označení LSOHFR ("low smoke, zero halogen, fireproof") jsou navíc nehořlavé kabely, v praxi oheň retardující kabely funkční při požáru po určitou dobu.

Reakce na oheň CPR Eca
Třídy reakce na oheň CPR patří do evropské požární klasifikace hodnotící přispívání / zpomalení šíření plamene. U datových kabelů se užívají třídy B2ca / Cca / Dca / Eca / Fca. Nejodolnější proti požáru je B2ca. Třídy B2ca až Dca mají doplňkovou klasifikaci s,d,a. Hodnotí se dle norem ČSN EN 50575: Silové, ovládací a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.

Přehled kategorií strukturované kabeláže

• CAT 5E – domácnost, sociální sítě, videa, emaily
  praktická rychlost 300MB/s, protokoly 2.5GBASE-T (5GBASE-T na omezenou vzdálenost), šířka pásma 100MHz, WiFi 4, PoE 802.3at.
• CAT 6 – kancelářské budovy, moderní domácnost, státní správa, videokonference, online hraní her
  praktická rychlost 600MB/s, protokoly 2.5/5GBASE-T (10GBASE-T na vzdálenost 55m), šířka pásma 250MHz, WiFi 4, PoE 802.3at.
• CAT 6A – profesionální grafická studia, univerzity, zdravotnictví
  praktická rychlost 1,25GB/s, protokoly 10GBASE-T, šířka pásma 500MHz, WiFi 5 a 6, PoE 802.3bt.
• CAT 7 – akademické instituty, datová centra, průmysl
  praktická rychlost 1,25GB/s, protokoly 10GBASE-T, šířka pásma 600MHz, WiFi 5 a 6, PoE 802.3bt.

Pro požadavky rychlosti a počtu připojených zařízení je směrodatná kategorie strukturované kabeláže. Při výběru instalačních datových kabelů myslete na budoucí požadavky sítě. Kvalitnější kabel s vyšší kategorií nyní ušetří výměnu kabeláže v budoucnu. Dnes je všeobecně doporučováno instalovat strukturovanou kabeláž CAT 6, která je vhodná pro dnešní i budoucí sítě. Pro plnou podporu protokolu 10GBASE-T zvolte CAT 6A nebo vyšší.
