Bezhalogenový sdělovací kabel JXFE-V 1x2x0,8 nehořlavý stíněný pro pevné i volné uložení. 1 pár žil průměru 0,8mm, napětí 100V. Kabel funkční při požáru a oheň retardující dle B2ca. Odebírejte po metrech.

20.04
16,56 Kč bez DPH
Skladem 123 m
m

Info o produktu

Číslo zboží
  • 1NA01125
Výrobce
  • prověření výrobci
Twitter Facebook

Podrobné informace k produktu

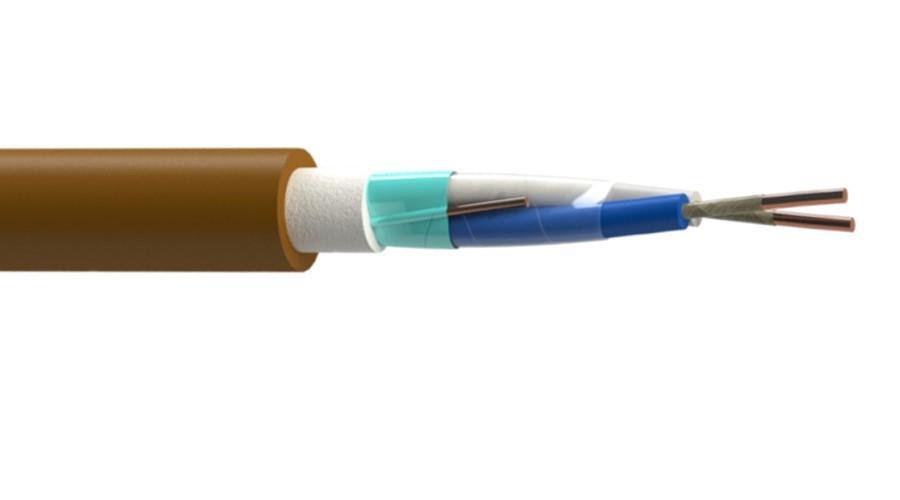

Kabel JXFE-V 1 x 2 x 0,8

Použití

Bezhalogenové protipožární sdělovací kabely se používají v telekomunikačních, signálních a nouzových obvodech, v prostorách s větším výskytem osob a nebezpečím požáru: obchodní centra, hotely, nemocnice, divadla, letiště, výškové budovy, tunely, metro a další. Splňují vysoké nároky na protipožární ochranu, odolnost proti šíření plamene, zachování funkčnosti při požáru i ochranu zdraví osob. Typicky se používají pro převodníky RS485 a RS232, EZS a EPS, obvody měření a regulace, slaboproudé rozvody, pro přenos signálů komunikačních sítí do úrovně LAN cat.3 ve všech telekomunikačních a signálních obvodech.

Kabel splňuje podmínky pro volně vedené kabely dle Vyhlášky č. 23/2008 Sb. a její novelizaci 268/2011 Sb. Kabel je určen pro vnitřní i venkovní prostředí, volné i pevné uložení, uložení na hořlavý podklad. Kabel není určen pro přímé uložení do země ani pro trvalé namáhání v ohybu. Kabel v souladu se směrnicí SM 22-2012-01

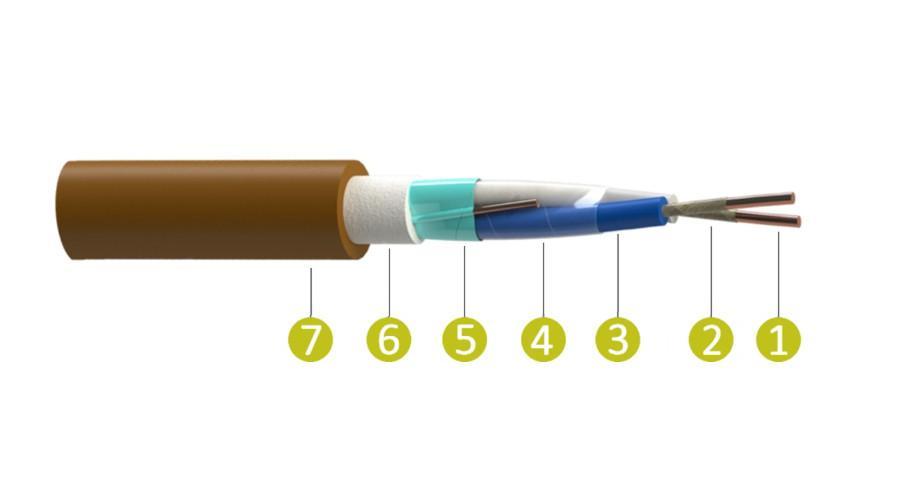

Konstrukce

  1. Měděné kulaté plné jádro RE, třída 1
  2. Přídavná izolace (skloslídová páska) (dle výrobce)
  3. Izolace XLPE (zesítěná bezhalogenní směs), žíly stočeny do páru
  4. Dielektrická, bezhalogenní páska
  5. Stínění AL folií s příložným Cu drátkem
  6. Výplň bezhalogenová
  7. Plášť oheň retardující a bezhalogenový FRNC polymer hnědý

Technické parametry

  • Jmenovité napětí: 100 V
  • Zkušební napětí: 1 kV AC
  • Počet párů žil x počet žil v páru x jmenovitý průměr: 1 x 2 x 0,8 mm
  • Stínení: ano
  • UV stabilní: ano
  • Norma TP: TP 10/11
  • Požární třída reakce na oheň (CPR) dle ČSN EN 15601-6, ČSN EN 13501-6, ČSN EN 50399:2012: B2CA
  • Tvorba kouře a dýmu při hoření: s1
  • Tvorba kapek a odkapávání při hoření: d0
  • Elektrická vodivost a kyselost: a1
  • Hoření ve svazku: ČSN EN 60332-3-22:10
  • Bezhalogenový, nízká korozivita plynů při hoření dle: ČSN EN 60754-2:15
  • Nízká hustota kouře při hoření dle: ČSN EN 61034-2:06
  • Barevné značení žil: IEC 60189-2
  • Vnější průměr kabelu: 6,3 mm *
  • Minimální poloměr ohybu: 63 mm *
  • Informativní hmotnost: 0,045 kg/m *
  • Teplota při provozu: -30°C až +90°C
  • Teplota při manipulaci: -5°C až +50°C
  • Barva pláště: hnědá

* některé hodnoty se mohou mírně lišit v závislosti na výrobci a použitých technologiích při výrobě.

Nehořlavost a bezpečnost kabelu JXFE-V - P30-R, P60-R, P90-R, B2ca-s1,d0,a1

Materiál pláště FRNC
FRNC ("flame retardant, non corrosive") označuje kabely bezhalogenové s nízkým vývinem kouře, které výrazně snižují riziko otravy kouřem při požáru a tím zvyšují bezpečnost především na veřejných místech.

Funkčnost při požáru P30-R, P60-R, P90-R
Třída funkčnosti kabelových tras zkoušených po dobu 30 minut / 60 minut / 90 minut v normových podmínkách požáru. Funkčnost kabelového systému se může lišit podle výrobce kabelu a způsobu instalace: P30-R, P30-R - P90-R, P60-R, P90-R, PH120-R, P75090-M (ČSN 73 0895, ZP27/2008, DIN 4102-12:98, STN 92 0205:12)

Reakce na oheň CPR B2ca
Třídy reakce na oheň CPR patří do evropské požární klasifikace hodnotící přispívání / zpomalení šíření plamene. U datových kabelů se užívají třídy B2ca / Cca / Dca / Eca / Fca. Nejodolnější proti požáru je B2ca. Třídy B2ca až Dca mají doplňkovou klasifikaci s,d,a. Hodnotí se dle norem ČSN EN 50575: Silové, ovládací a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.

Vývin kouře s1
Třídy hodnotící tvorbu kouře "smoke" při hoření s1 / s2 / s3. Nejmenší vývin kouře má třída s1. Třída s1a má velmi pomalé šíření kouře. Hodnotí se dle norem IEC ČSN EN 61034-1 a 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 1: Zkušební zařízení, Část 2: Zkušební postup a požadavky.

Odletující hořící kapky d0
Třídy hodnotící tvorbu odletujících hořících částeček a kapek "droplets" při hoření d0 / d1 / d2. Nejmenší tvorbu kapek má třída d0. Hodnotí se dle norem IEC ČSN EN 60332-1-1 a 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-1/1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací.

Kyselost plynů vznikajících při hoření a1
Třídy hodnotící kyselost "acidity" a elektrickou vodivost při hoření a1 / a2 / a3. Nejmenší kyselost má třída a1. Hodnotí se dle norem IEC ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity.

Parametry produktu
Hmotnost: 0,045
Počet vodičů: 1 x 2 vodiče
Průřez vodiče: 0,8 mm
Konstrukce jádra: Drát
Materiál pláště: polymer FRNC
Bezhalogenový: ano, ČSN EN 60754-2
Samozhašivost: ano, funkční při požáru
Materiál izolace vodiče: XLPE
Jmenovité napětí: 100 V
Poloměr ohybu: 10 D
Třída reakce na oheň: B2ca s1, d0, a1
