H116115 Stožárová výzbroj SV 6.16.4/2 (dva nosiče pojistek)

Stožárové výzbroje řady SV jsou sestavené z řadových svorek, pojistkových svorek a příslušenství. Svorkovnice jsou umístěné na DIN liště TH 35 o různých délkách (délka lišty je závislá na druhu stožárové svorkovnice).

Stožárová výzbroj SV 6.16.4/2 (H116115) je průchozí svorkovnice určena pro čtyřvodičovou soustavu, krytí svorkovnice je IP 20. Do všech typů stožárových svorkovnic lze připojit hliníkové i měděné vodiče. Všechny svorky v sestavách stožárových svorkovnic jsou označeny popisem a včetně barvy izolačního pouzdra jasně definují, pro jaký vodič je svorka v sestavě určena.

Hlavní parametry stožárové svorkovnice SV 6.16.4/2 (H116115)

• Materiál izolantu polyamid PA 6, hořlavost V0 dle UL 94, bez halogenů
• Nadstandardní povrchová úprava spojovacích i elektrovodných částí
• Možnost připojení hliníkových i měděných vodičů
• Vodivě spojené svorky PE s lištou DIN
• Krytí IP 20
• Oddělení fázových svorek středovými přepážkami
• Svorky ve výzbrojích jsou označeny popisem
• Certifikace státní zkušebny a soulad s normami EU

Konstrukce stožárové výzbroje

Izolační část řadových svorek osazených ve stožárové výzbroji je vyrobena z polyamidu PA 6, vodivá část z mosazi s galvanickou povrchovou úpravou. TH lišta je upravena tak, aby bylo možné svorkovnice aplikovat v různých typech stožárů veřejného osvětlení. Krytí stožárových výzbrojí je IP 20. (Typy sestavené ze svorek RSA 35 A s připojeným vodičem průřezu 10 mm² a menším nebo bez vodiče je nutné pro docílení krytí IP 20 doplnit příslušenstvím: boční krytkou pro RSA 35 A, obj. číslo G 420 066).

Technické parametry

• Jmenovitý průřez [mm²]: 16
• Jmenovitý proud [A]: 76
• Jmenovité izolační napětí [V]: 1000
• Jmenovité impulsní výdržné napětí [V]: 4000
• Rozsah upínaných vodičů [mm²]: 1,5 ÷ 25
• Složení svorkovnice (hlavní svorka): 6 x RSA 16 A
• Složení svorkovnice (hl. svorka pro PE vodiče): 1 x RSA PE 16 A
• Složení svorkovnice (pojistková svorka): 2 x RSP 4
• Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (samostatné): 2 / 6,3
• Maximální rozptýlený výkon Pvk [W] dle uspořádání / jmenovitý proud pojistky [A] (kombinované): 1 / 6,3
• Velikost tavné pojistkové vložky: Keramická F, M, T, velikost 5x20, jmenovitý proud 6,3A
• Utahovací moment [Nm] svorkovnice / pojistková svorka: 2 / 0,5
• Nástroj svorkovnice / pojistková svorka: PH2 / PH0
• Stupeň znečištění: 2
• IP: 20
• Provozní teplota [°C]: -40°C - +55°C
• Norma: ČSN EN 60947-7-1; ČSN EN 60947-7-2; ČSN EN 60947-7-3

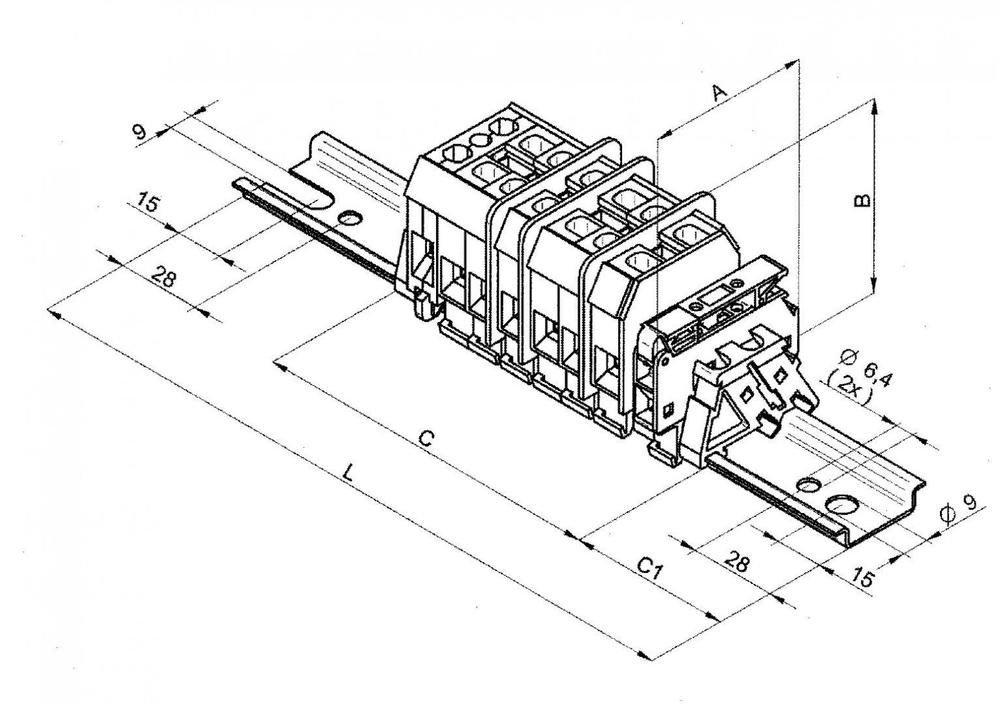

• Rozměry:
• Rozměr - A [mm]: 55
• Rozměr - B [mm]: 61
• Rozměr - C [mm]: 134
• Rozměr - C1 [mm]: 50
• Rozměr - L [mm]: 235
