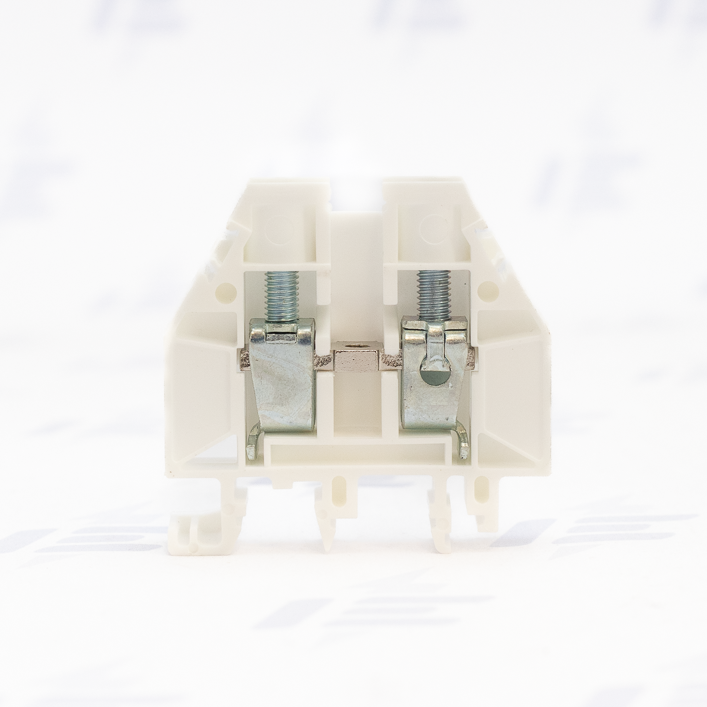

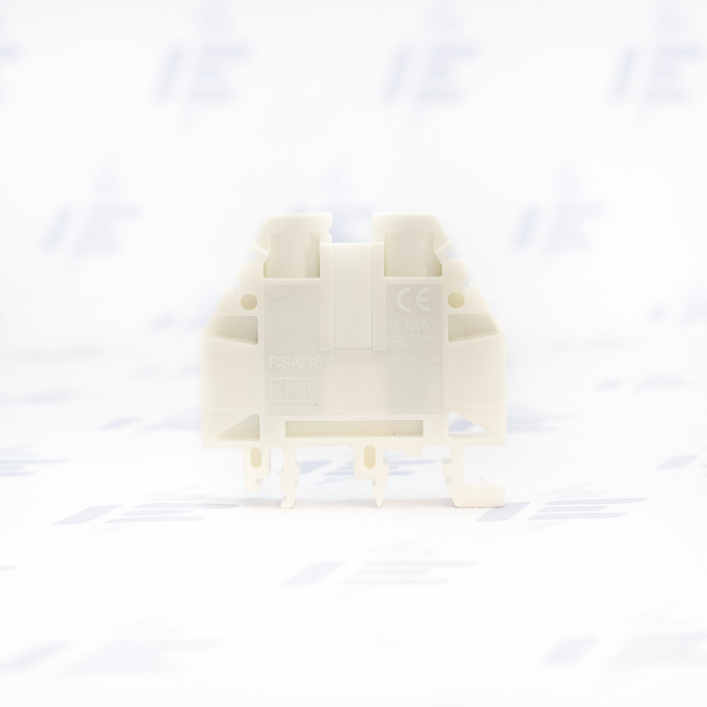

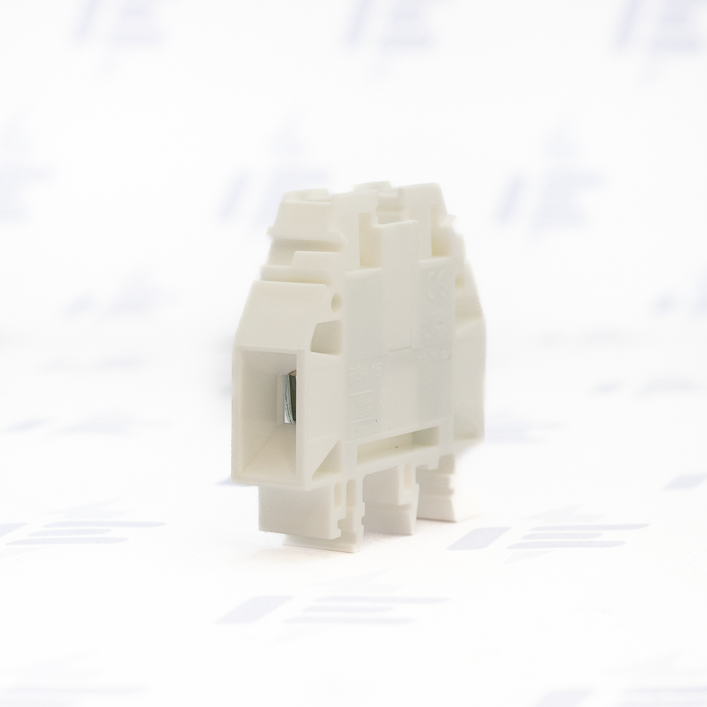

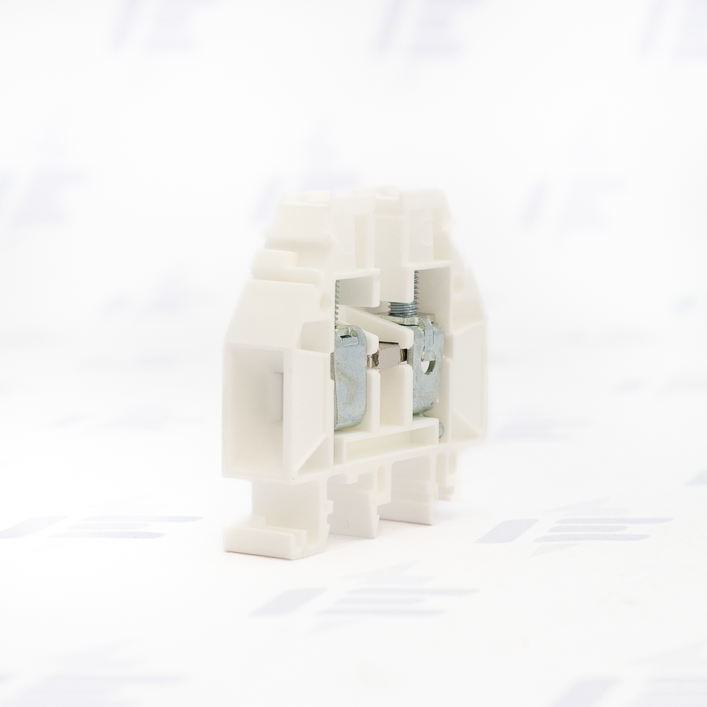

A161116 Řadová svorka RSA 16 A - bílá

Technické parametry

Jmenovitý proud [A]

101

Jmenovité napětí [V]

750~; 830=

Šířka / výška / délka [mm]

12,1 / 51,5 / 53

Rozsah upínaných vodičů [mm²]
Cu (D-plný tuhý vodič)
Cu (L-slaněný vodič)
Al


1,5/25
1,5/16
2,5/16

Maximální počet vodičů x průřez vodičů [mm²]
Cu (D-plný tuhý vodič)
Cu (L-slaněný vodič)


2x (1,5/6); 3x(1,5/4)
2x (1,5/6); 3x(1,5/4)

Elektrická pevnost [kV]

Zkratová odolnost [A]

1920

Stupeň znečištění

Utahovací moment šroubu [Nm]

Délka odizolování vodiče [mm]

9,5

Doporučená délka dutinky [mm]

10

Max. vnější průměr dutinky [mm]

Břit šroubováku (křížový/plochý)

PH 1 / 0,8 x 4

Provedení

Izolační pouzdro

Polyamid (PA), hořlavost V0, bez halogenů

Elektrovodná část

Mosaz (galvanicky pokoveno Ni)

Upevňovací část

Tepelně zušlechtěná ocel (galvanicky pokoveno ZnCoCr)

Barevná provedení

bílá

sv.modrá

tm.modrá

hněď GOBI

hněď čokoládová

červená

oranžová

černá

fialová

šedá
