Podrobnosti o produktu
modrá neonová kontrolka je součástí mechanismu
Typy použití - spínače a přepínače
- Spínání obvodů s odporovou indukční zátěží, žárovkových a zářivkových svítidel, transformátorů, malých motorů, ventilátorů a dalších elektrických spotřebičů.
- Spínače s orientační nebo signalizační kontrolkou mají neonovou kontrolku namontovanou v mechanismu
- Modrá orientační kontrolka slouží k lokaci spínače ve zhoršených světelných podmínkách. Svítí ve vypnutém stavu a při sepnutí spínače zhasne. Proud tekoucí kontrolkou ve vypnutém stavu může u kompaktních úsporných zářivek způsobovat jejich problikávání zvláště pokud je jejich jmenovitý výkon nižší než 25W.
- Signalizační oranžová kontrolka upozorňuje, že spínaný spotřebič je zapnut. Ve vypnutém stavu nesvítí.
Základní technická data - obecně
- Jmenovitý proud a napětí: 10AX 250V AC, 16AX 250V AC, 20AX a 32A (25AX).
- Materiál: samozhášivý bezhalogenový netříštivý technopolymer odolný vůči běžným čistícím prostředkům a UV záření.
- Orientační a signalizační kontrolky jsou vnitřně zapojené neonové lampy (není nutné je do vypínače instalovat a zapojovat). Proud tekoucí orientační kontrolkou může způsobovat problikávání kompaktních zářivek ve vypnutém stavu s výkonem nižším než 25W. Jmenovité hodnoty: max.proud 1 mA, maximální oteplení 15°C
Instalace

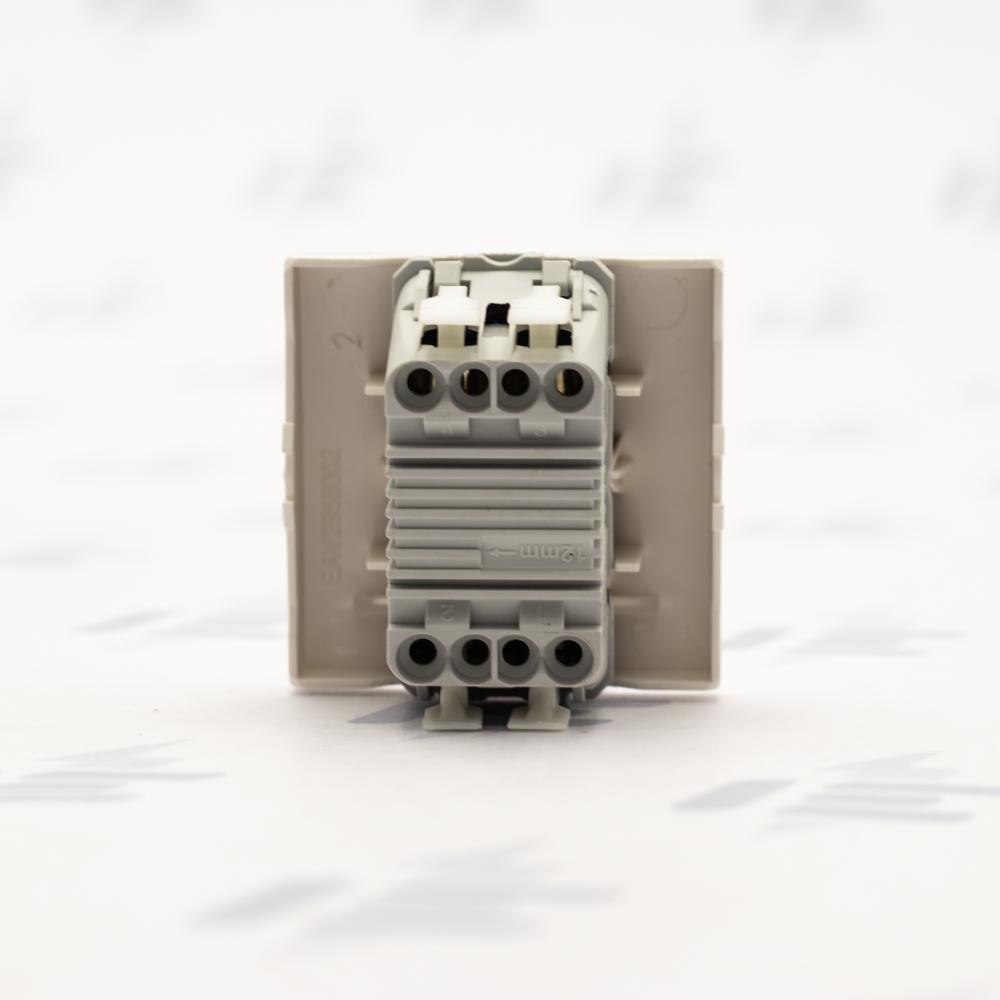

- Mechanismy spínačů a tlačítelk lze velmi jednoduše namontovat a vyjmout z montážního rámečku s použitím běžného šroubováku. Správné namontování signalizuje jemné cvaknutí plastových západek o montážní rámeček.
- Dimenzování svorek:
- Bezšroubové a šroubové svorky mechanismů 10A jsou uzpůsobeny pro připojení plných i lankových vodičů o průřezu 2,5mm2
- Šroubové svorky mechanismů 16A jsou uzpůsobeny pro připojení plných i lankových vodičů do průřezu 4mm2
- Šroubové svorky mechanismů 32A jsou uzpůsobeny pro připojení plných i lankových vodičů do průřezu 6mm2
- Svorka pro připojení fázového vodiče je provedena z červeného plastu
