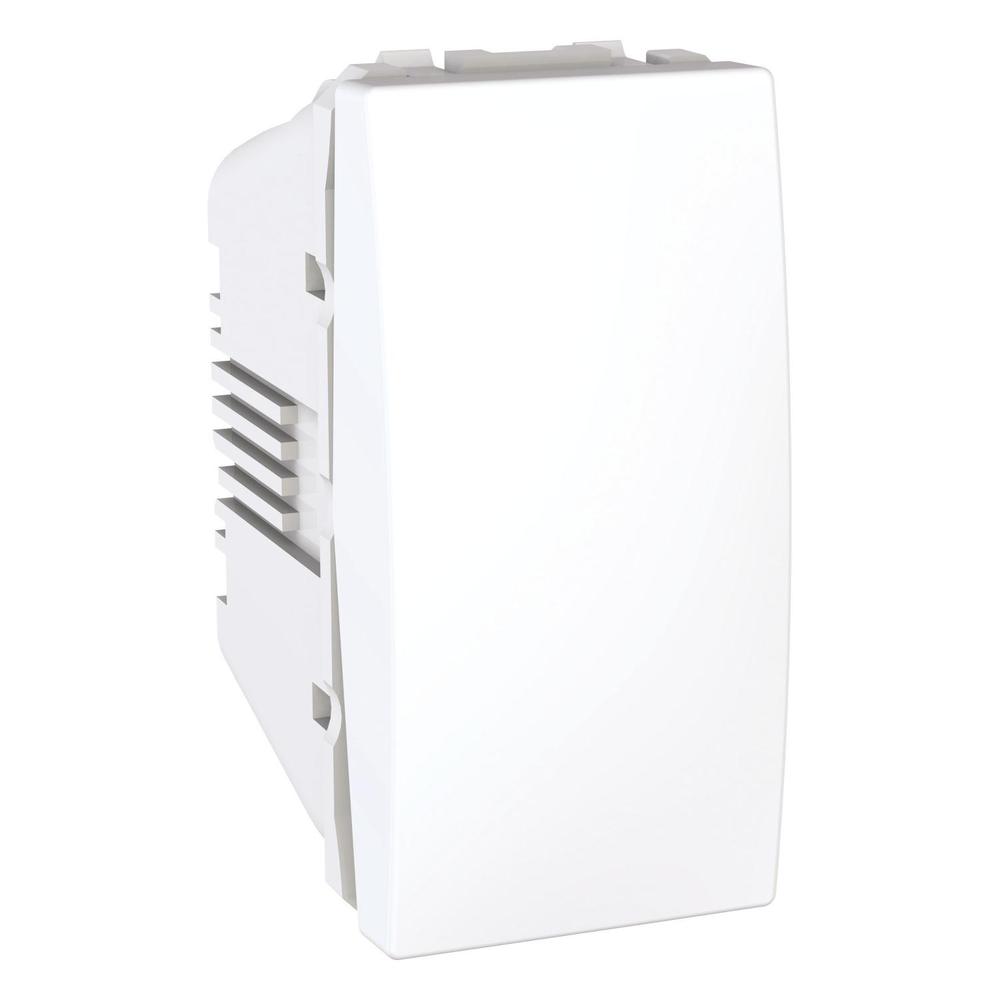

Unica - Přepínač střídavý, řazení 6, 1 modul, šroubové svorky, Polar

117.66
97,24 Kč bez DPH
Skladem 0 ks
ks

10AX, 250 V

Info o produktu

Číslo zboží
  • 3SA00477
Výrobce
  • Schneider Electric
Kód výrobce
  • MGU3.103T.18
EAN
  • 8420375124668
Twitter Facebook

Podrobné informace k produktu MGU3.103T.18

Unica - Přepínač střídavý, řazení 6, 1 modul, šroubové svorky, Polar

VÝPRODEJ !! Cena platí pouze do vyprodání zásob a pro množství skladem.

Podrobnosti o produktu

Typy použití - spínače a přepínače

  • Spínání obvodů s odporovou indukční zátěží, žárovkových a zářivkových svítidel, transformátorů, malých motorů, ventilátorů a dalších elektrických spotřebičů.
  • Spínače s orientační nebo signalizační kontrolkou mají neonovou kontrolku namontovanou v mechanismu
  • Modrá orientační kontrolka slouží k lokaci spínače ve zhoršených světelných podmínkách. Svítí ve vypnutém stavu a při sepnutí spínače zhasne. Proud tekoucí kontrolkou ve vypnutém stavu může u kompaktních úsporných zářivek způsobovat jejich problikávání zvláště pokud je jejich jmenovitý výkon nižší než 25W.
  • Signalizační oranžová kontrolka upozorňuje, že spínaný spotřebič je zapnut. Ve vypnutém stavu nesvítí.


Základní technická data - obecně
  • Jmenovitý proud a napětí: 10AX 250V AC, 16AX 250V AC, 20AX a 32A (25AX).
  • Materiál: samozhášivý bezhalogenový netříštivý technopolymer odolný vůči běžným čistícím prostředkům a UV záření.
  • Orientační a signalizační kontrolky jsou vnitřně zapojené neonové lampy (není nutné je do vypínače instalovat a zapojovat). Proud tekoucí orientační kontrolkou může způsobovat problikávání kompaktních zářivek ve vypnutém stavu s výkonem nižším než 25W. Jmenovité hodnoty: max.proud 1 mA, maximální oteplení 15°C


Instalace
  • Mechanismy spínačů a tlačítelk lze velmi jednoduše namontovat a vyjmout z montážního rámečku s použitím běžného šroubováku. Správné namontování signalizuje jemné cvaknutí plastových západek o montážní rámeček.
  • Dimenzování svorek:
  • Bezšroubové a šroubové svorky mechanismů 10A jsou uzpůsobeny pro připojení plných i lankových vodičů o průřezu 2,5mm2
  • Šroubové svorky mechanismů 16A jsou uzpůsobeny pro připojení plných i lankových vodičů do průřezu 4mm2
  • Šroubové svorky mechanismů 32A jsou uzpůsobeny pro připojení plných i lankových vodičů do průřezu 6mm2
  • Svorka pro připojení fázového vodiče je provedena z červeného plastu



Parametry produktu
Hmotnost: 0,024
Název barvy: Schneider polar
Typ produktu: vypínač
Díl kompletace: přístroj
Barva: Bílá
Design: Unica
Kryt, klapka: jednoduchá
Řazení vypínače: č. 6
Montáž: zapuštěná
Svorky připojení: Šroubové
Jmenovitý proud: 10 A
Montážní hloubka: 22 mm
Jmenovité napětí: 250 V AC
Stupeň krytí: IP 20
