287.38
237,50 Kč bez DPH
Skladem 11 ks

Pojistkový odpínač z pojistkového systému OEZ Varius. 2póly, určen pro válcové pojistkové vložky velikosti 10x38mm. OEZ:41014

Info o produktu

Číslo zboží
  • 4DS00004
Výrobce
  • OEZ
Kód výrobce
  • OPVP10-2
EAN
  • 8590125410140
Twitter Facebook

Podrobné informace k produktu OPVP10-2

Pojistkový odpínač

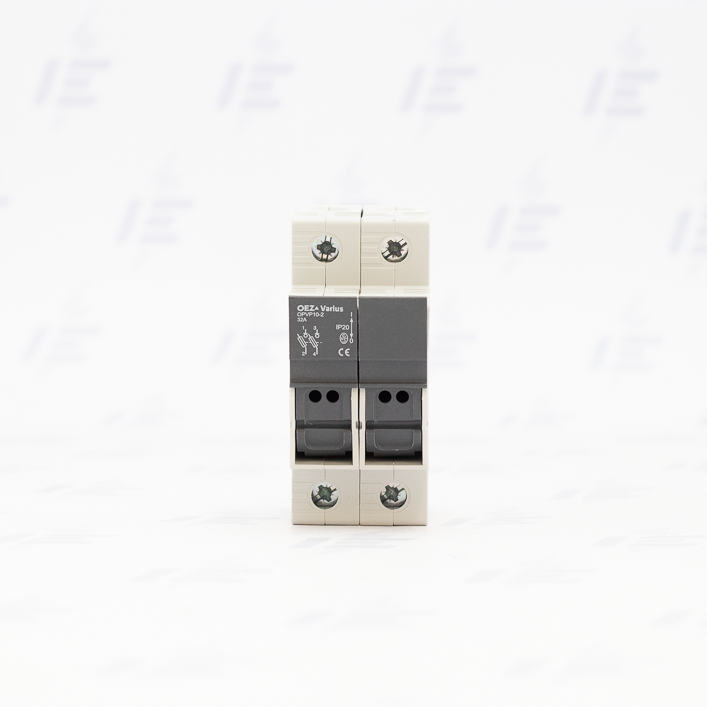

Pojistkový odpínač OPVP10-2 32A OEZ:41014 Varius

Pojistkový odpínač OPVP10 určený pro výkonové válcové pojistkové vložky PV10 a PVA10 pojistkového systému OEZ Varius. Vlastnosti pojistkových odpínačů OPVP:

  • Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
  • Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
  • Možnost plombování
  • Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.
  • Možnost propojení propojovacími lištami.
  • Možnost použití adaptéru na přípojnice s roztečí 60 mm 8US1661-5FK02 u OPVP10 a OPVP14.
  • Přístroje jsou řešeny jako modulární pro výřez v krycí desce rozváděče 45 mm.
  • Montáž na DIN lišty podle ČSN EN 60715 (doporučena ocelová lišta)
  • Zapojení přívodů spodem je možné bez omezení elektrických parametrů (přístroj je doporučeno doplnit informací "POZOR, PŘÍVOD SPODEM").
  • Jmenovitý proud: 32 A
  • Počet pólů: 2
  • Jmenovité napětí AC / DC: 690 V / 440 V
  • Jmenovité impulzní výdržné napětí: 6 kV
  • Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
  • Jmenovitý krátkodobý výdržný proud / AC 690 V / 1s: 1,6 kA
  • Jmenovité izolační napětí: 800 V AC
  • Signalizace: ne
  • Ztráty bez pojistkové vložky / In: 4,5 W
  • Max. ztráty pojistkové vložky: 4,3 W
  • Elektrická trvanlivost: 300 cyklů
  • Mechanická trvanlivost: 1700 cyklů
  • Současně spínaný N vodič: ne
  • Průřez připojených vodičů: 0,75 - 25 mm²
  • Montáž na DIN lištu: Ano
  • Rozměry [mm]: 36 x 83,5 x 62,6
  • Rozteč přípojnic: 60 mm
  • Stupeň krytí: IP20
  • Velikost pojistkové vložky [mm]: 10x38
  • Rozsah pracovních teplot okolí: -25 ~ +55 °C
Parametry produktu
Hmotnost: 0,099
Typ produktu: pojistkový odpínač
Rozměry pojistky: 10x38 mm
Počet pólů: 2
Jmenovitý proud: 32 A
Jmenovité napětí: 690 V AC
Jmenovité napětí: 440 V DC
Modulová šířka: 2
Stupeň krytí : IP 20
