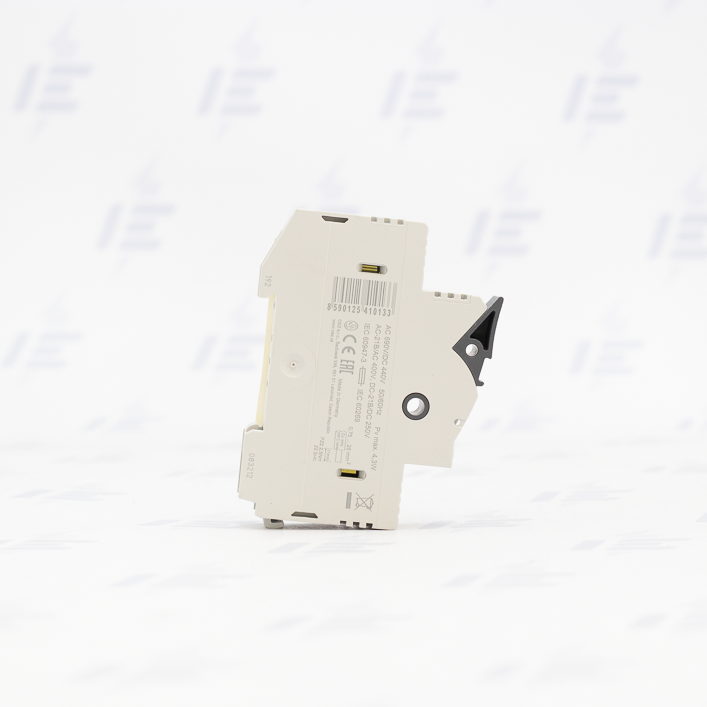

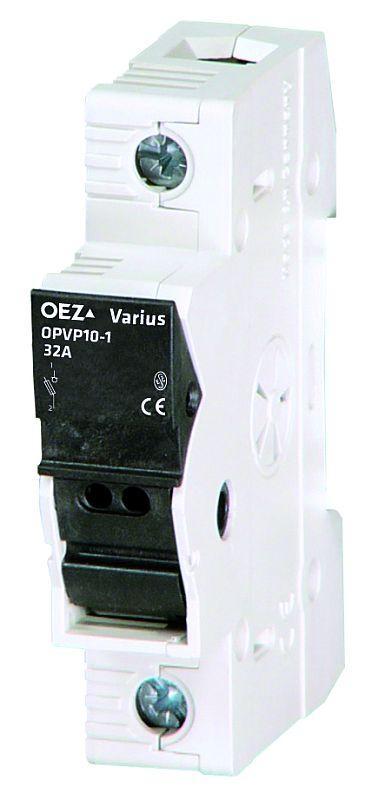

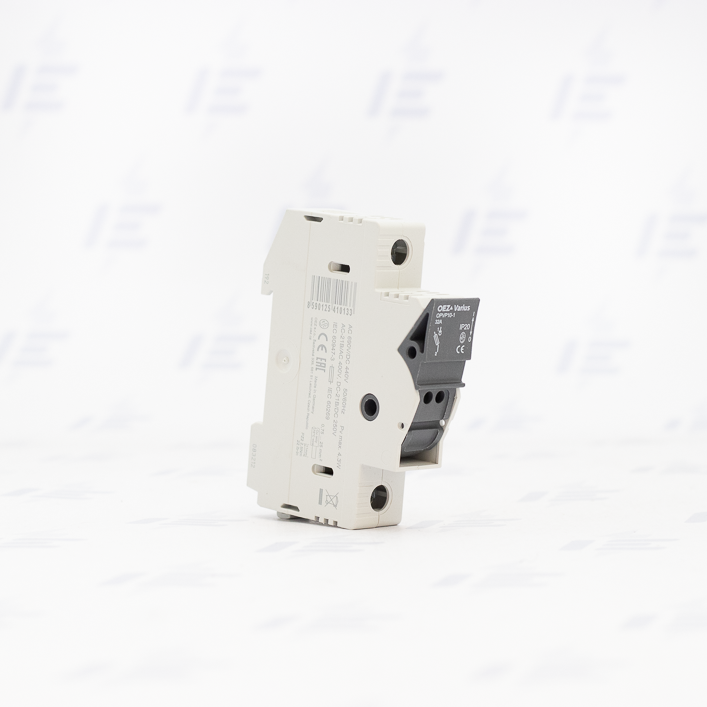

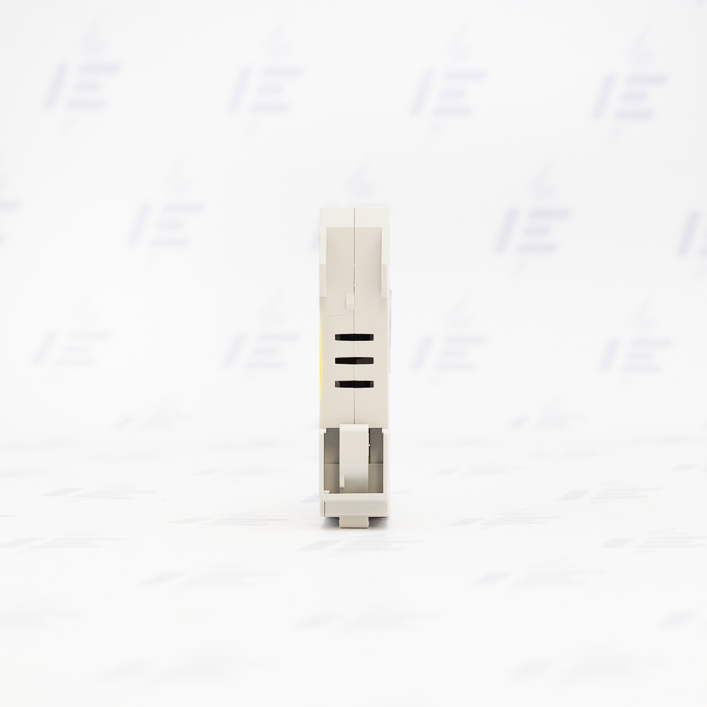

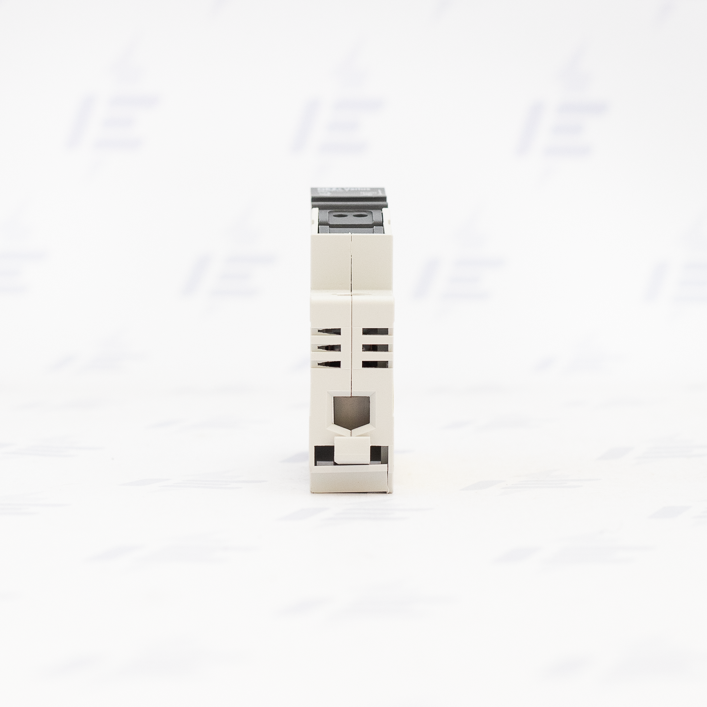

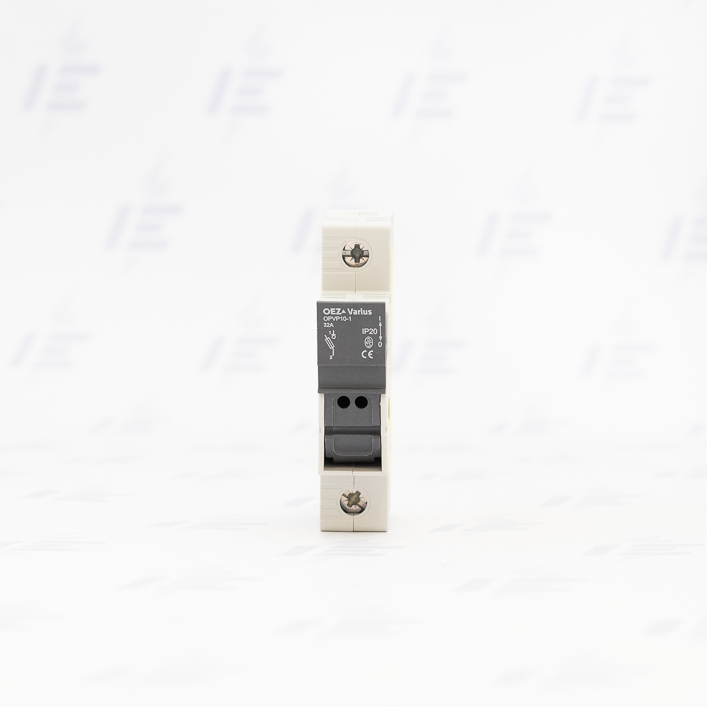

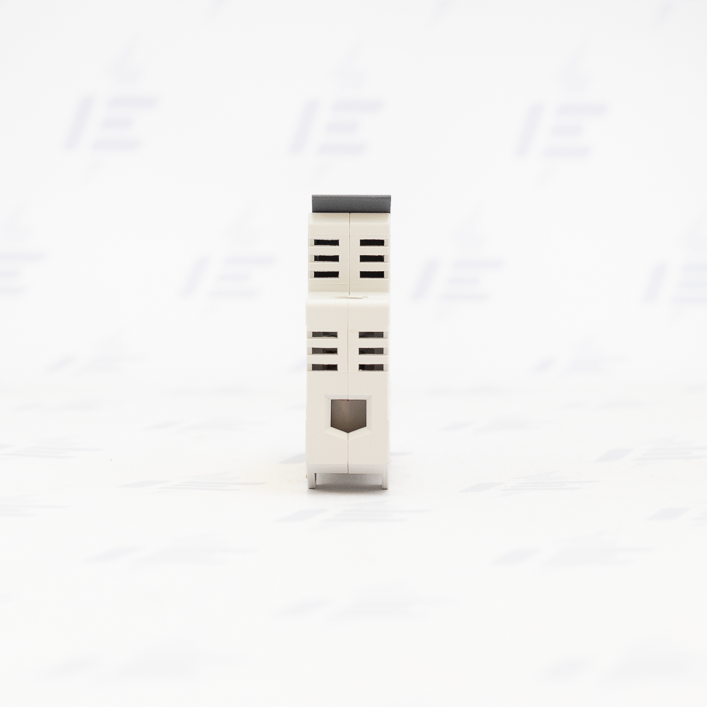

OPVP10-1 Pojistkový odpínač
Pojistkový odpínač z pojistkového systému OEZ Varius. 1pól, určen pro válcové pojistkové vložky PV10 velikosti 10x38mm. OEZ:41013
105.94
Kč
87,55 Kč bez DPH
Skladem 19 ks
Info o produktu
Číslo zboží
- 4DS00001
Výrobce
- OEZ
Kód výrobce
- OPVP10-1
EAN
- 8590125410133
Podrobné informace k produktu OPVP10-1
Pojistkový odpínač
Pojistkový odpínač OPVP10 určený pro výkonové válcové pojistkové vložky PV10 a PVA10 pojistkového systému OEZ Varius. Vlastnosti pojistkových odpínačů OPVP:
- Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
- Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
- Možnost plombování
- Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.
- Možnost propojení propojovacími lištami.
- Možnost použití adaptéru na přípojnice s roztečí 60 mm 8US1661-5FK02 u OPVP10 a OPVP14.
- Přístroje jsou řešeny jako modulární pro výřez v krycí desce rozváděče 45 mm.
- Montáž na DIN lišty podle ČSN EN 60715 (doporučena ocelová lišta)
- Zapojení přívodů spodem je možné bez omezení elektrických parametrů (přístroj je doporučeno doplnit informací "POZOR, PŘÍVOD SPODEM").
Technické parametry
- Jmenovitý proud: 32 A
- Počet pólů: 1
- Jmenovité napětí AC / DC: 690 V / 440 V
- Jmenovité impulzní výdržné napětí: 6 kV
- Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
- Jmenovitý krátkodobý výdržný proud / AC 690 V / 1s: 1,6 kA
- Jmenovité izolační napětí: 800 V AC
- Signalizace: ne
- Ztráty bez pojistkové vložky / In: 9 W
- Max. ztráty pojistkové vložky: 23 W
- Elektrická trvanlivost: 300 cyklů
- Mechanická trvanlivost: 1700 cyklů
- Současně spínaný N vodič: ne
- Průřez připojených vodičů: 0,75 - 25 mm²
- Montáž na DIN lištu: Ano
- Rozměry [mm]: 18 x 83,5 x 62,6
- Rozteč přípojnic: 60 mm
- Stupeň krytí: IP20
- Velikost pojistkové vložky [mm]: 10x38
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
Parametry produktu
Hmotnost: | 0,052 |
---|---|
Typ produktu: | pojistkový odpínač |
Rozměry pojistky: | 10x38 mm |
Počet pólů: | 1 |
Jmenovitý proud: | 32 A |
Jmenovité napětí: | 690 V AC |
Jmenovité napětí: | 440 V DC |
Modulová šířka: | 1 |
Stupeň krytí : | IP 20 |
