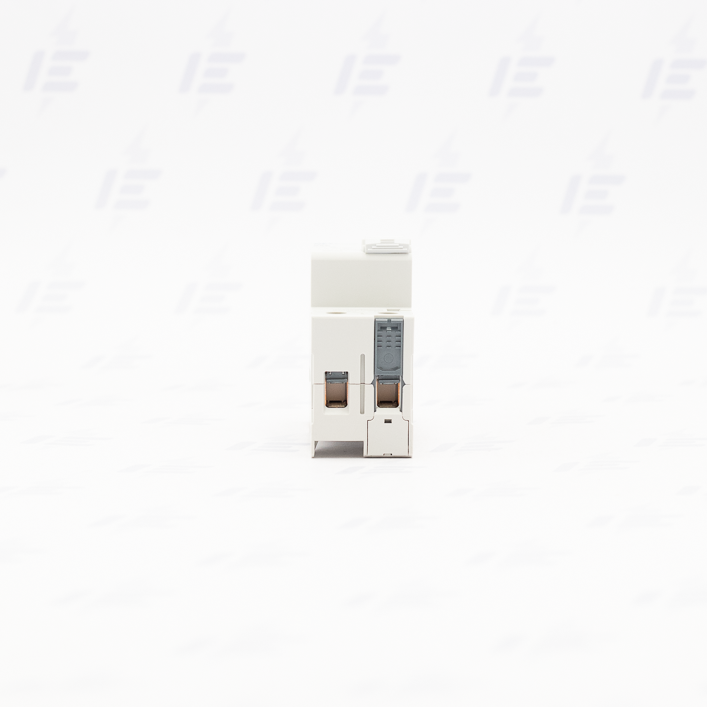

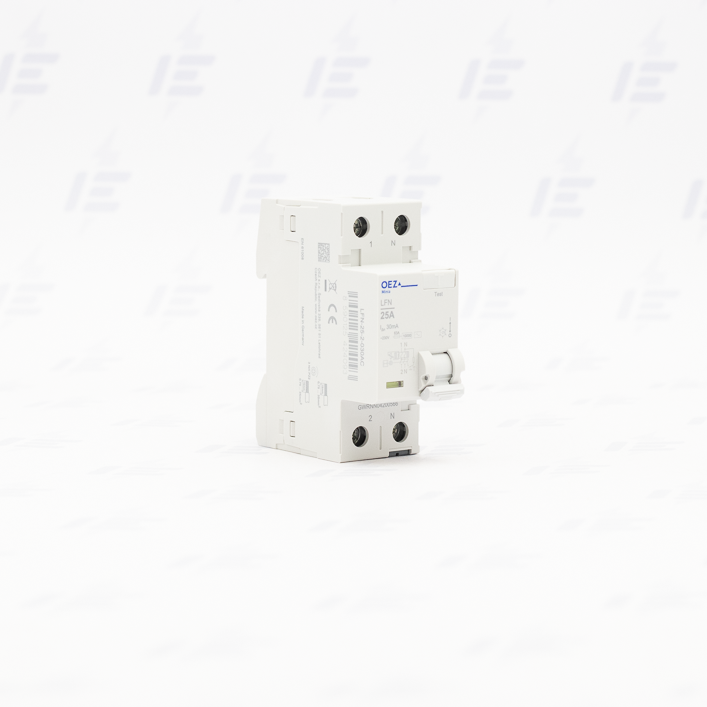

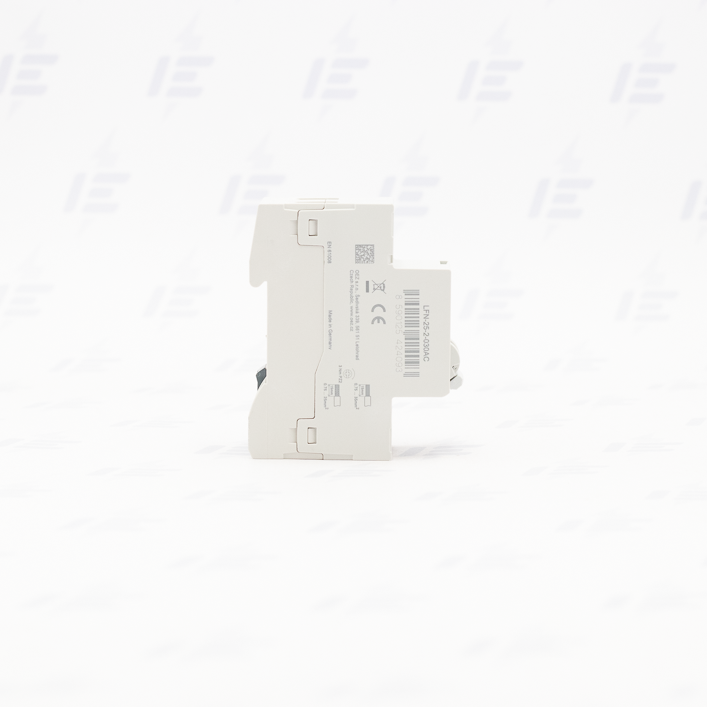

Jednofázový hlavní chránič z řady hlavních instalačních proudových chráničů OEZ Minia LFN do 80 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 10 kA a detekcí reziduálních proudů typu A, AC, F, B velikosti 10mA, 30mA, 100mA, či 300mA. Zajišťuje vysokou bezpečnost, ochranu proti úrazu elektrickým proudem. Tyto chrániče jsou určeny pro hlavní ochranu objektu v domovní i průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61009-1 ed.3, ČSN EN 61009-2-1.
Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30mA splňuje požadavky pro hlavní a doplňkovou ochranu osob.
Technické parametry
- Jmenovitý proud: 25 A
- Jmenovitý reziduální proud: 30 mA
- Typ reziduálního proudu: AC
- Jmenovité pracovní napětí AC: 230 V
- Rozsah provozního napětí AC: 195 - 250 V
- Jmenovitá zkratová schopnost: 10 kA
- Jmenovitá zapínací a vypínací schopnost: 500 A
- Rázová odolnost: 0,25 kA
- Jmenovitý kmitočet : 50 Hz
- Elektrická trvanlivost: 10 000 cyklů
- Zpoždění při vypnutí: ne
- Selektivita: ne
- Krytí: IP20
- Počet modulů: 2
- Počet pólů: 2
- Stupeň znečištění: 2
- Montáž: na DIN lištu
- Rozměry [mm]: 35,8 x 90 x 79,7
- Průřez připojeného jednodrátového vodiče Cu: 0,75 - 35 mm²
- Průřez připojeného vícedrátového vodiče Cu: 1 - 35 mm²
- Rozsah pracovních teplot okolí: -25 ~ +45 °C
- Klimatická odolnost: 28 cyklů
