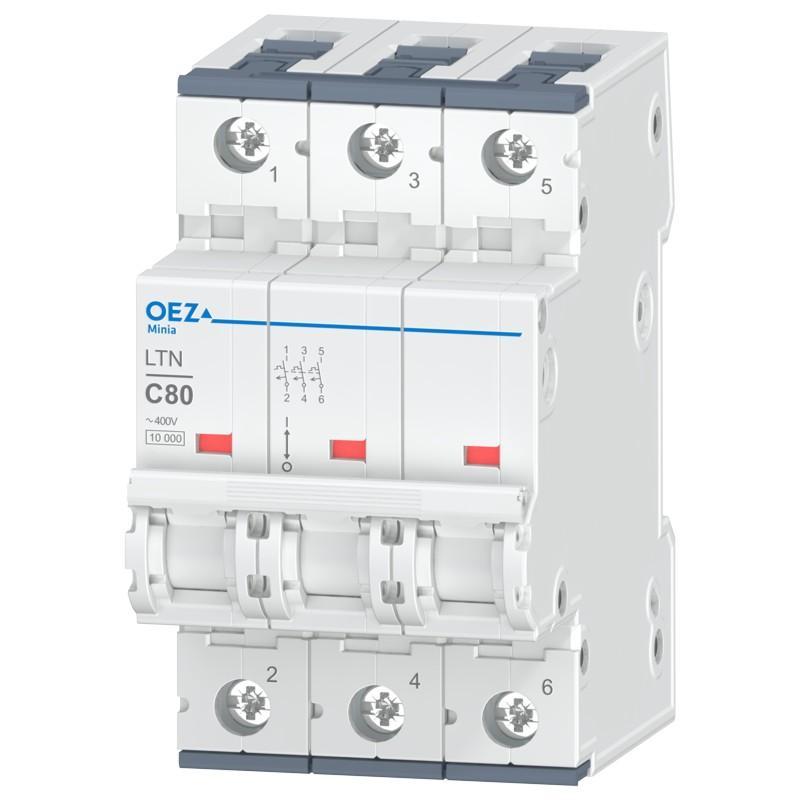

LTN-80C-3 Jistič
Třífázový hlavní jistič OEZ Minia LTN, jmenovitý proud 80A, charakteristika C, vypínací schopnost 10 kA, pro střídavé i stejnosměrné napětí 230V/400V AC / 216V DC. OEZ 43224
Info o produktu
Číslo zboží
- 4DB00171
Výrobce
- OEZ
Kód výrobce
- LTN-80C-3
EAN
- 8590125432241
Podrobné informace k produktu LTN-80C-3
Jistič
Třífázový hlavní jistič z řady hlavních instalačních jističů do 80 A se zkratovou vypínací schopností 10 kA OEZ Minia LTN. Zajišťuje vysokou bezpečnost, nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní i průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky normy ČSN EN 60898-1 ed.2:19.
Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.
Technické parametry
- Jmenovitý proud: 80 A
- Vypínací charakteristika: C
- Typ napětí: AC/DC
- Jmenovité pracovní napětí AC: 230/400 V
- Jmenovité pracovní napětí DC 1pól/3póly: 72/216 V
- Rozsah provozního napětí AC: 24 - 250/440 V
- Rozsah provozního napětí DC 1pól/3póly: 24 - 72/216 V
- Jmenovitá zkratová schopnost / AC 230 V: 10 kA
- Jmenovitá mezní zkratová vypínací schopnost / 230 V: 20 kA
- Jmenovité izolační napětí: AC 250/440 V
- Jmenovitý kmitočet : 50/60 Hz
- Elektrická trvanlivost: 10000 cyklů
- Kategorie přepětí: III
- Počet jištěných pólů: 3
- Současně spínaný N vodič: NE
- Třída omezení energie: 3
- Možnost dalšího zařízení: ANO
- Krytí: IP20
- Počet modulů: 3
- Počet pólů: 3
- Stupeň znečištění: 2
- Montáž: na DIN lištu
- Rozměry [mm]: 52,8 x 89,8 x 80,3
- Průřez připojeného vodiče Cu (plný drát): 0,75 - 35 mm²
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
- Klimatická odolnost: 6 cyklů
Hmotnost: | 0,5 |
---|---|
Typ produktu: | jistič MCB |
Počet pólů: | 3 |
Funkce ochrany: | nadproudová |
Jmenovitý proud: | 80 A |
Jmenovité napětí: | 250/440 V AC |
Počet fází: | 3 |
Vypínací schopnost: | 10 kA |
Typ propojovacích kontaktů: | pin |
Stupeň krytí : | IP 20 |
Vypínací charakteristika: | C |
Modulová šířka: | 3 |
