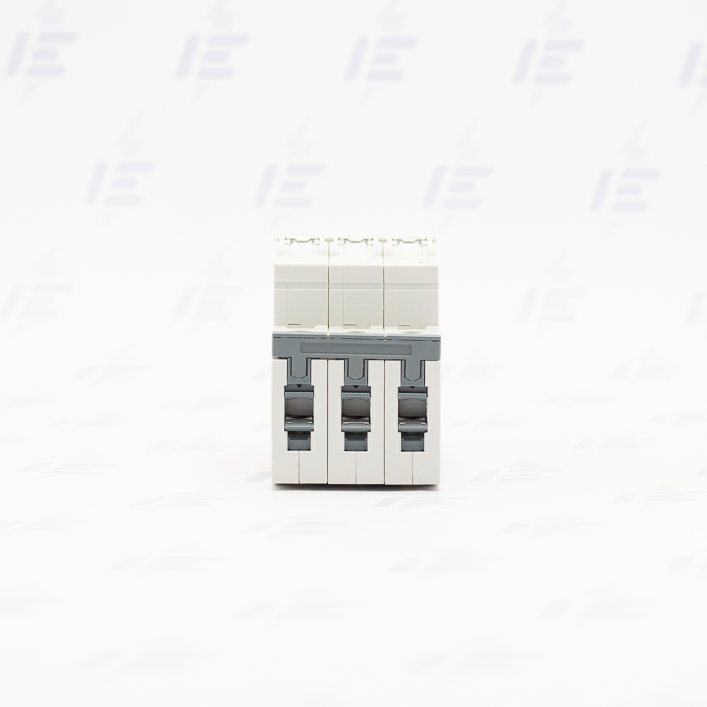

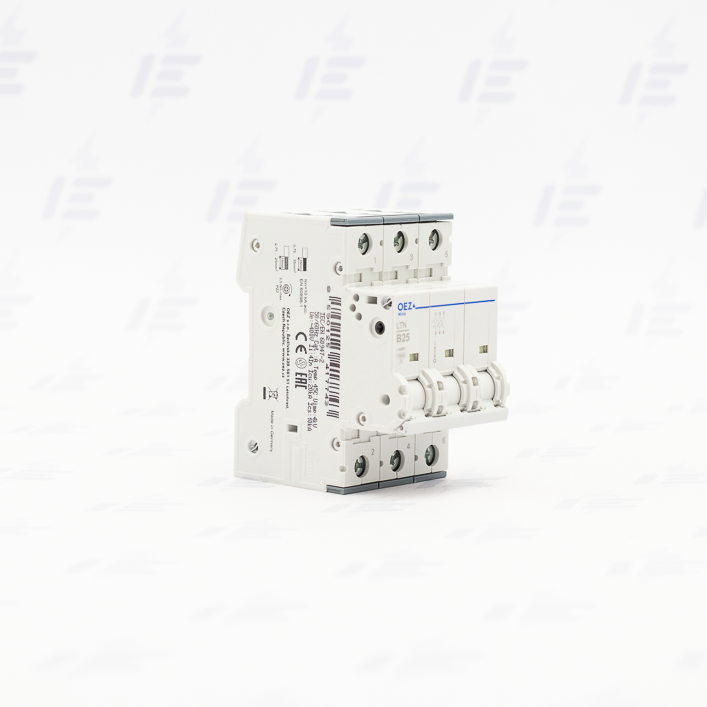

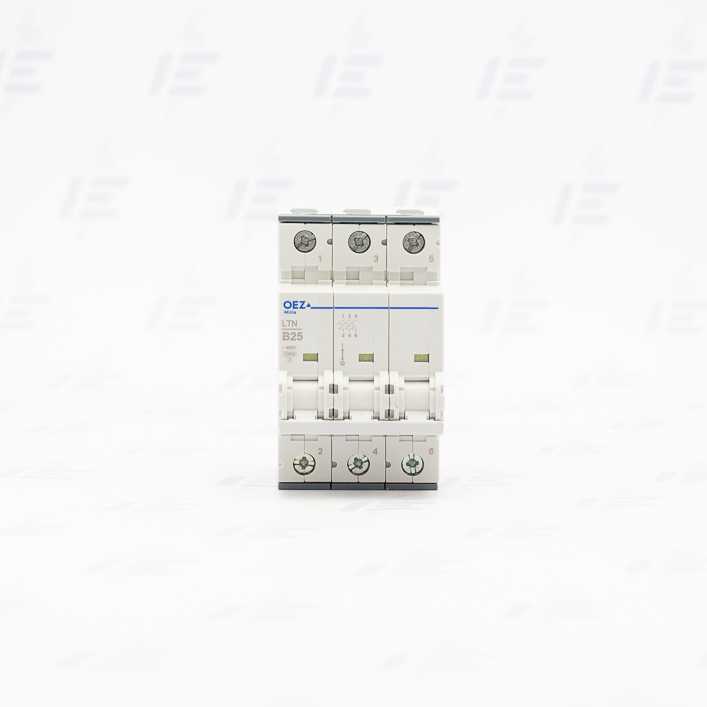

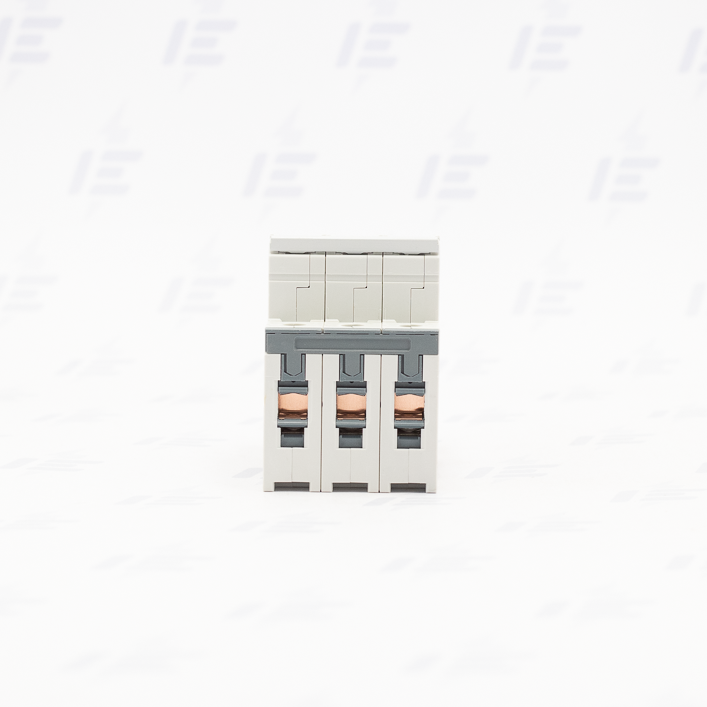

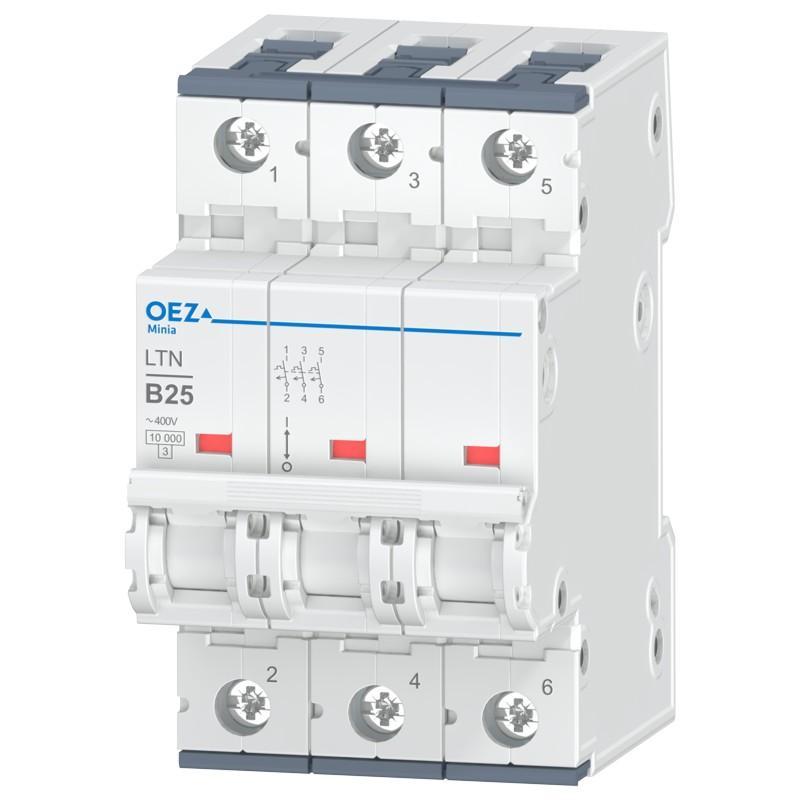

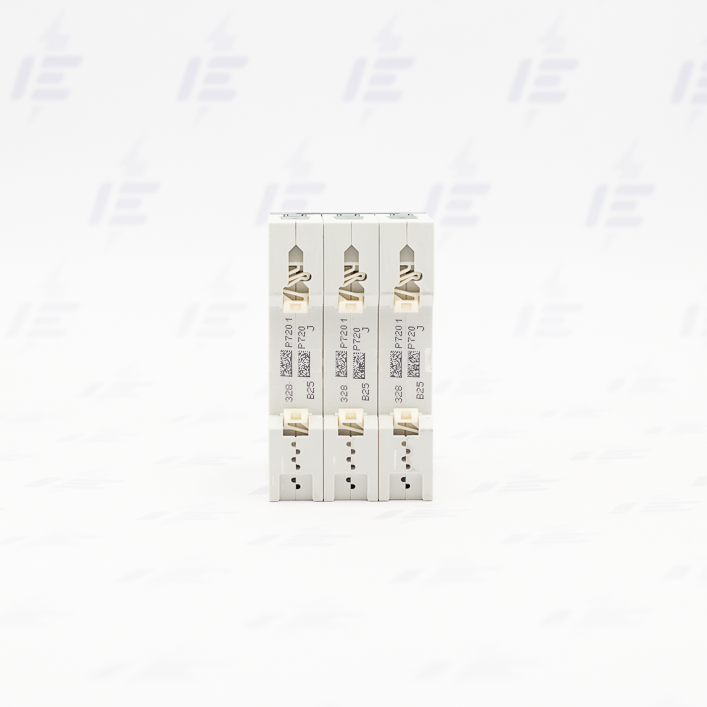

Třífázový hlavní jistič z řady hlavních instalačních jističů do 80 A se zkratovou vypínací schopností 10 kA OEZ Minia LTN. Zajišťuje vysokou bezpečnost, nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní i průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky normy ČSN EN 60898-1 ed.2:19.
Jistič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.
Technické parametry
- Jmenovitý proud: 25 A
- Vypínací charakteristika: B
- Typ napětí: AC/DC
- Jmenovité pracovní napětí AC: 230/400 V
- Jmenovité pracovní napětí DC 1pól/3póly: 72/216 V
- Rozsah provozního napětí AC: 24 - 250/440 V
- Rozsah provozního napětí DC 1pól/3póly: 24 - 72/216 V
- Jmenovitá zkratová schopnost / AC 230 V: 10 kA
- Jmenovitá mezní zkratová vypínací schopnost / 230 V: 20 kA
- Jmenovité izolační napětí: AC 250/440 V
- Jmenovitý kmitočet : 50/60 Hz
- Elektrická trvanlivost: 10000 cyklů
- Kategorie přepětí: III
- Počet jištěných pólů: 3
- Současně spínaný N vodič: NE
- Třída omezení energie: 3
- Možnost dalšího zařízení: ANO
- Krytí: IP20
- Počet modulů: 3
- Počet pólů: 3
- Stupeň znečištění: 2
- Montáž: na DIN lištu
- Rozměry [mm]: 52,8 x 89,8 x 80,3
- Průřez připojeného vodiče Cu (plný drát): 0,75 - 35 mm²
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
- Klimatická odolnost: 6 cyklů
