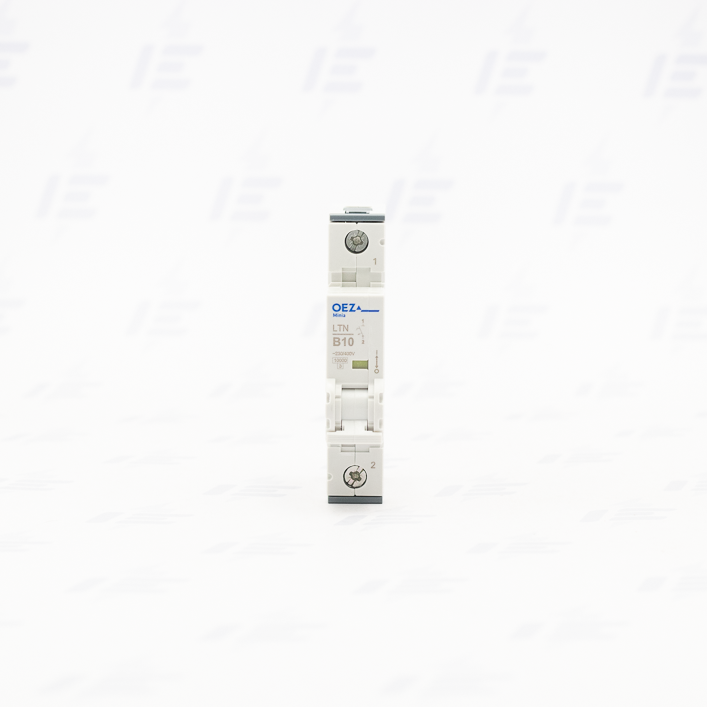

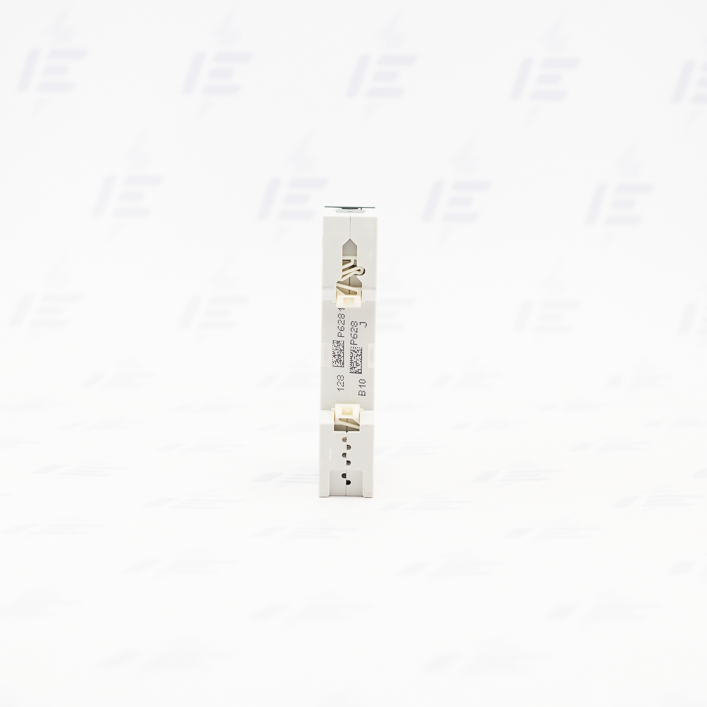

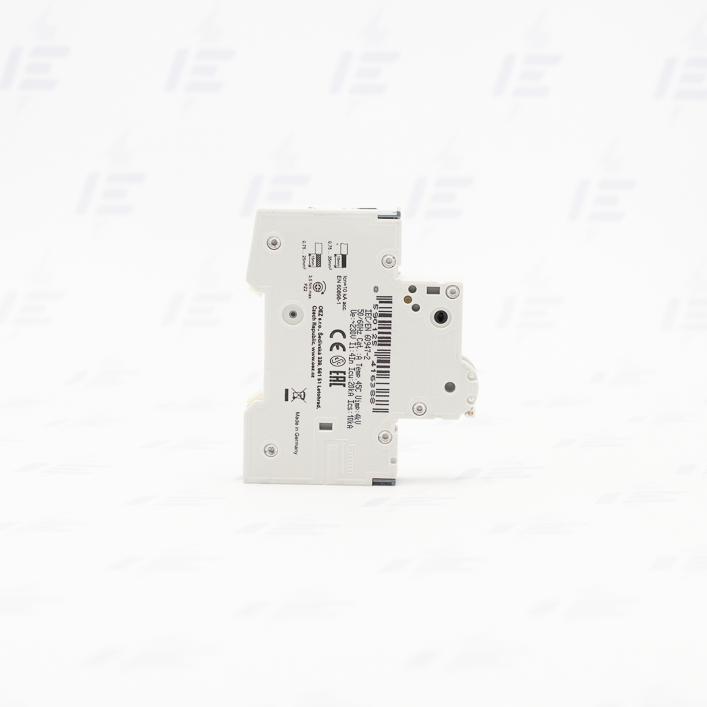

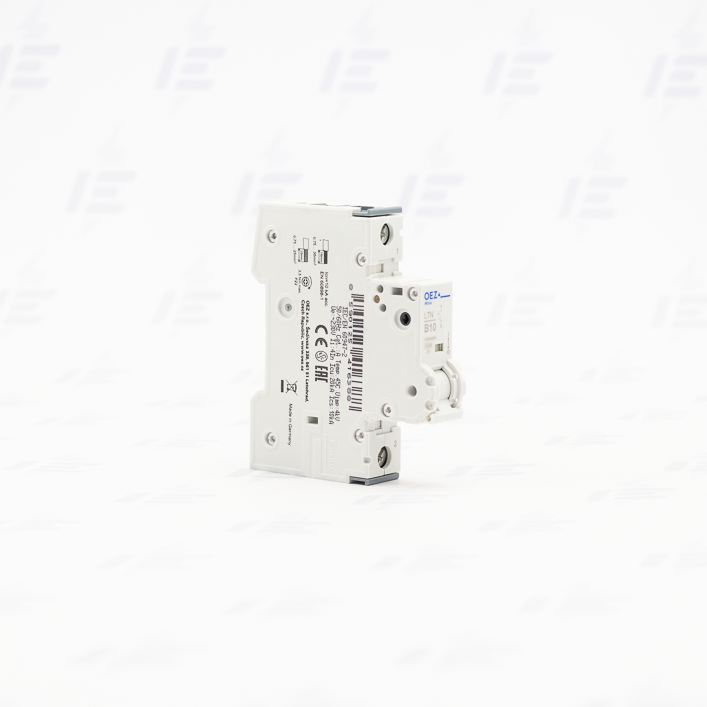

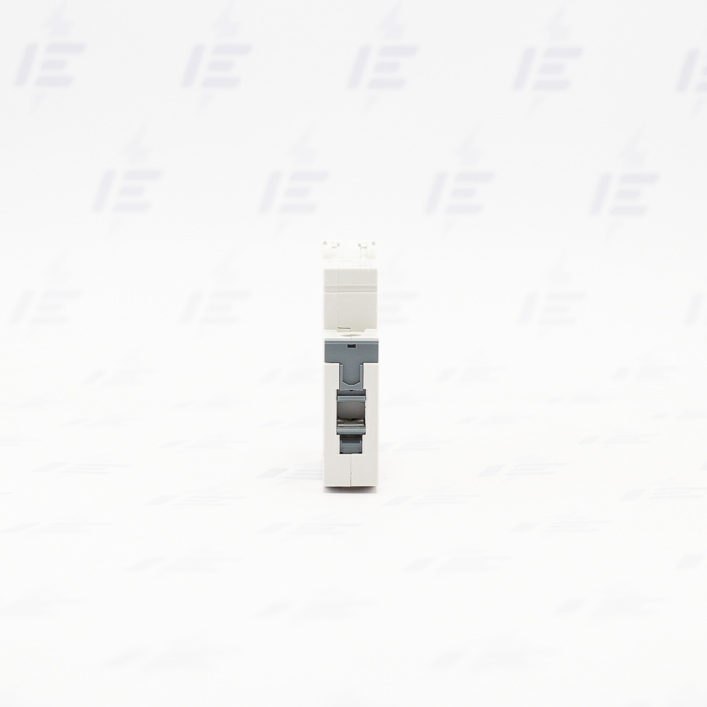

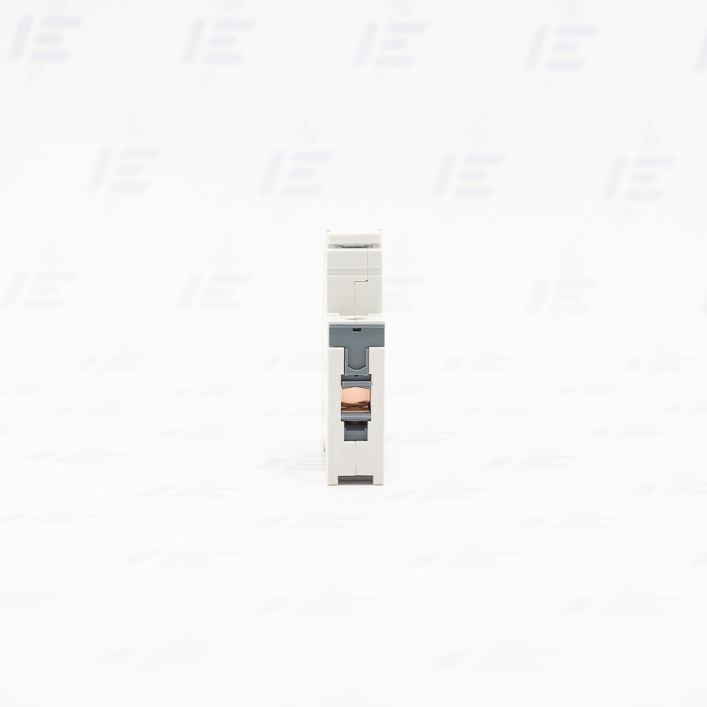

LTN-10B-1 Jistič

Jednofázový hlavní jistič z řady hlavních instalačních jističů do 80 A se zkratovou vypínací schopností 10 kA OEZ Minia LTN. Zajišťuje vysokou bezpečnost, nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní i průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky normy ČSN EN 60898-1 ed.2:19.

Jistič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

• Jmenovitý proud: 10 A
• Vypínací charakteristika: B
• Typ napětí: AC/DC
• Jmenovité pracovní napětí AC: 230 V
• Jmenovité pracovní napětí DC: 72 V
• Rozsah provozního napětí AC: 24 - 250/440 V
• Rozsah provozního napětí DC: 24 - 72 V
• Jmenovitá zkratová schopnost / AC 230 V: 10 kA
• Jmenovitá mezní zkratová vypínací schopnost / 230 V: 35 kA
• Jmenovité izolační napětí: AC 250 V
• Jmenovitý kmitočet : 40/60 Hz
• Elektrická trvanlivost: 10000 cyklů
• Kategorie přepětí: III
• Počet jištěných pólů: 1
• Současně spínaný N vodič: NE
• Třída omezení energie: 3
• Možnost dalšího zařízení: ANO
• Krytí: IP20
• Počet modulů: 1
• Počet pólů: 1
• Stupeň znečištění: 2
• Montáž: na DIN lištu
• Rozměry [mm]: 17,6 x 89,8 x 79,7
• Průřez připojeného vodiče Cu (plný drát): 0,75 - 35 mm²
• Rozsah pracovních teplot okolí: -25 ~ +55 °C
• Klimatická odolnost: 6 cyklů
