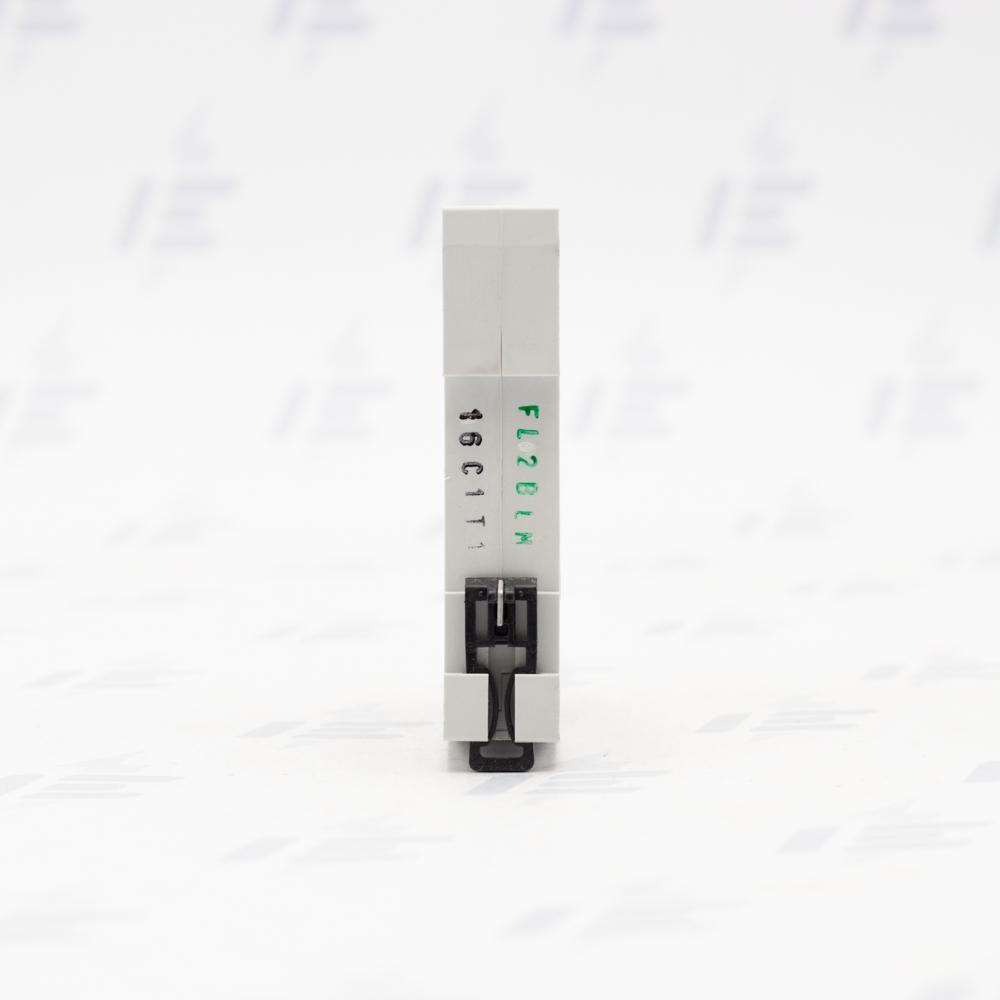

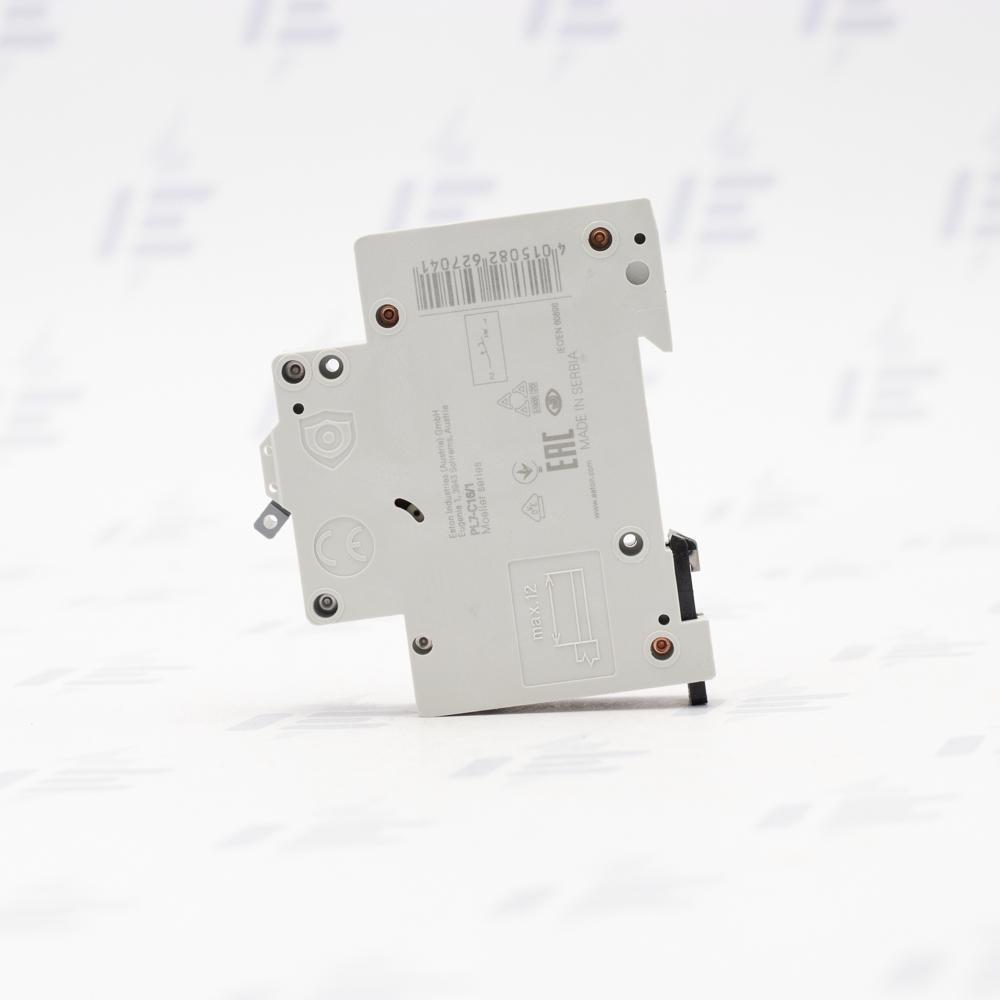

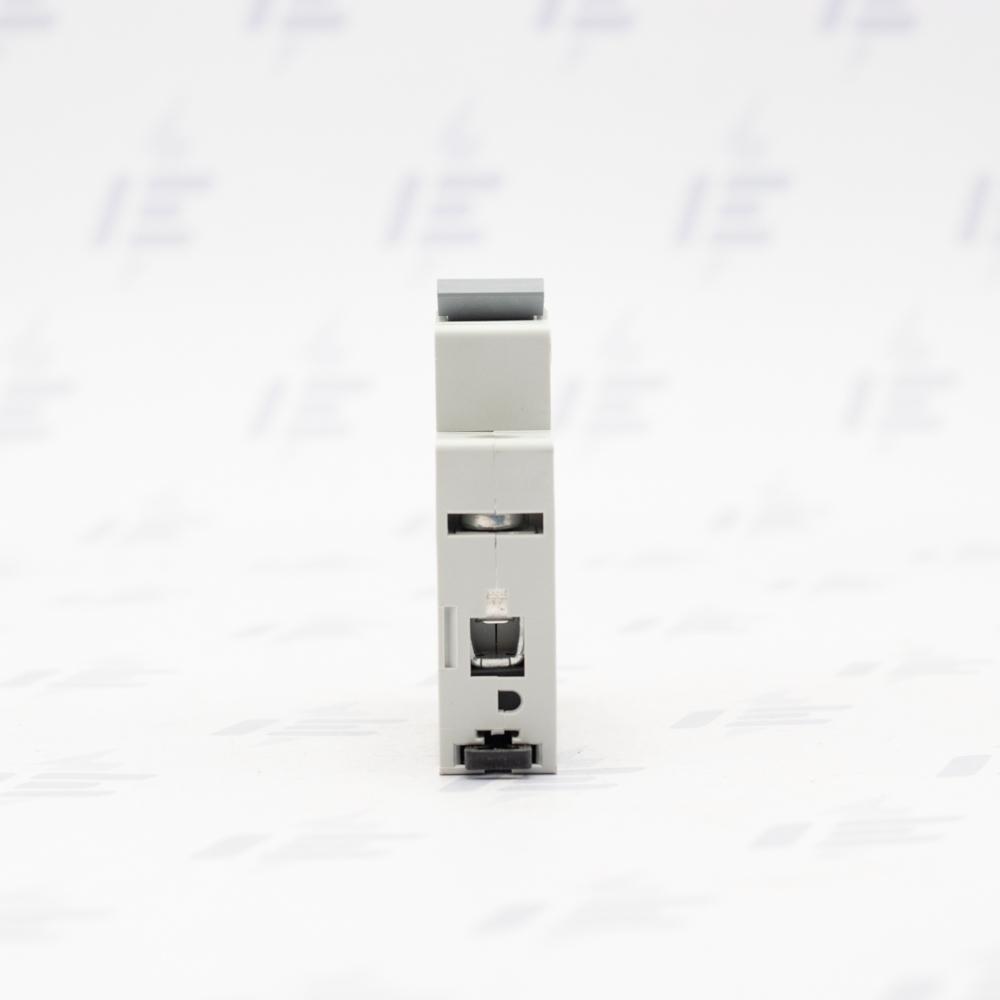

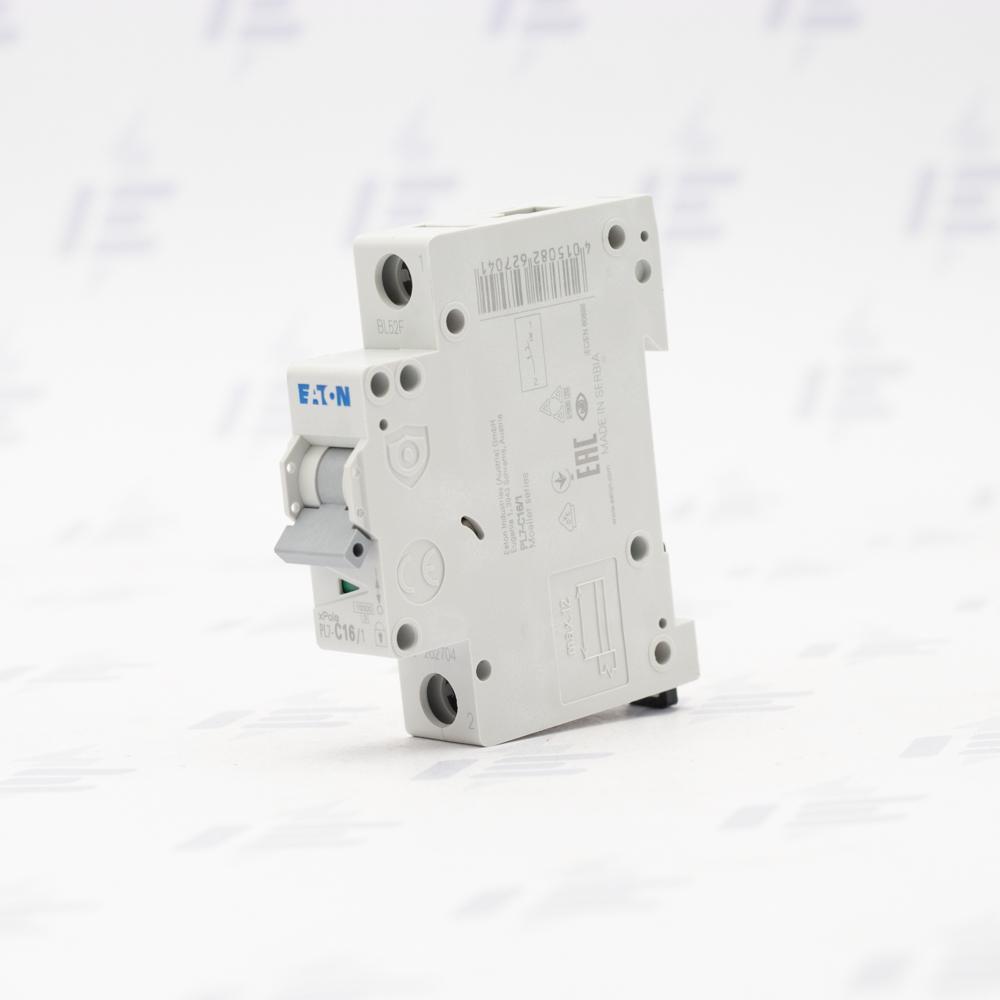

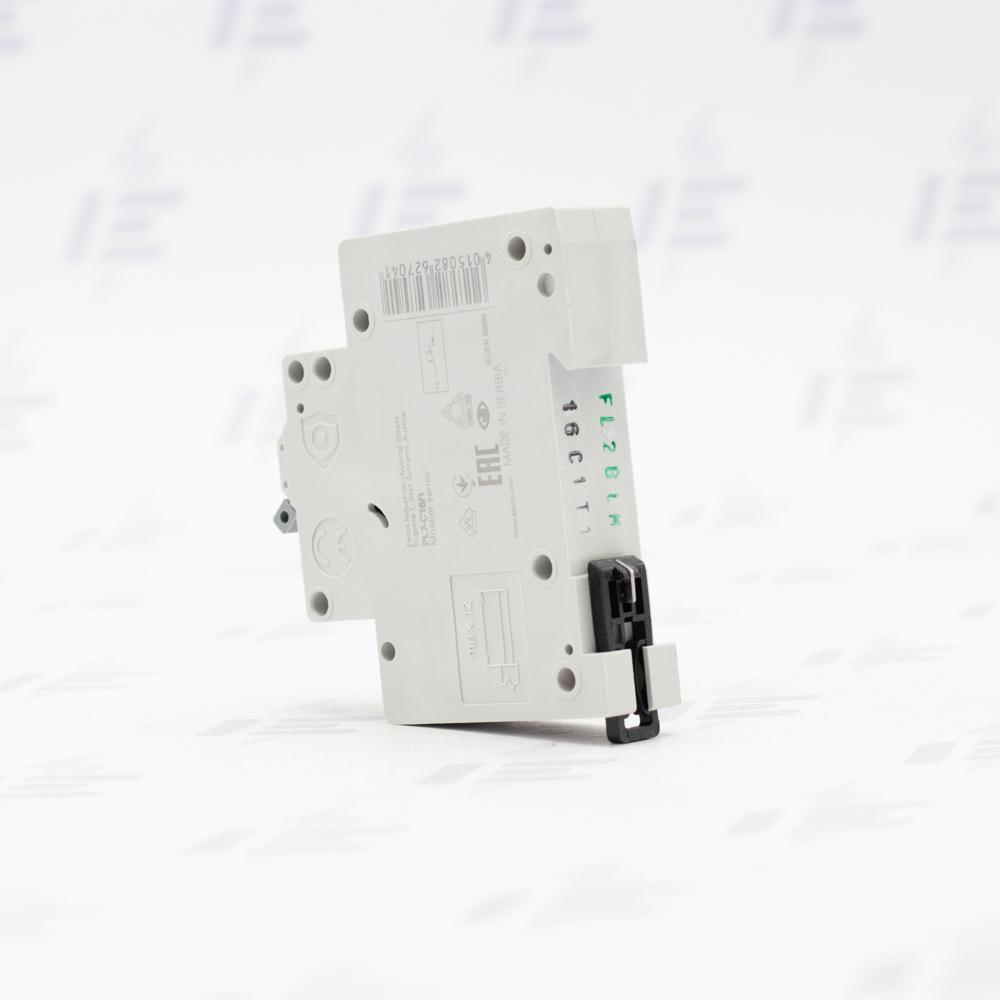

PL7-C16/1 Jistič PL7, char C, 1-pólový, Icn=10kA, In=16A
Jednofázový hlavní jistič EATON PL7-C16/1, jmenovitý proud 16A, charakteristika C, vypínací schopnost 10kA, pro střídavé i stejnosměrné napětí 230V/400V AC / 48V DC. EATON 262704
Info o produktu
Číslo zboží
- 4EC00205
Výrobce
- Eaton
Kód výrobce
- PL7-C16/1
EAN
- 4015082627041
Podrobné informace k produktu PL7-C16/1
Jistič PL7, char C, 1-pólový, Icn=10kA, In=16A
Jednofázový hlavní jistič z řady hlavních instalačních jističů EATON xPole PL7 do 63 A v provedení 1 až 4 póly nebo 1+N a 3+N, se zkratovou vypínací schopností 10 kA a charakteristikou B, C, D. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní a komerční instalaci. Výhodami jsou jmenovité hodnoty rozlišeny barvou páčky, společné rozměry široké rodiny modulárních přístrojů EATON xPole umožňující dodatečnou montáž pomocných kontaktů. Dále svorky pro velké průřezy vodičů a pro vidličkové propojovací lišty po obou stranách, optická signalizace stavu i plombovatelná páčka. Splňuje požadavky norem IEC/EN 60898-1.
Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.
Technické parametry
- Jmenovitý proud: 16 A
- Charakteristika: C
- Počet fází, modulová šířka: 1
- Jmenovité napětí: 230/400V AC; 48 V DC
- Vypínací schopnost: 10 kA (ČSN EN 60898)
- Stupeň krytí: IP20
- Průřez připojovaného vodiče: 1 - 25 mm²
- Montáž na přístrojovou lištu
- Signalizace vypnuto-zapnuto
Hmotnost: | 0,12 |
---|---|
Typ produktu: | jistič MCB |
Počet pólů: | 1 |
Funkce ochrany: | nadproudová |
Jmenovitý proud: | 16 A |
Jmenovité napětí: | 230/400 V AC |
Počet fází: | 1 |
Vypínací schopnost: | 10 kA |
Typ propojovacích kontaktů: | fork |
Vypínací charakteristika: | C |
Stupeň krytí : | IP 20 |
Modulová šířka: | 1 |
