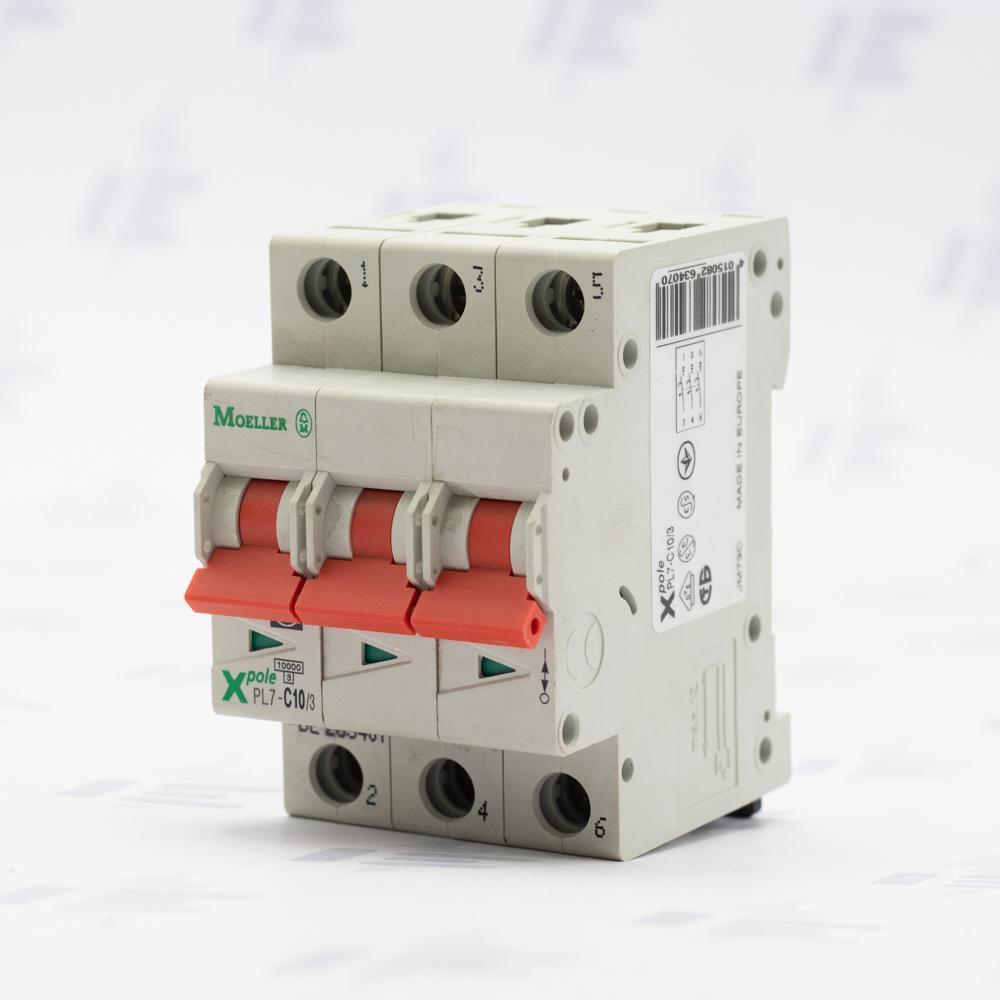

PL7-C10/3 Jistič PL7, char C, 3-pólový, Icn=10kA, In=10A

Třífázový hlavní jistič z řady hlavních instalačních jističů EATON xPole PL7 do 63 A v provedení 1 až 4 póly nebo 1+N a 3+N, se zkratovou vypínací schopností 10 kA a charakteristikou B, C, D. Zajišťuje nadproudovou ochranu proti přetížení a zkratu. Tyto jističe jsou určeny pro hlavní jistění objektu v domovní a komerční instalaci. Výhodami jsou jmenovité hodnoty rozlišeny barvou páčky, společné rozměry široké rodiny modulárních přístrojů EATON xPole umožňující dodatečnou montáž pomocných kontaktů. Dále svorky pro velké průřezy vodičů a pro vidličkové propojovací lišty po obou stranách, optická signalizace stavu i plombovatelná páčka. Splňuje požadavky norem IEC/EN 60898-1.

Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu "shazování" jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.

Technické parametry

• Jmenovitý proud: 10 A
• Charakteristika: C
• Počet fází, modulová šířka: 3
• Jmenovité napětí: 230/400V AC; 48 V DC
• Vypínací schopnost: 10 kA (ČSN EN 60898)
• Stupeň krytí: IP20
• Průřez připojovaného vodiče: 1 - 25 mm²
• Montáž na přístrojovou lištu
• Signalizace vypnuto-zapnuto
