Proudový chránič s jističem 16A Eaton (PFL6-16/1N/C/003 AC)
Jedná se o jednofázový dvoupólový proudový chránič a jistič s maximálním proudem 16 A, jmenovitým reziduálním proudem 30 mA a jističem s charakteristikou zátěže C.
Proudové chrániče s nadproudovou ochranou v sobě spojují funkci jističe PL6 a proudového chrániče PF6. Jedná se o ekonomickou řadu výrobků pro nenáročné aplikace s omezeným sortimentem.
Vyrábějí se v 1+Npólovém provedení s vypínacími charakteristikami B a C.
Technické parametry
- Jmenovitý proud: 16 A
- Vypínací charakteristika: C
- Jmenovitý reziduální proud: 30 mA
- Typ reziduálního proudu: AC
- Jmenovité pracovní napětí AC: 230 V
- Dimenzovaná spínací schopnost dle EN 60898: 6 kA
- Dimenzovaná spínací schopnost dle IEC 60947-2: 0 kA
- Třída omezení energie: 3
- Stupeň znečištění: 2
- Jmenovitý kmitočet : 50 Hz
- Odolnost proti rázovému proudu: 0,25 kA
- Zpoždění při vypnutí: ne
- Počet jištěných pólů: 1
- Kategorie přepětí: 3
- Krytí: IP20
- Počet modulů: 2
- Montáž: na DIN lištu

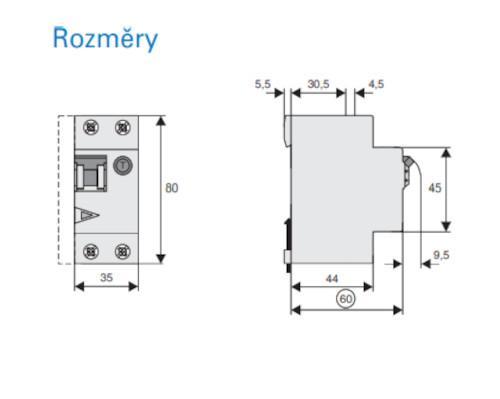

- Rozměry [mm]: 35 x 80 x 44
- Maximální hloubka [mm]: 69,5
- Společně spínaný neutrální vodič: ano
- Průřez připojovaných vodičů: 1 - 25 mm²
- Ztrátový výkon: 3,2 W
