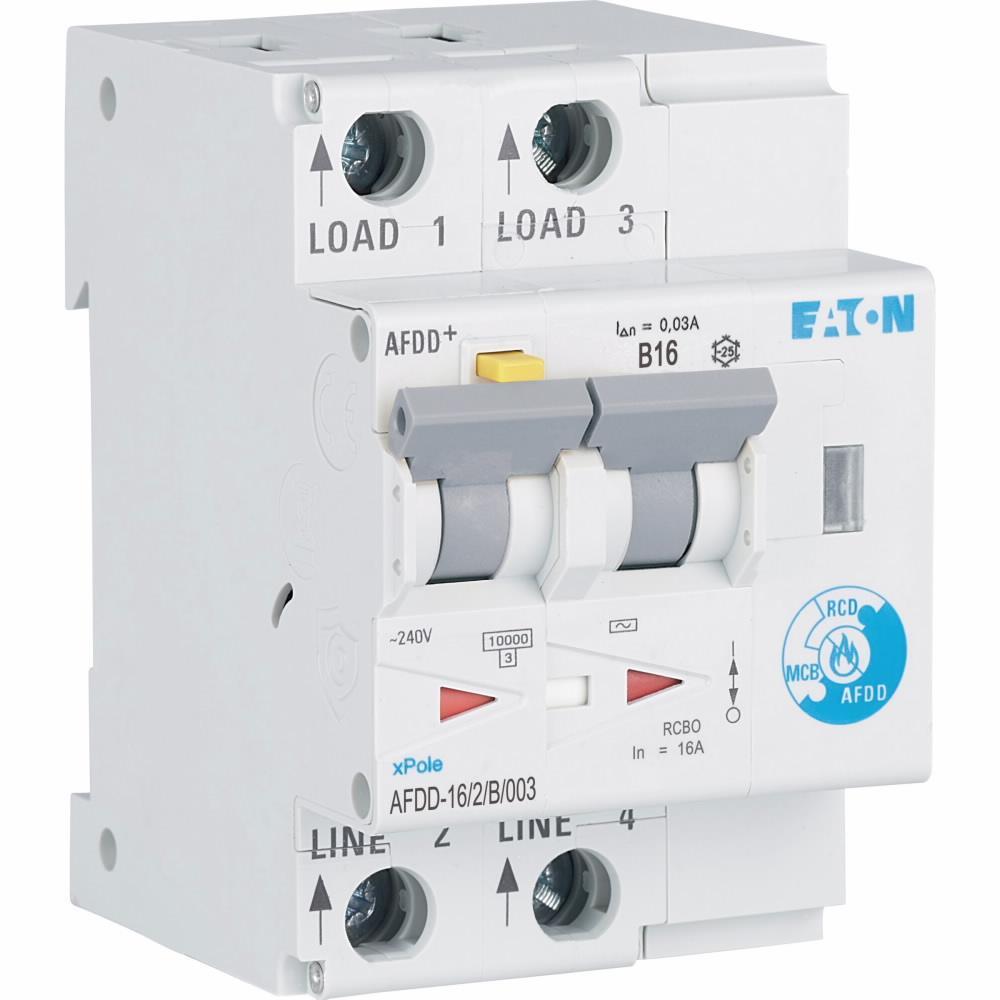

Proudový chránič a oblouková ochrana AFDD-16/2/B/003 Eaton 187203
Tato Proudová a oblouková ochrana AFDD+ je kompletní ochrana, zařízení "vše v jednom" v kompaktním provedení. Jde o zařízení pro detekci obloukového zkratu s použitím pro domovní a komerční aplikace. Se šířkou pouze 3 moduly získáte obloukovou ochranu (AFDD) s proudovým chráničem s nadproudovou ochranou (RCBO). AFDD+ chrání proti:
- Ochrana proti přetížení
- Ochrana proti zkratu
- Ochrana před reziduálními proudy
- Doplňková ochrana 30mA proti úrazu elektrickým proudem
- Oblouková ochrana
Technické parametry
- Funkce: AFDD+, přerušovač obvodu při obloukovém zkratu
- Jmenovitý proud: 16 A
- Celková modulová šířka: 3 moduly
- Jmenovité pracovní napětí AC: 230 V / 50Hz
- Vypínací charakteristika: B
- Jmenovitý poruchový (reziduální) proud: 30 mA
- Typ reziduálního proudu (citlivost na): AC (citlivý na střídavý proud)
- Impulzní výdržný proud: Částečně odolný proti přepětí, 250 A
- Typ svodového proudu: AC
- Jmenovitá vypínací schopnost: 10 kA
- Zpožděné vybavení: ne
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Mechanická trvanlivost: 20 000 cyklů
- Elektrická trvanlivost: 4000 cyklů
- Indikace stavu: Ano
- Resetovací tlačítko: Ano
- Testovací tlačítko: Ano
- Počet chráněných pólů: 2 (1N)
- Stupeň krytí: IP20 / IP40 po zabudování
- Montáž: na DIN lištu
- Rozměry [mm]: 52,5 x 80 x 73
- Normy IEC / EN, certifikáty: IEC 61009, IEC 62606, CE
