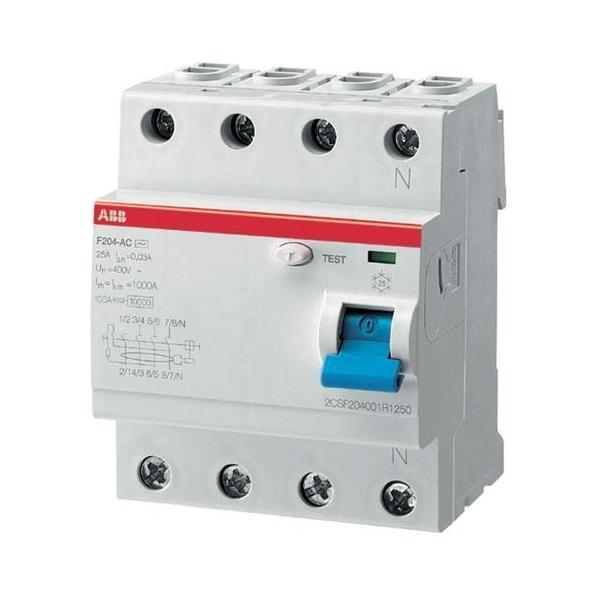

2CSF204001R3400 F204 AC-40/0,3

Třífázový hlavní chránič z řady instalačních hlavních chráničů ABB F200 do 63 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 10 kA a detekcí reziduálních proudů 30, 100 nebo 300 mA typu A či AC. Zajišťuje ochranu proti úrazu elektrickým proudem. Tyto proudové chrániče jsou určeny pro hlavní ochranu objektu v domovní i průmyslové instalaci. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách a optická signalizace stavu. Splňuje požadavky normu ČSN EN 61008-1.

Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 300 mA je nejvyšší povolenou hodnotou snižující riziko požáru.

Technické parametry

• Počet modulů: 4
• Jmenovitý proud: 40 A
• Jmenovitý reziduální proud: 300 mA
• Typ: AC
• Jmenovitý podmíněný zkratový proud s předřazenou pojistkou: 10 kA
• Možnost dovybavit proudový chránič příslušenstvím: Ano
• Indikátor polohy kontaktů: Ano
• Rázová odolnost (vlna 8/20): 250 A
• Jmenovité napětí: 230/400 V AC
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP20
• Teplota okolí: -5…+40 °C
• Skladovací teplota: -40…+70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
• Připojení pružného Cu vodiče: max. 25 mm2
• Utahovací moment: 2,8 Nm
• Max. průřez přípojnic: 10 mm2
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Rozměry (VxHxŠ): 85x69x70 mm
