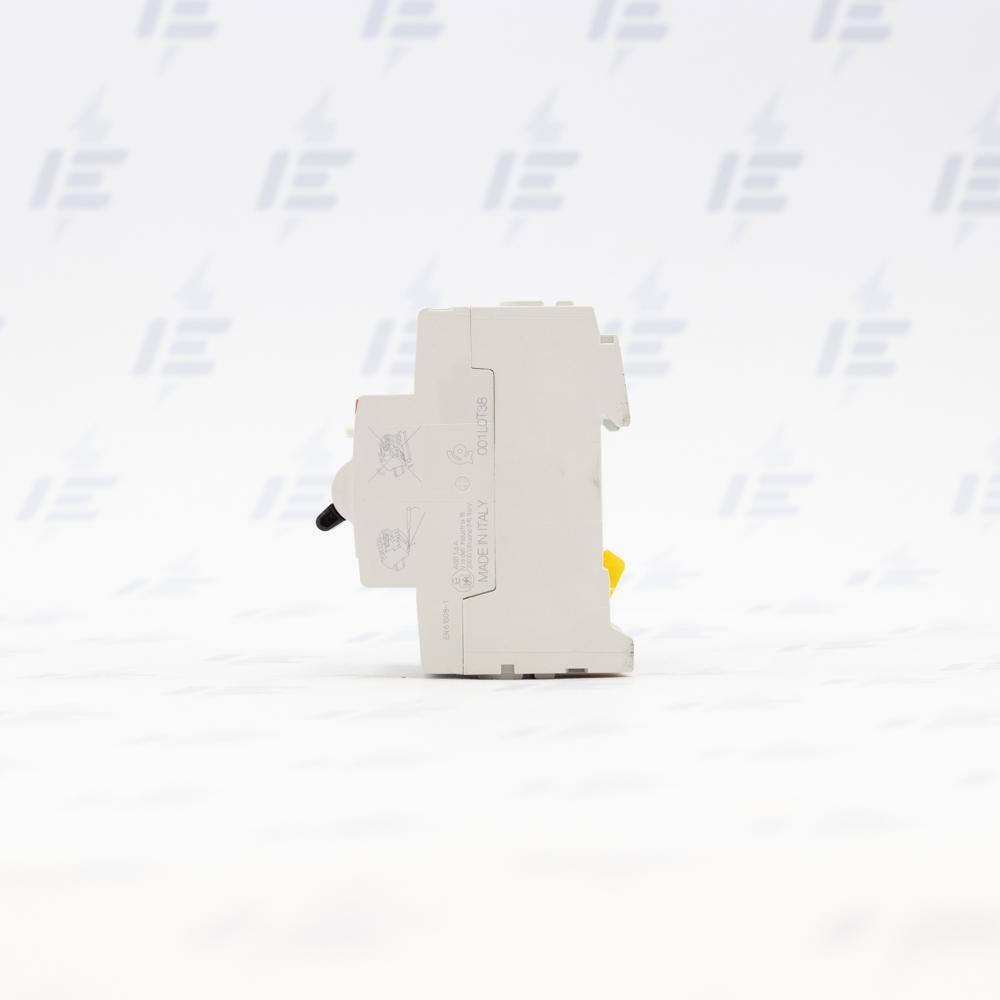

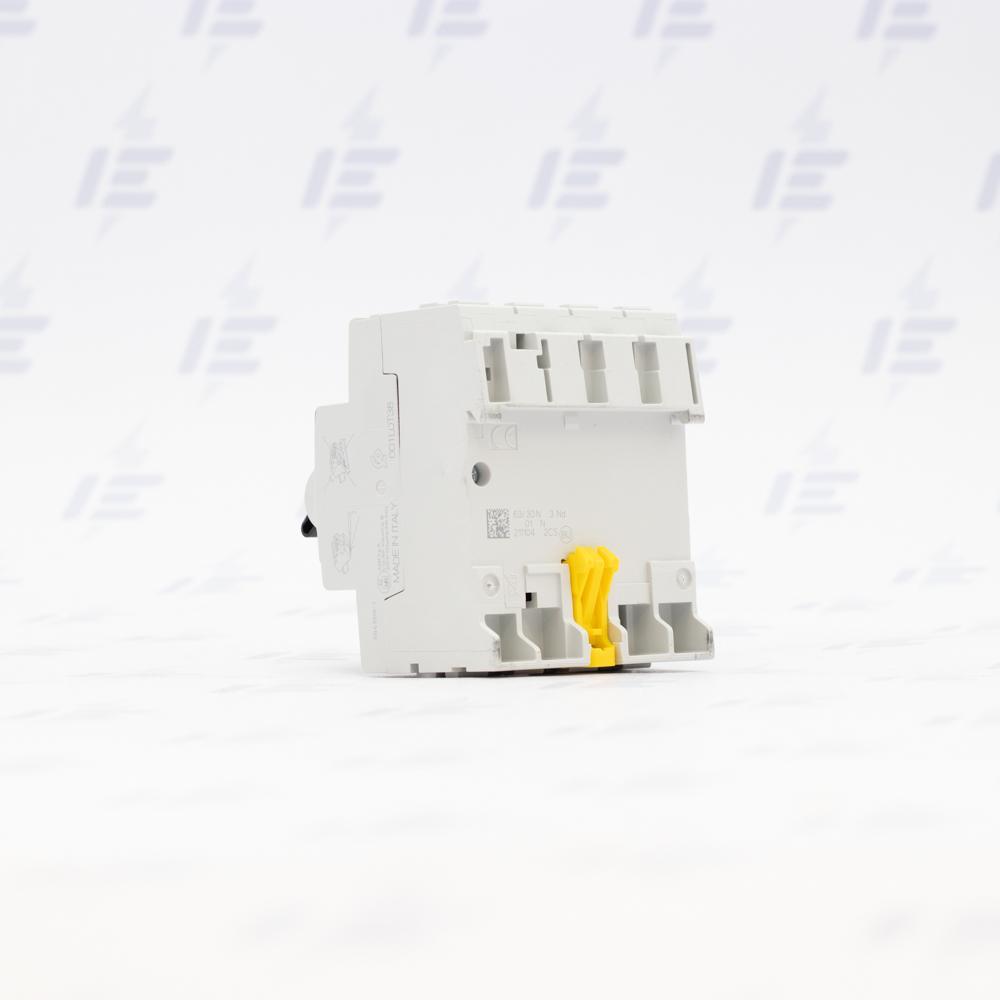

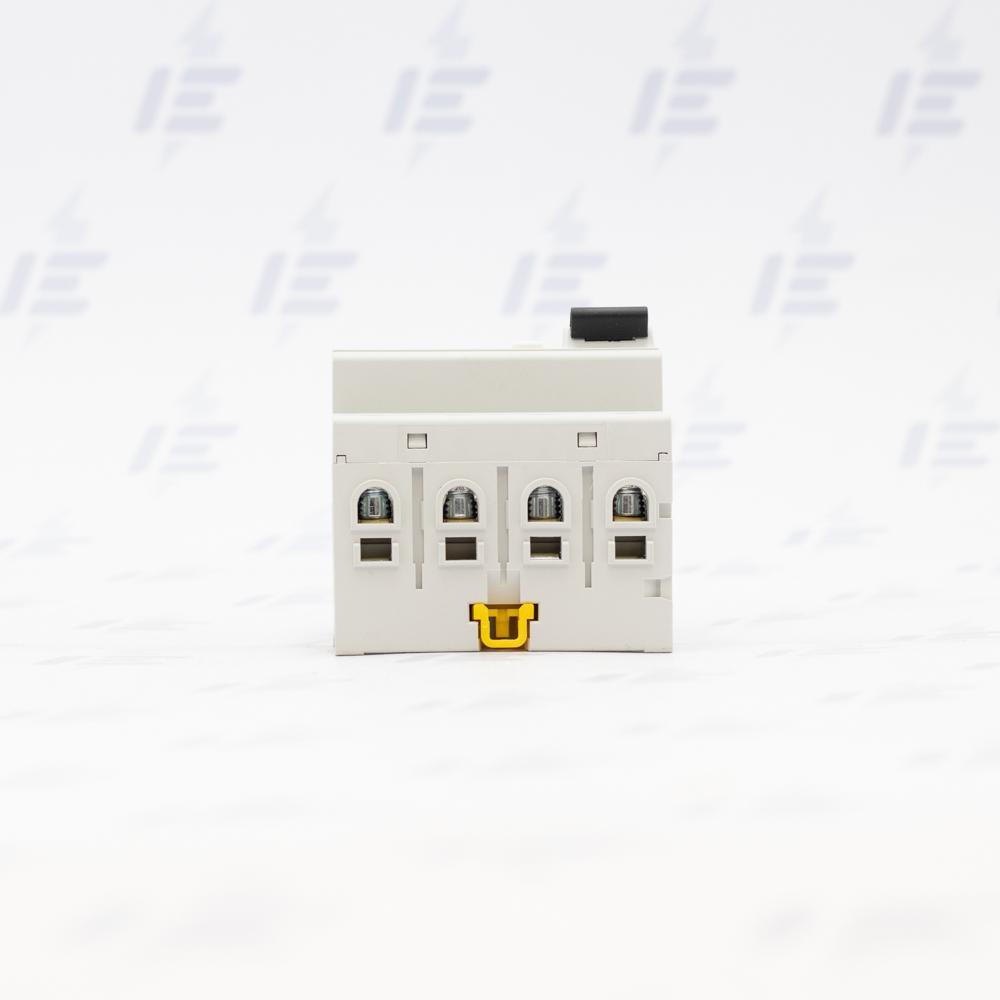

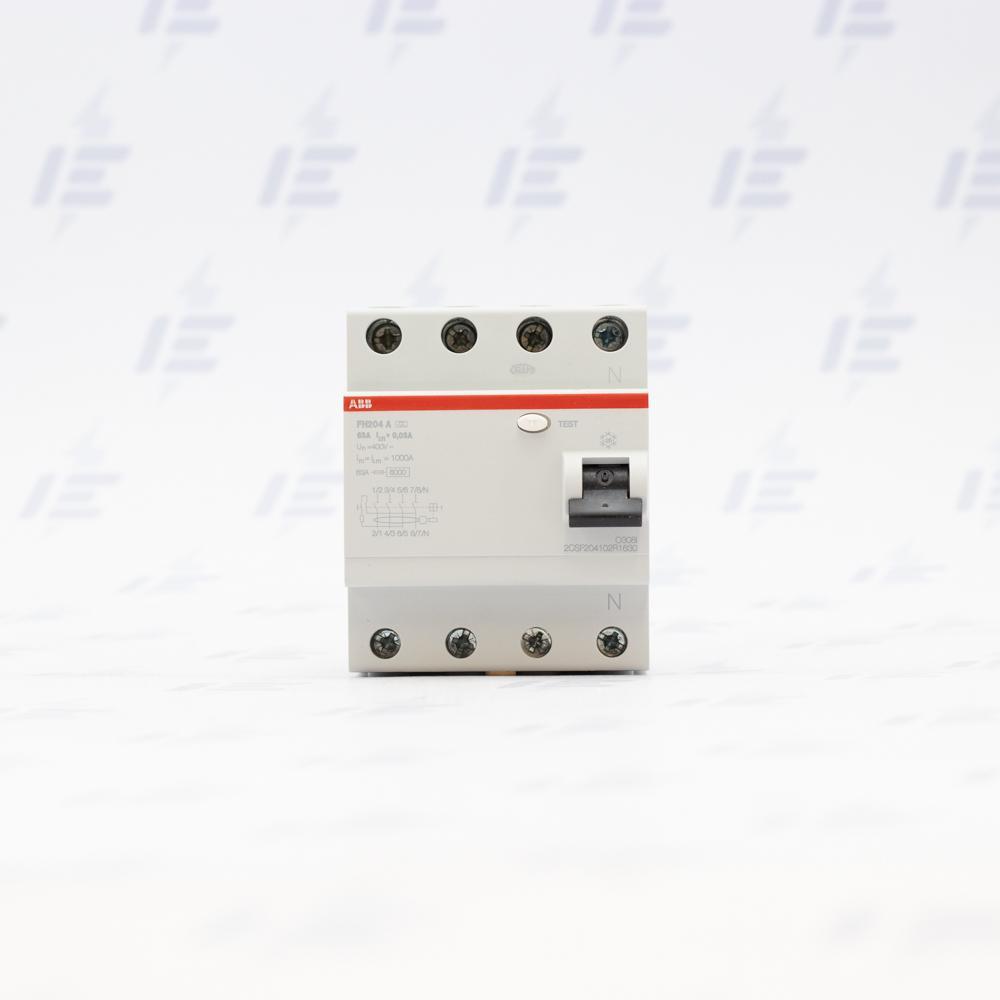

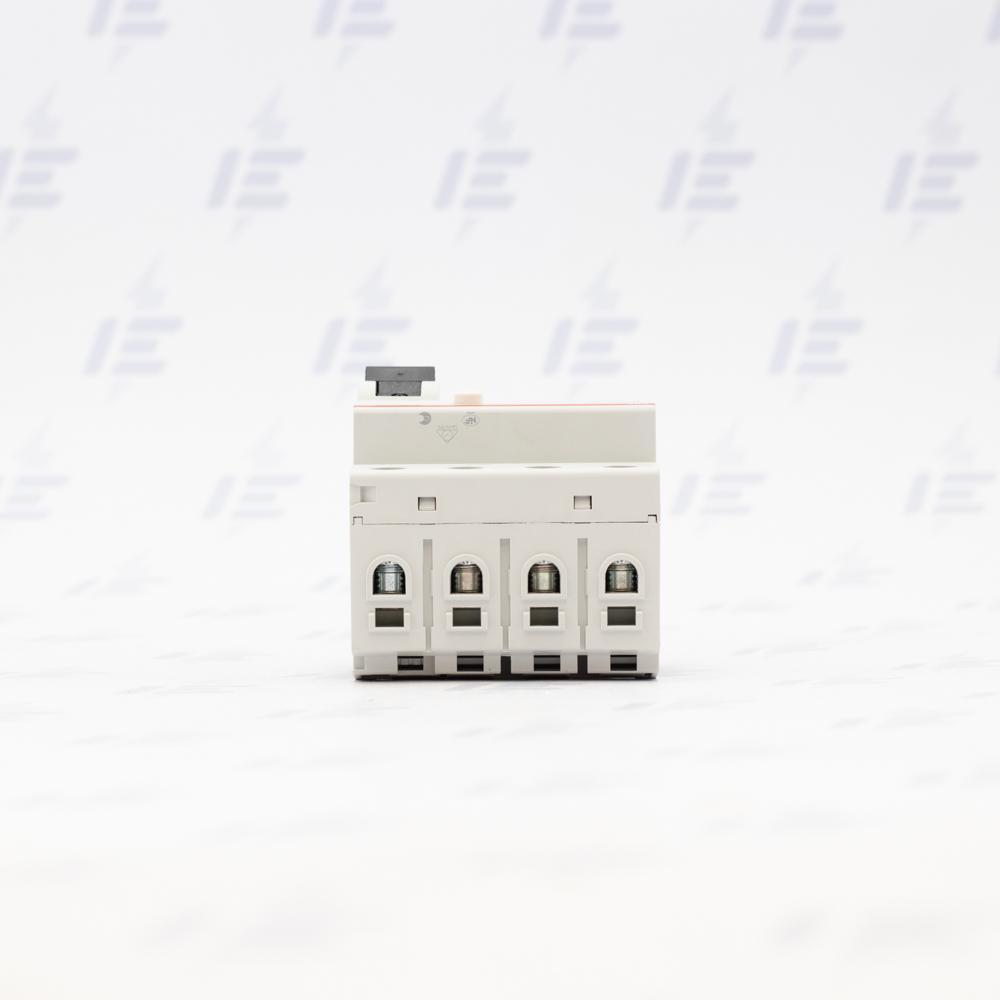

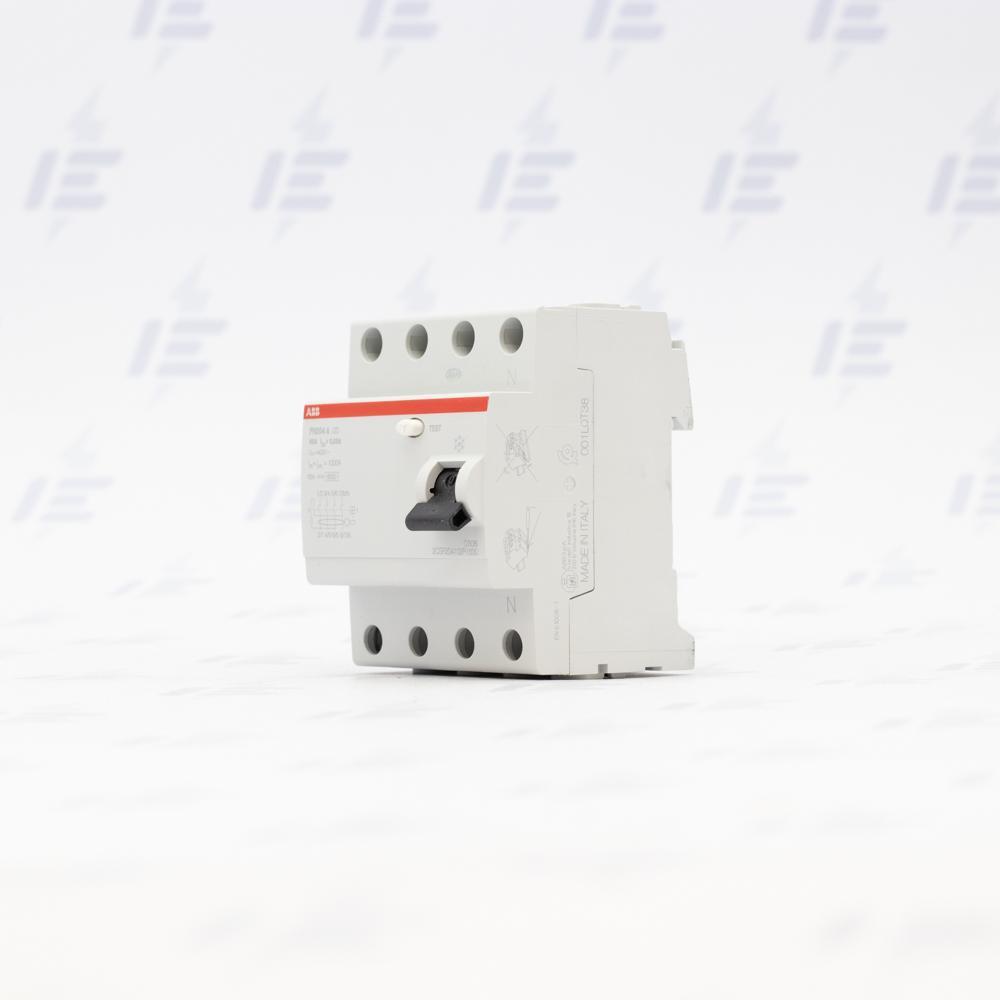

2CSF204102R1630 FH204 A-63/0,03

Třífázový proudový chránič z řady instalačních chráničů ABB FH200 do 63 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 6 kA a detekcí reziduálních proudů 30 mA typu A či AC. Zajišťuje ochranu proti úrazu elektrickým proudem. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách. Splňuje požadavky normy ČSN EN 61008, ČSN EN 60898-1.

Proudový chránič citlivý na reziduální proudy typu A je doporučovaný, detekuje spolehlivě pulzující stejnosměrné i střídavé proudy. Lze jej použít pro většinu spotřebičů a zařízení, například: myčka, pračka, sušička, LED svítidla, počítače, chytré spotřebiče, mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, okružní pila, čerpadlo bazénu. Avšak pro tepelná čerpadla, oběhová čerpadla a klimatizace lépe vyhovuje speciální typ F. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Technické parametry

• Počet modulů: 4
• Jmenovitý proud: 63 A
• Jmenovitý reziduální proud: 30 mA
• Typ: A
• Jmenovitý podmíněný zkratový proud s předřazenou pojistkou: 6 kA
• Možnost dovybavit proudový chránič příslušenstvím: Ne
• Indikátor polohy kontaktů: Ne
• Rázová odolnost (vlna 8/20): 250 A
• Jmenovité napětí: 230/400 V AC
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP20
• Teplota okolí: -5…+40 °C
• Skladovací teplota: -40…+70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 25 mm2
• Připojení pružného Cu vodiče: max. 25 mm2
• Utahovací moment: 2,8 Nm
• Max. průřez přípojnic: 10 mm2
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Rozměry (VxHxŠ): 85x69x70 mm
