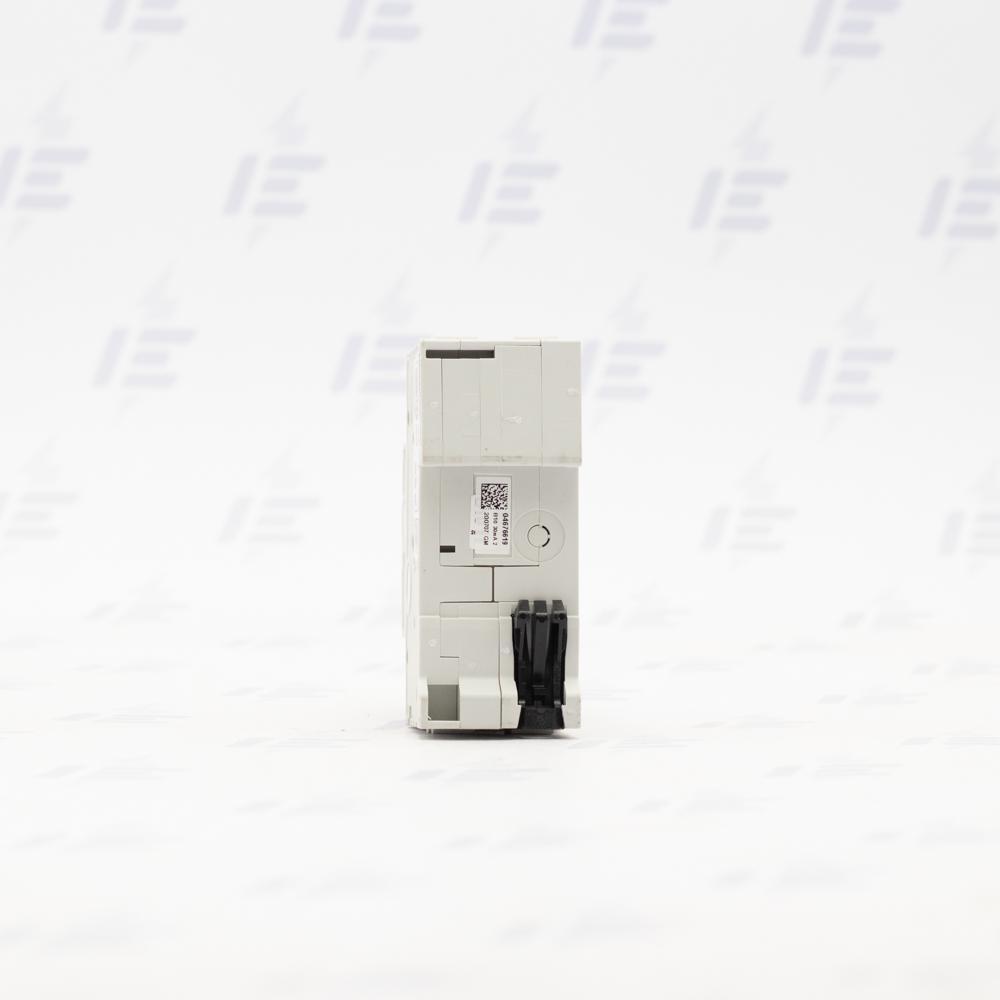

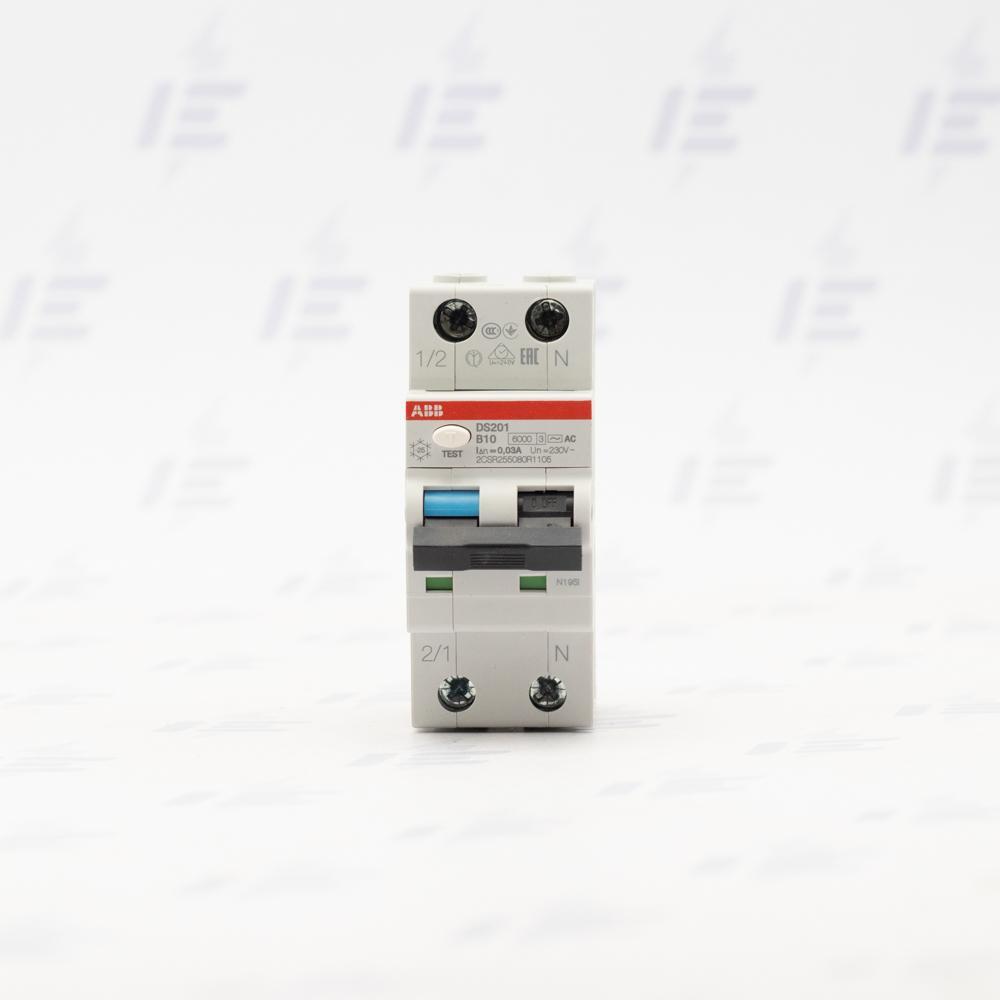

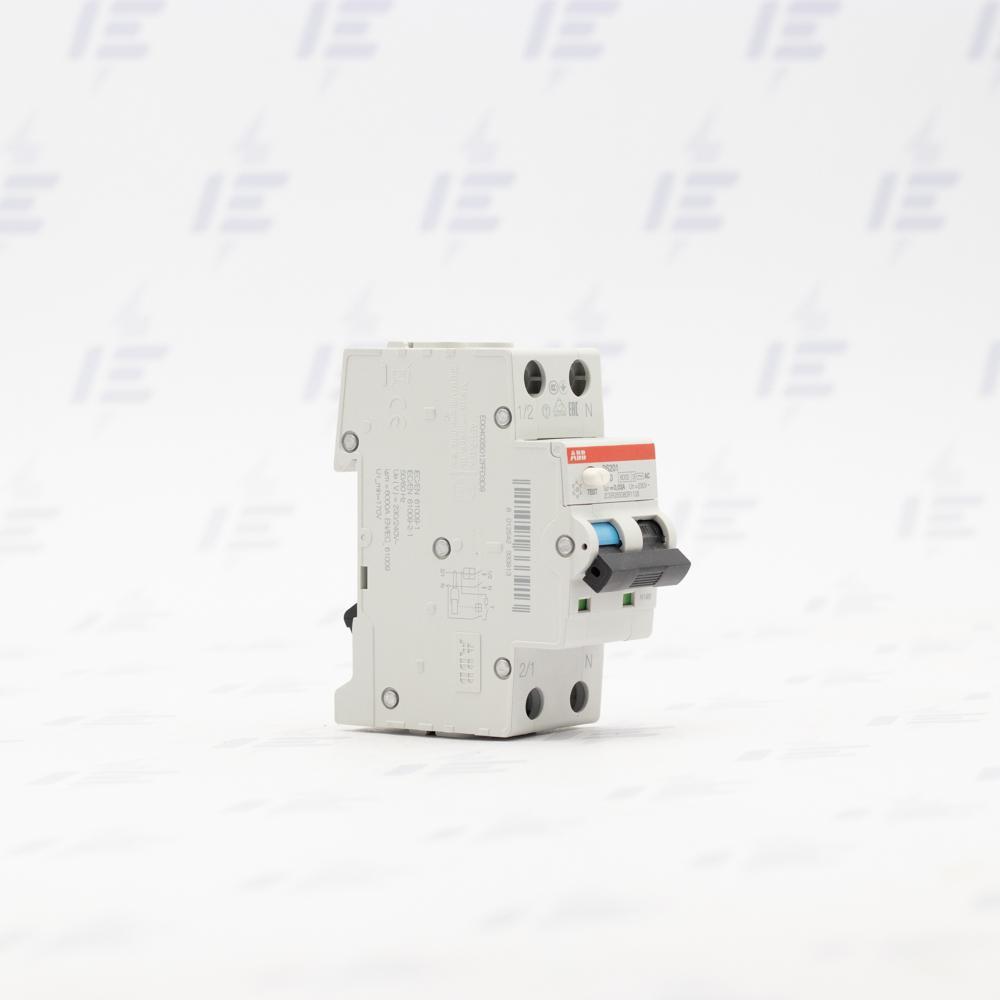

2CSR255080R1105 DS201 B10 AC30

Jednofázový chránič s nadproudovou ochranou „kombík“ z řady instalačních jističochráničů ABB DS200 do 32 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 6 kA, detekcí reziduálních proudů 30 mA typu A či AC a charakteristikou B nebo C. Zajišťuje ochranu proti úrazu elektrickým proudem a ochranu proti přetížení a zkratu. Hlavní použití těchto kombichráničů je v domovní elektroinstalaci rezidenční i komerční. Výhodami jsou společné rozměry široké rodiny modulárních přístrojů ABB systému M Compact, svorky pro velké průřezy vodičů a pro jazýčkové propojovací lišty po obou stranách, dvojitá optická signalizace stavu a plombovatelná páčka. Splňuje požadavky normy ČSN EN 61009-1 ed.3, ČSN EN 61009-2-1.

Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30 mA je určena pro ochranu osob i snížení rizika požáru a je nutná v zásuvkových obvodech s jištěním až do 32 A dle normy ČSN 33 2130 ed.3.

Jistič a jističochránič s charakteristikou B je nejčastější, ideální pro zařízení nižších a středních výkonů. Lze jej použít pro ochranu elektrického vedení, zásuvkových a světelných obvodů. Okamžitě přeruší obvod při 3 až 5,5 násobku jmenovitého proudu. Pokud jistič charakteristiky B "shazuje" při zapínání či vypínání výkonnějších induktivních a kapacitních zátěží jako jsou elektromotory, svářečky a spínané zdroje, zvolte jistič s méně citlivou charakteristikou C.

Technické parametry

• System pro M Compact s instalací na lištu DIN.
• Řada DS201, 2019
• Počet modulů: 2
• Jmenovitý proud: 10 A
• Vypínací charakteristika: B
• Jmenovitá zkratová vypínací schopnost: 6 kA
• Jmenovitý reziduální proud: 30 mA
• Typ: AC
• Možnost dovybavit příslušenstvím: Ano
• Indikátor polohy kontaktů: Ano
• Jmenovité napětí: 230/400 V AC
• Jmenovitá frekvence: 50/60 Hz
• Stupeň krytí: IP20
• Teplota okolí: -25…+55 °C
• Skladovací teplota: -40…+70 °C
• Připojení tuhého/slaněného Cu vodiče: max. 25 mm²
• Připojení pružného Cu vodiče: max. 25 mm²
• Utahovací moment: 2,8 Nm
• Max. průřez přípojnic: 10 mm²
• Montážní poloha: libovolná
• Napájecí strana: libovolná
• Rozměry (VxHxŠ): 85x69x35 mm
• Splňuje normu: ČSN EN 61009-1, ČSN EN 611009-2-1
