Nástěnná rozvodnice ABB ComfortLine Compact CA24V je kompletní oceloplechová skříň s plnými dvířky a prostorem pro 96 modulů (4 řad x 24 modulů). Tyto kompaktní distribuční rozvodnice vyhovují náročným požadavkům instalačních firem na flexibilitu, soubor funkcí a jednoduchost instalace. Díky velkoryse uspořádanému prostoru nabízí dostatek místa pro budoucí instalaci různých přístrojů.
Vlastnosti ABB ComfortLine Compact CA24V
- Nástěnná montáž na zeď
- S distribučními panely
- Pro přístroje montované na DIN lištu
- Rozteč mezi lištami DIN 125 mm
- S rychlosvorkami N/PE
- S kompenzací hloubkové úrovně
- Velký počet kabelových vstupů různých velikostí
- Dvě membránové příruby nahoře, v šířce panelu
- Dvířka s otočným tyčovým uzávěrem
- Plastové kryty se šroubovým rychlouzávěrem
- S přípravkem pro odlehčení pnutí kabelů
Technické parametry
- Počet modulů: 96 (4 x 24)
- Počet řad: 4
- Rozteč mezi lištami DIN 125 mm
- Typ dvířek: plná, ocelový plech, bílá prášková barva RAL 9016
- Krytí: IP44
- Splňuje normy: DIN EN 61439-1/-3
- Třída ochrany: II dvojitá izolace
- Mechanická odolnost: IK07
- Pracovní napětí: 400 V AC
- Jmenovitý proud: do 125 A
- Výbava: DIN lišty, rychlosvorky N/PE, lišta pro vedení kabelu, čelní kryty, dveře, montážní příslušenství, popisné štítky, návod
- Materiál: oceloplech
- Orientace otevírání dveří: vpravo / vlevo
- Max. úhel otevření dveří: 120°
- Výkonová ztráta (při převýšení teploty o Δt 20K): 52,0 W
- Vnější rozměry: 650 × 550 × 160 mm

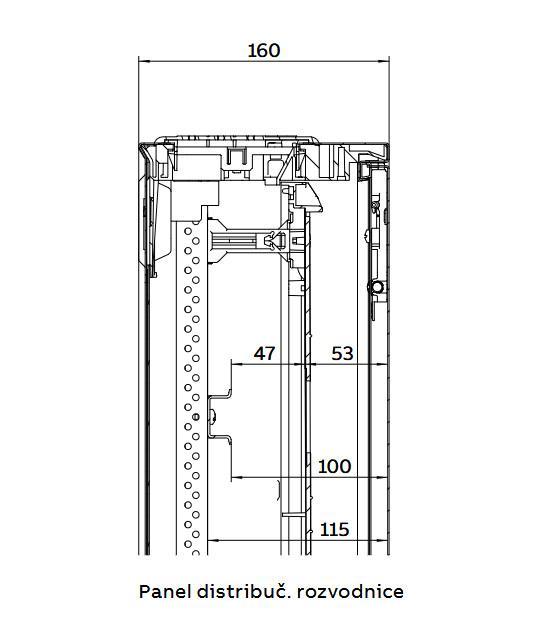

- Hloubka: 160 mm

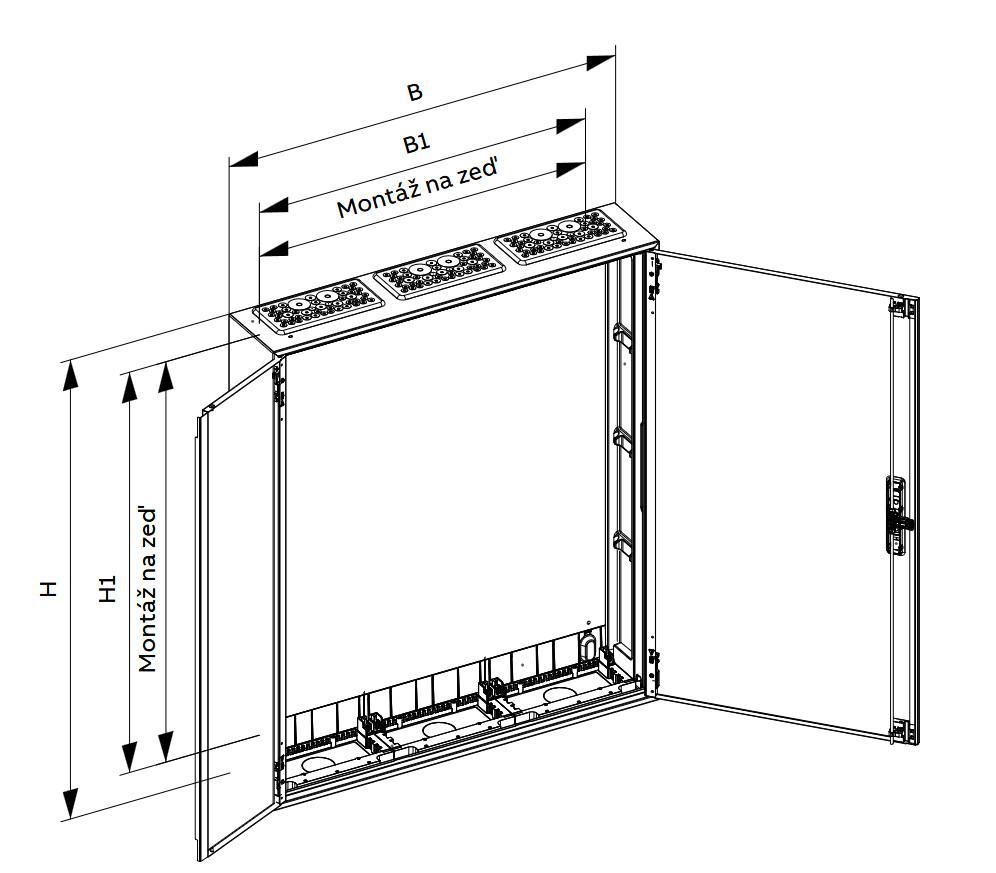

- Rozměry montáže na zeď: 578 x 425 mm
