Třístupňové rozvodnice pod omítku Eaton BF-U-3S

Nové třístupňové rozvodnice Eaton BF-U-3S pro montáž pod omítku přinášejí snadnější instalaci, více místa pro přístroje a vyšší ochranu během montáže.

Eaton uvádí na trh novou řadu modulárních rozvodnic pod omítku BF-U-3S, které představují technickou inovaci v sortimentu domovních rozvaděčů. Nové třístupňové rozvodnice Eaton BF-U-3S nabízejí lepší variabilitu a výrazně usnadňují práci elektrikářům i montážním firmám. Díky promyšlené konstrukci ve třech částech umožňují jednodušší instalaci, zvýšenou ochranu během montáže a více prostoru pro přístroje – to vše při zachování moderního plochého designu a vysoké kvality zpracování značky Eaton.

Co znamená třístupňová konstrukce BF-U-3S

Na rozdíl od běžných dvoustupňových rozvodnic se nový typ rozvodnic Eaton BF-U-3S skládá ze tří samostatných částí. Základem je ocelová montážní vana, která se pevně zabuduje do zdi. Druhým dílem je vnitřní montážní rám s DIN lištami pro modulární přístroje (jističe, chrániče aj.). Poslední část tvoří krycí rám s dveřmi, který uzavírá rozvodnici z pohledové strany. Tato třístupňová koncepce znamená, že instalace probíhá ve třech krocích – nejprve se zazdí prázdná vana do stěny, poté se v klidu dílny osadí a zapojí přístroje na DIN lišty, a nakonec se osazený rám vloží do vany, připojí se přívodní kabely a nasadí se krycí rám s dveřmi.

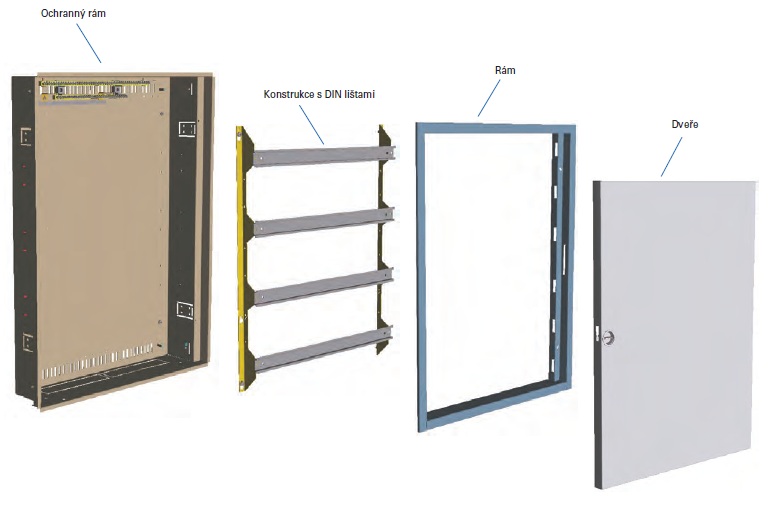

Třístupňová konstrukce rozvodnice Eaton BF-U-3S – vlevo základní vana (ochranný kryt), uprostřed montážní rám s DIN lištami, vpravo krycí rám a dveře.

Výhody oproti dvoustupňovým rozvodnicím

Třístupňové řešení přináší oproti dřívějším dvoustupňovým rozvodnicím (typově BF-U-2S) několik významných výhod:

• Ochrana při instalaci: Finální krycí rám a dveře rozvodnice se montují až v posledním kroku, takže po dobu zednických prací a propojování přístrojů zůstávají bezpečně stranou. Tím se minimalizuje riziko jejich poškození či ušpinění během instalace
• Snazší příprava kabeláže: Prázdnou vanu lze do zdi usadit již v rané fázi stavby a pohodlně do ní připravit potřebné kabely. Vnitřní prostor vany a montážní hloubka 125 mm poskytují dostatek místa pro ohyby vodičů a jejich upevnění. Díky oddělitelnému rámu s DIN lištami má elektromontér k vodičům volný přístup a může je snadno uspořádat ještě před osazením přístrojů. Předlisované otvory v horní i dolní části skříně navíc usnadňují zavedení přívodních kabelů bez nutnosti dodatečného vrtání
• Možnost předmontáže přístrojů: Veškeré jističe, chrániče a další modulové přístroje lze nejprve předmontovat a zapojit na vyjímatelný DIN rám mimo zeď – například na pracovním stole v dílně. Tato předmontáž v komfortních podmínkách zrychluje a zjednodušuje finální instalaci na stavbě, protože osazený rám stačí na místě jen zasunout do vany a připojit připravené kabely

Díky uvedeným vlastnostem šetří třístupňové rozvodnice Eaton čas při montáži a zvyšují bezpečnost i komfort práce. Elektrikář nemusí pracovat v omezeném prostoru již zabudované skříně a odpadá obava z poškození estetických částí rozvaděče v průběhu stavebních úprav.

Více místa pro přístroje a multimediální moduly

Nová rozvodnice Eaton BF-U-3S poskytuje více prostoru pro modulární přístroje oproti předchozím typům. Největší nabízená varianta má kapacitu až 7 řad po 33 modulech, tedy celkem až 231 modulů na jediný rozvaděč. To je výrazný nárůst oproti starším domovním rozvodnicím a umožňuje soustředit i rozsáhlejší domovní instalaci do jednoho rozvaděče. Zákazníci si mohou vybrat z několika velikostí – od menších 2řadých (48 modulů) či 3řadých (72 modulů) rozvodnic až po zmíněné největší 7řadé provedení. U menších skříní činí šířka jedné řady 24 modulů (standardní šířka ~58 cm), u větších variant je to 33 modulů na řadu (širší skříň ~75 cm).

Za zmínku stojí také modernizovaná koncepce tzv. multimediálních rozvodnic. Dříve výrobce nabízel samostatné „multimediální“ verze skříní, nyní však Eaton zvolil flexibilnější řešení. Multimediální moduly lze do BF-U-3S doplnit pomocí volitelných děrovaných montážních desek, které se jednoduše vsadí do skříně místo DIN lišty. Pokud tedy chcete do rozvodnice umístit například síťový switch, router, datový patch panel nebo jiné zařízení, jednoduše vyberete odpovídající montážní desku jako příslušenství. Jedna deska nahradí jednu řadu modulů; potřebujete-li více prostoru pro multimédia, můžete do skříně instalovat i více desek nad sebou. Tímto modulárním přístupem lze snadno rozšířit funkci rozvodnice o datové a multimediální prvky, aniž by bylo nutné pořizovat zvláštní typ rozvaděče.

Technické specifikace a provedení rozvodnic

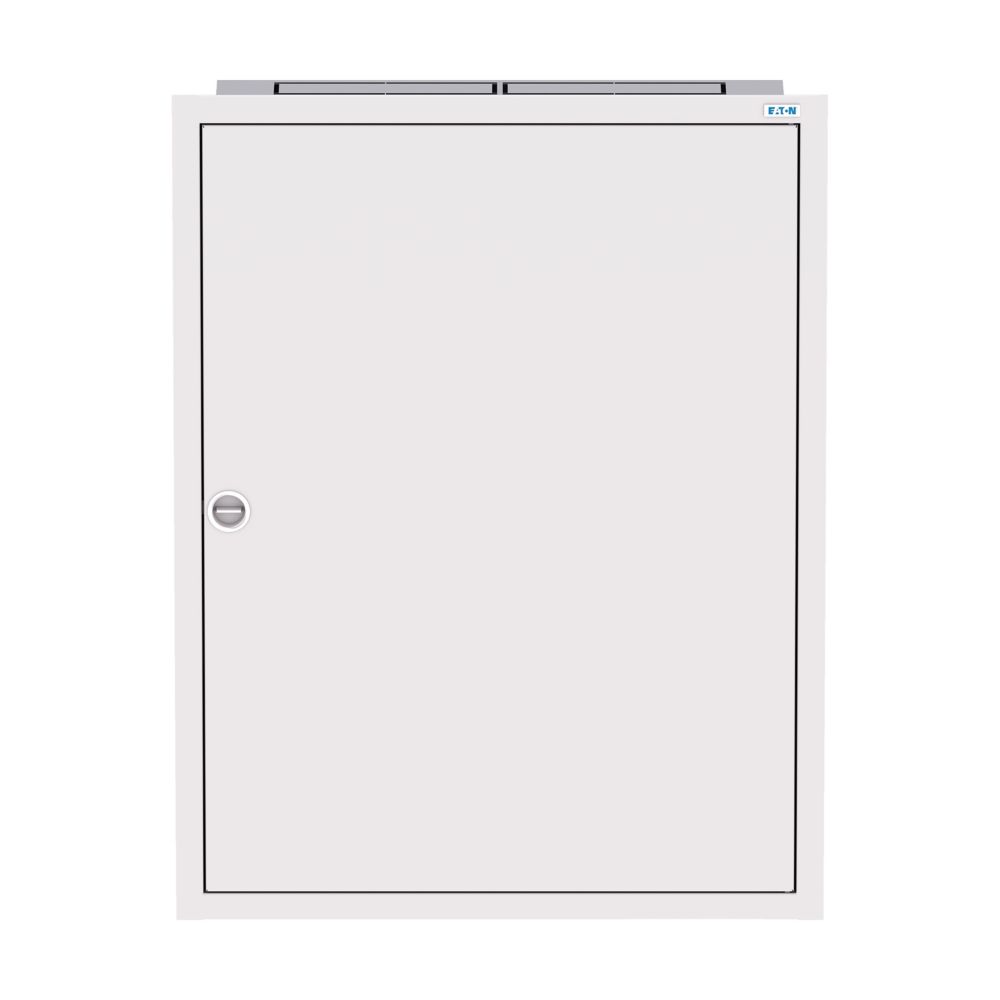

Třístupňové rozvodnice pod omítku Eaton BF-U-3S jsou navrženy pro vestavbu do zdi nebo instalaci do dutých příček (sádrokartonových stěn). Ocelová skříň má celkovou instalační hloubku 125 mm, takže ji lze zapustit do stěny dostatečně hluboko a přesto nabízí uvnitř dostatek místa pro kabeláž. Čelní dveře rozvodnice jsou k dispozici ve dvou variantách – plné ocelové (v bílé barvě RAL 9016) nebo průhledné z odolného plastu, které umožňují nahlédnout na přístroje uvnitř. V obou případech jsou panty dveří snadno přehoditelné (otevírání lze zvolit vpravo či vlevo) a standardně se dodává otočný plastový uzávěr; ten lze na přání zaměnit za zámek na klíč pro vyšší zabezpečení. Samozřejmostí je uzemnění kovových částí – panty a kovové dveře jsou opatřeny uzemňovacím vodičem pro zajištění elektrické bezpečnosti.

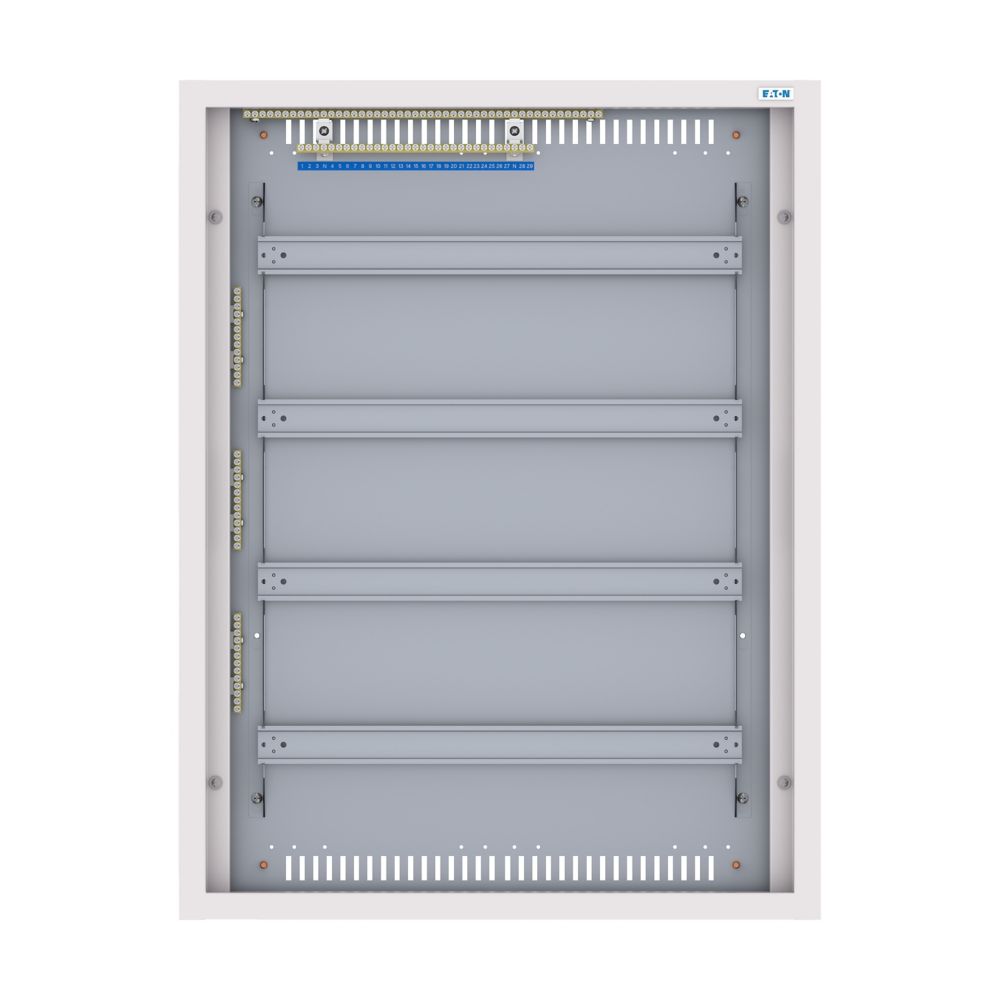

Z hlediska elektrických parametrů mají rozvodnice BF-U-3S krytí IP30 (jsou tedy vhodné do vnitřních prostor a chráněny proti vniknutí předmětů větších než 2,5 mm) a spadají do třídy ochrany I (je nutné uzemnění všech vodivých částí skříně). Mechanická odolnost odpovídá kategorii IK07 (pro varianty s prosklenými dveřmi) až IK08 (s plnými kovovými dveřmi), což znamená odolnost proti nárazu 2 až 5 joulů. Rozvodnice jsou zcela z kovu – těleso skříně i dveře jsou vyrobeny z kvalitního ocelového plechu s povrchovou úpravou práškovým lakem. K vstupu kabeláže slouží předlisované (vylamovací) otvory umístěné v horní a dolní části skříně. Pro instalaci modulárních přístrojů jsou uvnitř připraveny standardní 35mm DIN lišty, uspořádané do požadovaného počtu řad (dle zvolené varianty). Nulové a ochranné svorkovnice (N/PE) jsou součástí standardní dodávky každé rozvodnice, takže není nutné je dokupovat samostatně – usnadní to zapojení vodičů přímo v rozvaděči.

Certifikace a využití v praxi

Rozvodnice Eaton BF-U-3S splňují všechny příslušné normy pro domovní a bytové rozvaděče. Jsou certifikovány dle ČSN EN 61439-3 (odpovídá EN 61439-3 pro rozvodnice nízkého napětí) a vyhovují i normě skříní EN 62208 pro prázdné rozvaděčové skříně. Díky robustní konstrukci a vysoké kapacitě modulů se tyto rozvodnice hodí nejen pro běžné instalace v rodinných domech a bytech, ale najdou uplatnění i v náročnějších poloprofesionálních rozvodech – například v dílnách, garážích, menších komerčních provozech nebo inteligentních domácnostech s rozsáhlejší elektroinstalací.

Třístupňové rozvodnice Eaton BF-U-3S tak představují moderní a bezpečné řešení pro domovní rozvaděče, které ocení montážníci i koncoví uživatelé. Nová konstrukce usnadňuje montáž, chrání rozvaděč při instalaci a nabízí dostatek prostoru i flexibility pro současné potřeby chytrých domácností. Pokud hledáte kvalitní rozvaděče pod omítku s maximální variabilitou, jsou rozvodnice BF-U-3S tou správnou volbou pro váš projekt.
