Rozvodnice ABB ComfortLine plné inovací
Velkolepá přehlídka nové řady distribučních rozvodnic ABB ComfortLine. Připraveny pro bytové účely i komerční budovy. Najdete u nás.
S novou řadou distribučních rozvodnic ComfortLine a instalačních skříní od společnosti ABB je možno vyhovět jakékoliv aplikaci. Pokud se již nyní spolehnete na ComfortLine, jste připraveni na budoucí nároky elektrických instalací. Rozvodnice ComfortLine naleznete na našem e-shopu.
Kromě propojení něco navíc - přidaná hodnota zaručena
Inteligentní nápady pro současné domovní instalace. Očekávání kladená na moderní elektrické instalace jsou vysoká: flexibilnější, rychleji realizovatelná, účinnější, zvládat vyšší výkony, být jednodušší a komfortnější na obsluhu, trvanlivost v kombinaci s trvale udržitelným rozvojem, vysoká kvalita, ekonomická efektivita.
Řada skříní ComfortLine od společnosti ABB je schopna optimálně vyhovět všem uvedeným požadavkům. Je určena pro montáž zapuštěnou i nástěnnou, klasické i multimediální rozvodnice, s velkou variabilitou a prostorem pro budoucí obměny a rozšíření. Pro bytové účely i do komerčních budov.
Obsah
ComfortLine pro budoucnost
Soubor komunikačních a multimediálních zařízení v obytném i pracovním prostředí kolem nás stále narůstá, stejně jako hustota propojení v bytových, komerčních a průmyslových budovách. S novými kompaktními distribučními rozvodnicemi a instalačními skříněmi pro nástěnnou montáž jste již dnes připraveni na budoucnost.
Inovace

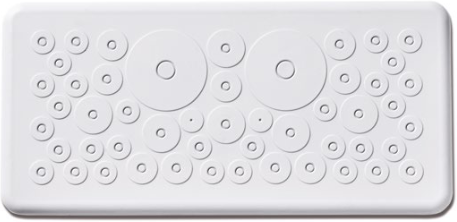

- Plocha přírubového otvoru zvětšena o více jak 50%. Všechny otvory - nahoře, dole i na boku - mají stejnou velikost. To v kombinaci s velkým počtem kabelových vstupů přináší větší komfort.

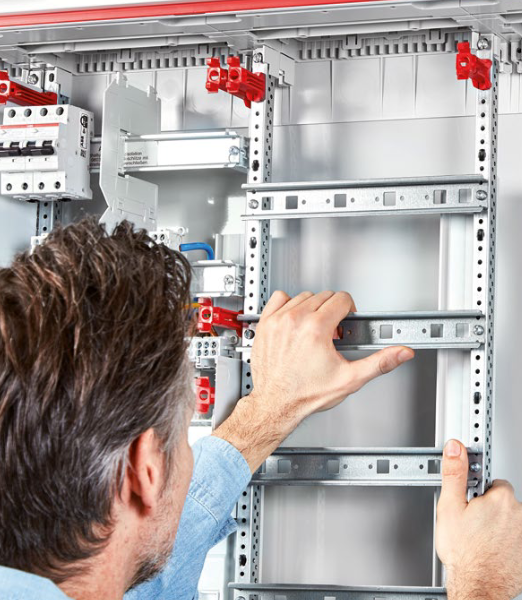

- Předmontované instalační panely. Uchycení pomocí technologie QMS šetří čas. Bezpečné západky snap-in. To vše pro širší možnosti předmontáže u výrobce.
- Integrované vodičové kanály nabízí flexibilitu připojení vodičů. Horizontální nebo vertikální vodičový kanál v prostoru kabelového vstupu jak na horní a dolní straně vstupu, tak i v bočním krytu.
- Bezpečný zámek. Díky tříbodovému zajištění dveří s rozvorou lze dvířka uzamknout tak, že dokonale přiléhají.
- Vysoký stupeň ochrany. Standardní verze skříní je navržena a dodávána s třídou ochrany IP 44.
Vyšší flexibilita při instalaci strukturované kabeláže pro komunikační a multimediální technologie. Dokonalá připravenost. Další vodičový prostor navíc, ale také nové vývojové prvky umožňují plynule instalovat nejnovější technologie.
Základní fakta o ComfortLine
Inovace z nichž budete mít užitek. Výsledkem snahy maximálně vylepšit sérii ComfortLine je řada užitečných a praktických inovací, díky nimž se série ComfortLine snadněji a efektivněji instaluje a již dnes je připravena na budoucnost.
Absolutně jedinečná předsmontovaná sestava s instalačními panely. O 50% větší příruby. QMS technologie.
Integrované vodičové kanály. Těsně přiléhající dvířka.
Seřízení dveřních závěsů bez nutnosti použití nástroje. Vysoký stupeň krytí IP 44.
Bezproblémová montáž na stěnu. Různé varianty kabelového vstupu shora, zespodu, z boku a zezadu.
Stranové rozšíření přes přípojnicové průchodky u skříní s nástěnnou montáží. Možnosti přívodu kabelů přes zadní stěnu.
Snadné upevnění i demontáž dvířek díky hornímu závěsnému čepu. Zadní montážní úroveň pro instalaci multimediálních panelů.
Přední montážní úroveň pro instalaci distribučních panelů a panelů rozvodnicového systému CombiLine N. Velkoryse uspořádaný prostor pro přívod kabelů N/PE a montáž rychlosvorek N/PE bez nutnosti použití nástroje.
Velkoryse uspořádaný vodičový prostor pro umístění distribučních panelů. Krycí rám pro skříně pro zapuštěnou montáž.
Technické specifikace ComfortLine
- Kompletní skříň pro multimédia, obsahující instalační panely pro multimédia.
- Multimediální panely pro prázdné skříně.
- Volba ze čtyř různých druhů dvířek.
- Multimediální panely s perforovanou ocelovou montážní deskou, bez krytu.
- S namontovanou lištou DIN.
- Včetně držáků vodičů.
- Rychlá montáž přístrojů bez nutnosti vrtání děr.
- Třída ochrany závisí na interní konfiguraci rozvodnice.
Compact CA - ComfortLine pro nástěnnou montáž
Kompaktní distribuční rozvodnice

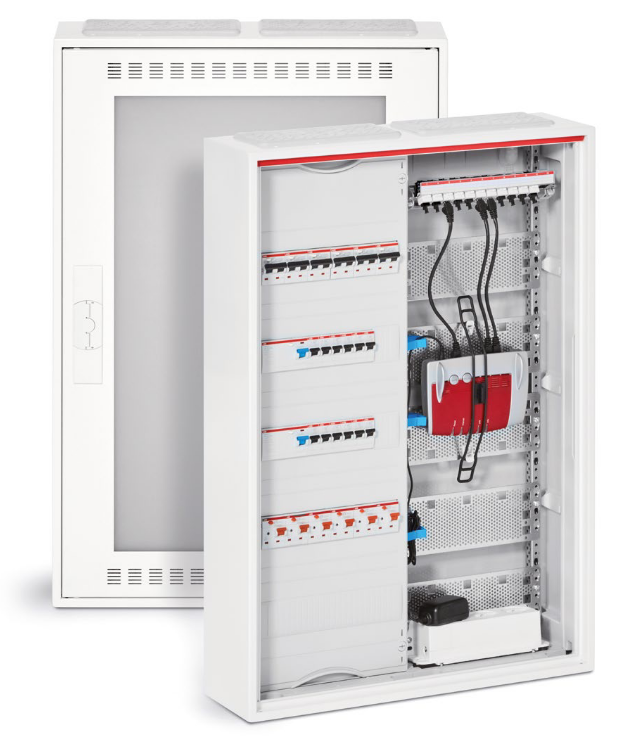

Kompletní skříně pro multimédia a panely pro prázdné skříně. Nové nástěnné kompaktní distribuční rozvodnice ComfortLine Compact CA vyhovují náročným požadavkům instalačních firem na flexibilitu, soubor funkcí a jednoduchost instalace. Díky velkoryse uspořádanému prostoru nabízí dostatek místa pro budoucí instalaci komunikačních zařízení.

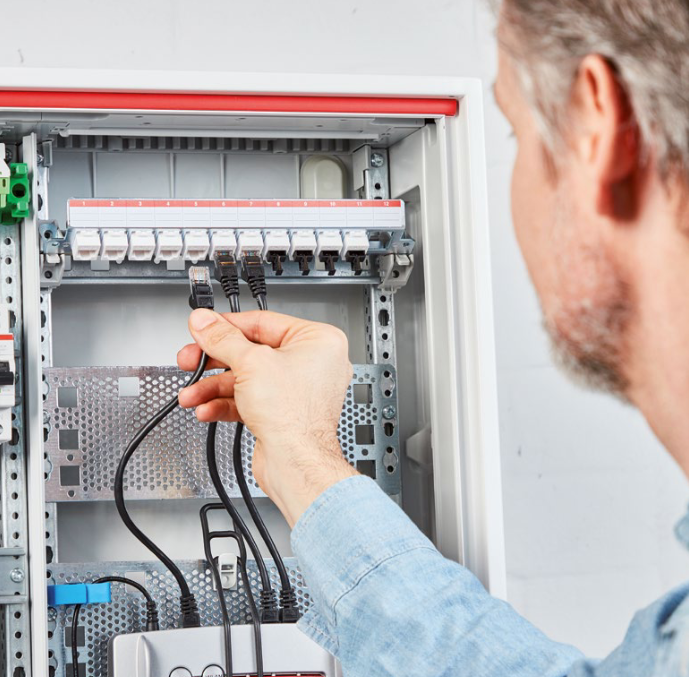

Propojovací 6 nebo 12 násobný panel s vylisovanými otvory pro moduly Keystone. Otočná 3 cestná zásuvka usnadňuje a zjednodušuje připojení různých napájecích zdrojů.
Výhody ComfortLine Compact CA
- Rychloupínací systém QMS se západkami pro instalační panely.
- Velké přírubové otvory.
- Prvky pro vyrovnání hloubky umožňují dokonale svislou instalaci.
- Jednoduchá montáž a demontáž dvířek.
- Seřízení dveřních závěsů bez nutnosti použití nástroje.
- Montáž přírub technologií natlačení (push-in), bez nutnosti použití nástroje.
- Velkoryse dimenzovaný vstupní prostor pro kabely.
- Hřebeny (přípojnice) jako ochrana kabelů před namáháním, umístěné v kabelových vstupech.
- S instalačními panely a bez nich.
- Různé varianty dvířek.
- Vstup kabelů zezadu, shora a zespodu.
- Zadní stěna z oceli.
Compact CA na iElektra
Nově jsme do našeho sortimentu zařadili modely CA15V, CA23V, CA24V a CA25V pro nástěnnou montáž, s distribučními panely a ocelovými dvířky. Potřebujete něco jiného? Další modely lze objednat. Pro více informací nás kontaktujte.
Provedení skříní
- Normy / nařízení: DIN EN 61439-1/-3
- Třída ochrany: II, dvojitá izolace, uzemněná, v kombinaci se zemnící sadou (příslušenství)
- Krytí: IP 44
- Odolnost vůči mechanickým rázům: IK 07
- Jmenovitý proud: InA do 125 A
Skříně a dvířka
- Vyrobeny z ocelového plechu
- Bílá prášková barva, odstín RAL 9016.
- S kompenzací hloubkové úrovně.
- Jedna membránová příruba nahoře, v šířce panelu.
- Úhel otevření dvířek 120°.
- Dvoukřídlá dvířka u skříní se třemi nebo více díly v šířce panelu.
- Dvířka s otočným tyčovým uzávěrem.
- Plastové kryty se šroubovým rychlouzávěrem.
- S přípravkem pro odlehčení pnutí kabelů.
Varianty interního uspořádání
- Rozteč mezi lištami DIN 125 mm / 150 mm.
- Panely pro přístroje s upevněním na lištu, s rychlosvorkami N / PE.
- Panely s prostorem pro vodiče nebo s montážní deskou, bez rychlosvorek N / PE.
- Panely s prostorem pro vodiče a lištami DIN, v sestavě s dvojitou izolací.
Obsah dodávky
Skříň s dvířky. Součástí dodávky je systém popisných štítků.
Příslušenství
Kryty kabelových vstupů. Výměnné díly zámku.
Skříně ComfortLine Compact CA
Vybírat můžete z několika provedení skříní.

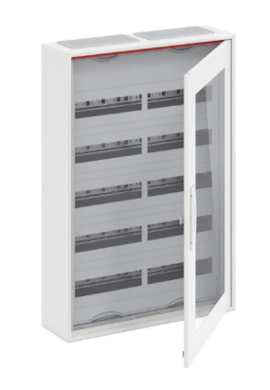

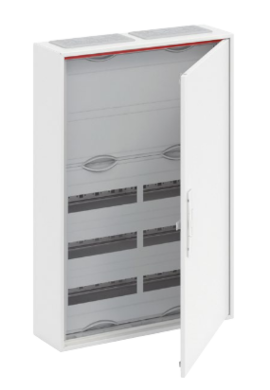

Pro nástěnnou montáž, s distribučními panely a ocelovými dvířky nebo průhlednými dvířky.

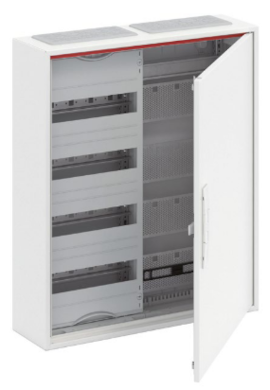

S distribučními panely a panely Media (pro multimediální technologii).

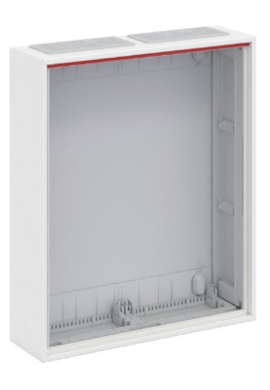

Pro nástěnnou montáž, prázdné skříně s dvířky a bez dvířek.
Příslušenství ComfortLine Compact CA
Pro rozvodnice ComfortLine Compact CA jsou k dispozici dvířka z různých materiálů a kryty kabelových vstupů různých velikostí a v barvě skříně.

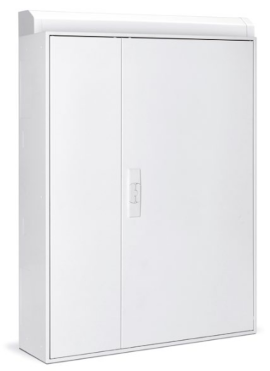

Ocelová a průhledná dvířka. Ocelová dvířka s větracími otvory. Ocelová dvířka s plastovou vložkou a větracími otvory (WiFi dvířka). Další příslušenství: kryty kabelových vstupů s koncovkami a montážními drážky. Zvlášť profil krytu a koncové kryty (levý, pravý). Montážní úhelník.
U Compact - ComfortLine pro zapuštěnou montáž
Kompletní skříně pro multimédia a panely pro prázdné skříně. Rozvodnice U Compact pro zapuštěnou montáž a zabudování do duté stěny. Jejich přednosti jsou obdobné modelům Compact CA, navíc dovolují osazení dvířky s designovou vložkou nebo ovládacím panelem.
U Compact na iElektra
V našem sortimentu můžete nalézt modely U32, U42, U51, U52 a U61 pro zapuštěnou montáž a montáž do duté stěny (vestavnou montáž), s distribučními panely a ocelovými dvířky. Potřebujete něco jiného? Další modely lze objednat. Pro více informací nás kontaktujte.
Technické specifikace
- Normy / nařízení: DIN EN 61439-1/-3
- Třída ochrany: II, dvojitá izolace, uzemněná, v kombinaci se zemnící sadou (příslušenství)
- Krytí: IP 31
- Odolnost vůči mechanickým rázům: IK 08
- Jmenovitý proud: InA do 125 A
Skříně a dvířka
- Vyrobeny z ocelového plechu, bílá prášková barva, odstín RAL 9016.
- Úhel otevření dvířek 120°.
- Dvoukřídlá dvířka u skříní se třemi nebo více díly v šířce panelu.
- Dvířka s otočným tyčovým uzávěrem.
- Plastové kryty se šroubovým rychlouzávěrem.
- S přípravkem pro odlehčení pnutí kabelů.
Varianty interního uspořádání
- Rozteč mezi lištami DIN 125 mm / 150 mm.
- Panely pro přístroje s upevněním na lištu, s rychlosvorkami N / PE.
- Panely s prostorem pro vodiče nebo s montážní deskou, bez rychlosvorek N / PE.
- Panely s prostorem pro vodiče a lištami DIN, v sestavě s dvojitou izolací.
Obsah dodávky
Skříň (rozvodnice) s krycím rámem a dvířky. Krycí rám nastavitelný na nerovné povrchy. Ke každému panelu je v rámci dodávky přidána příruba s jendou vsuvkou (nipplem). Součástí dodávky je systém popisných štítků.
Příslušenství
Montážní souprava po zabudování rozvodnice do duté stěny. Výměnné díly zámku.
Skříně ComfortLine U Compact
Vybírat můžete z několika provedení skříní.

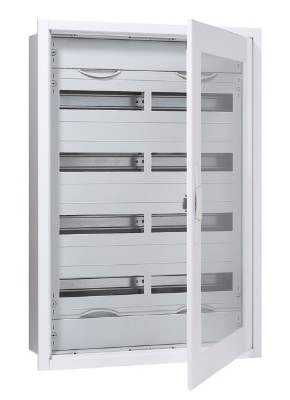

Pro zapuštěnou montáž, s distribučními panely a ocelovými nebo průhlednými dvířky.

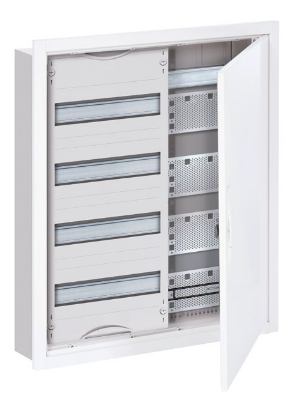

Kompaktní rozvodnice s distribučními panely a panely Media (pro multimédia).
Varianty s dvířky na zakázku
Rozvodnice ComfortLine U Compact mohou být osazeny dvířky z různých materiálů a s možností vsazení designové vložky. Ta může na přání zákazníka obsahovat dekorační obrázek nebo gravírovanou grafiku (např. plán podlaží i s funkčními LED kontrolkami).
Dvířka s obrazem v rámu. Příklad dvířek s dekoračním obrázkem v rámu. Dvířka s ovládacím panelem. Příklad ovládacího panelu se situačním uspořádáním a kontrolkami.
Příslušenství ComfortLine U Compact
Krycí rám s ocelovými dvířky s větracími otvory. Krycí rám s dvířky, částečně průhlednou plastovou vložkou a větracími otvory (WiFi dvířka).
FAQ
- Co je QMS?
QMS (Quick Mounting System = systém rychlého uchycení) je technologie západkového uchycení instalačních modulů. - Do kterých staveb použít rozvodnice ComfortLine?
Oceloplastové rozvodnice ComfortLine jsou vhodné pro bytové účely i do komerčních budov. - Jakou má řada ComfortLine Compact montáž?
Modely Compact CA jsou určeny pro nástěnnou montáž. Modely U Compact pro zapuštěnou montáž a zabudování do duté stěny (vestavnou montáž). - Kolik modulů se vejde do rozvodnice?
V názvu modelů rozvodnic ABB je vždy dvojčíslí, např. "CA25V". Kde nižší číslice (tady "2") je počet panelů vodorovně a vyšší číslice (tady "5") je počet panelů svisle. Na lištu do každého panelu lze umístit až 12 modulů. Proto je maximální počet modulů CA25V 2 x 5 x 12 = 120 modulů.
