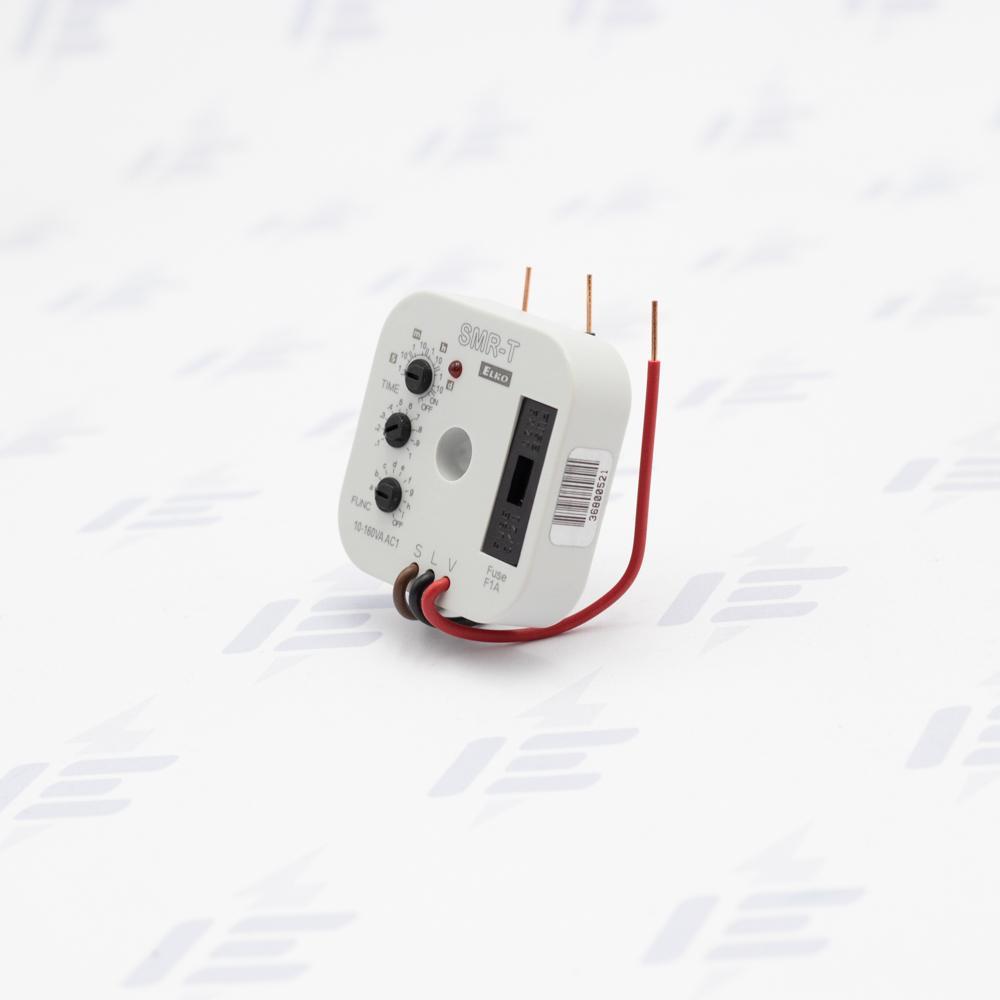

SMR-T Super-multifunkční relé SMR-T
Časový spínač SMR-T multifunkční je určen ke zpožděnému zapnutí a vypnutí induktivní (ventilátory) i ohmické (žárovky) zátěže. Možnost nastavení 9 funkcí. Připojení bez nulového vodiče.
Info o produktu
Číslo zboží
- 4NB00257
Výrobce
- ELKO EP
Kód výrobce
- SMR-T
EAN
- 8595188129107
Podrobné informace k produktu SMR-T
Super-multifunkční relé SMR-T
Podrobnosti o produktu
Časové relé pod vypínač SMR-T multifunkční pro ventilátor
Multifunkční relé (časový spínač) SMR-T určené pro montáž do instalační krabice, pod tlačítko nebo vypínač do stávající elektroinstalace. Nepotřebuje ke své funkci nulový vodič, připojuje se pomocí 3 vodičů.
Výhodné a rychlé řešení standardního vypínače za časově ovládané a nebo tlačítkově ovládané paměťové relé.
Mezi vstup S a nulový vodič je možné připojit jakoukoliv zátěž R, L, C, toto ale není podmínkou. Spínací prvek SMR-T je triak, proto nelze použít ke spínání elektronických zdrojů LED svítidel.
9 funkcí SMR-T
- Zpožděný návrat na náběžnou hranu
Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba času zvyšuje. Dlouhým stiskem se výstup vypne.
Výstup odčasuje po vypnutí tlačítka, ale sepne okamžitě.
Po vypnutí tlačitka výstup sepne a odčasuje.
Výstup cykluje v pravidelných intervalech, cyklovač začíná impulzem.
Zpožděný rozběh po sepnutí spínače a zpožděný návrat po jeho vypnutí.
Zpožděný rozběh po sepnutí spínače až do jeho vypnutí.
Stiskem zapne a dalším stiskem vypne výstup, na délce stisku nezáleží, potenciometrem lze nastavit zpoždění reakce na tlačítko a tím eliminovat odskok kontaktu tlačítka.
Stiskem zapne a dalším stiskem vypne výstup, pokud k němu dojde před vypršením času.
Výstup cykluje v pravidelných intervalech, cyklovač začíná mezerou.
Technické parametry
- Napájení: 230 V / 50 Hz
- Typ montáže: pod vypínač
- Montáž bez nulového vodiče: ano
- Odporová zátěž: 10 VA až 160 VA
- Induktivní zátěž: 10 VA až 100 VA
- Příkon: 0,8 VA / 3 VA (v zátěži)
- Spínací prvek: triak
- Nastavitelný čas: 0,1 s až 10 dní
- Pojistka: ano (FU 1 A/ 5x20 mm)
- Rozměry š x d x v [mm]: 49 x 49 x 13
- Stupeň krytí: IP 30
- Pracovní teplota: 0 °C až 50 °C
| Typ produktu: | relé |
|---|---|
| Montáž bez nulového vodiče: | ano |
| Spínací prvek: | triak |
| Napájení : | 230 V (50/60 Hz) |
| Nastavitelný čas: | 0,1 s - 10 dní |
| Jmenovité napětí: | 230 V AC |
| Jmenovitý proud: | 3 mA |
| Odporová zátěž: | 10 - 160 VA |
| Počet funkcí: | 9 |
| Pojistka: | F 1A / 250 V |
| Pracovní teplota: | 0 .. +50 °C |
| Spotřeba: | 0,8 / 3 VA |
| Připojení: | 3 vodičové |
| Stupeň krytí: | IP 30 |
| Induktivní zátěž: | 10 - 100 VA |
| Typ montáže: | pod vypínač |
